SMREPAIR [板金を修復]

SmRepairは、板金部品の3Dソリッドモデルを復元します。

アイコン：

使用方法

3通りの方法があります。

側面の1つを厚くして修復
注: SmRepairは、側面の1つを厚くすることで、板金部品の3Dソリッドモデルを復元します。すべての板厚面がフランジ面に対して垂直になります。
ロフトベンドフィーチャーの修復
注: ロフトベンドフィーチャーを持つ部品に特有の問題を修正します。隣接するベンドを結合し、フランジとの正接接続を行います。
ベンドを変換して修復
注: 間違ったベンドを正しいベンドに変換します。単一の間違ったベンドを選択すると、修復が実行されます。3Dソリッドを選択した場合は、すべての間違ったベンドが正しいベンドに変換されます。

ローカル修復に切替

選択した1つのフランジ面、ロフトベンド面、板厚面、サイドエッジを修復します。選択した面に対して垂直な板厚面を持ち、隣接するロフトベンドがないボディが作成されます。

注: 選択した面に開口部がある場合、その大きさと位置が保持されます。選択した面の反対側に開口部がある場合は、大きさと位置が調整されます。

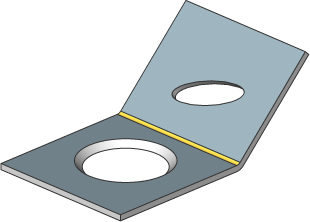

修復前(フランジ面を選択)	後

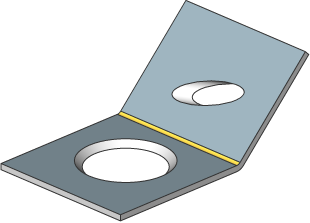

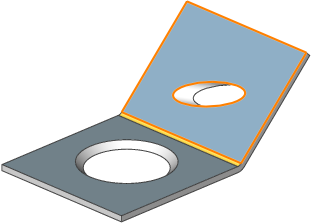

修復前(正しくないベンド面を選択した場合)	後

全体的な修復に切替

選択したソリッドの正しくないフランジ面、ロフトベンド面、板厚面、サイドエッジをすべて修復します。選択した面に対して垂直な板厚面を持ち、隣接するロフトベンドがないボディが作成されます。

注: 選択した面に開口部がある場合、その大きさと位置が保持されます。選択した面の反対側に開口部がある場合は、大きさと位置が調整されます。

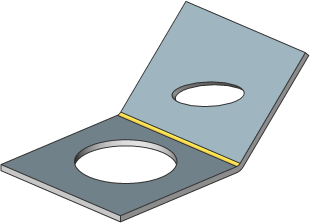

切断前	後

失われた詳細をスキャン

修復後に残ったボディの破片をモデル内で探し、保持します。

注: スキャン許容差は、最初のモデル体積に対する割合を表します。この割合のボディは無視され、これよりも大きいボディのみが保持されます。例えば、スキャン許容差＝0.25の場合、最初のボディの25％よりも大きい体積を持つ部分のみが保持されます。

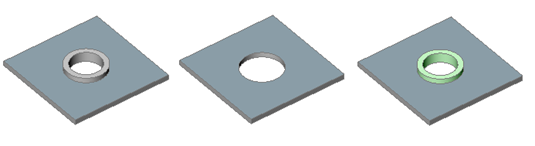

左から右：

認識されていないフォームフィーチャーを持つ初期モデル。
スキャンせずにSmRepairを行ったモデル：円形フィーチャーが削除されています。
SmRepairとスキャンを行ったモデル。穴の開いた水平なフランジと、独立したボディ(緑色でハイライト表示)の2つのボディが作成されます。必要に応じて、UNIONコマンドを実行してボディを1つに結合することができます。
