印刷スタイルテーブルを追加

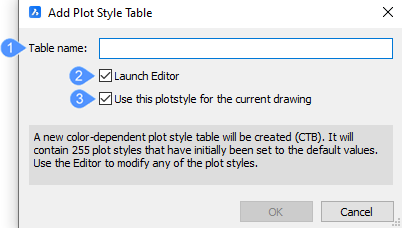

印刷スタイルテーブルを追加ダイアログボックスでは、新しい印刷スタイルを作成することができます。

名前付き印刷スタイルを図面で使用している場合、ウイザードは新しい名前の印刷スタイルテーブル(STBファイル)を作成します。カレント図面が名前付き印刷スタイルを使用していない場合、ウィザードは新しい色依存テーブル(CTBファイル)を作成します。

  1. 表名
  2. エディターを起動
  3. カレント図面へこの印刷スタイルを使用

表名

印刷スタイルテーブルにつける名前を入力します。

エディターを起動

名前を入力してOKボタンを押すと、印刷スタイルテーブルエディターダイアログボックスが開きます。

カレント図面へこの印刷スタイルを使用

[エディターを起動]オプションにチェックを入れない場合、入力したテーブル名が保存され、カレントのレイアウトのカレント印刷スタイルテーブルとして設定されます。
