Narzędzia arkusza blachy w BricsCAD Mechanical V21 oferują większą elastyczność i szybsze przepływy pracy.
Na przykład, do każdej bryły można przypisać określoną tabelę gięcia, a w tym samym bloku mogą istnieć sztuki o różnej grubości.
Fazy
Nowo dodana funkcja Bevel jest obsługiwana w poleceniu SMCONVERT, SMREPAIR i SMUNFOLD.
Zero promienia zgięć

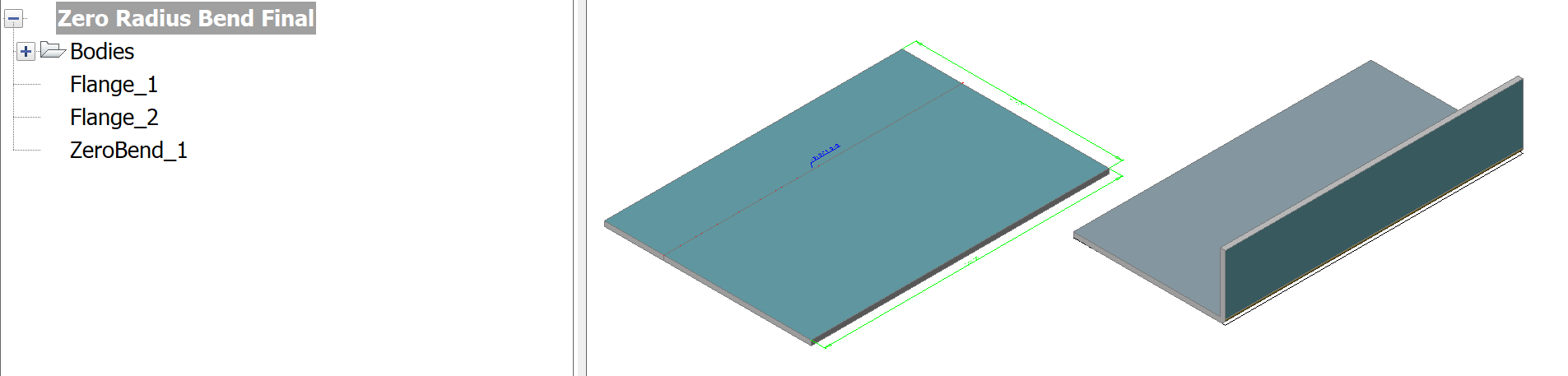

Nowa funkcja ZeroBend pozwala na tworzenie gięcia bez wewnętrznego promienia dla elementów z blachy.
Złącze T

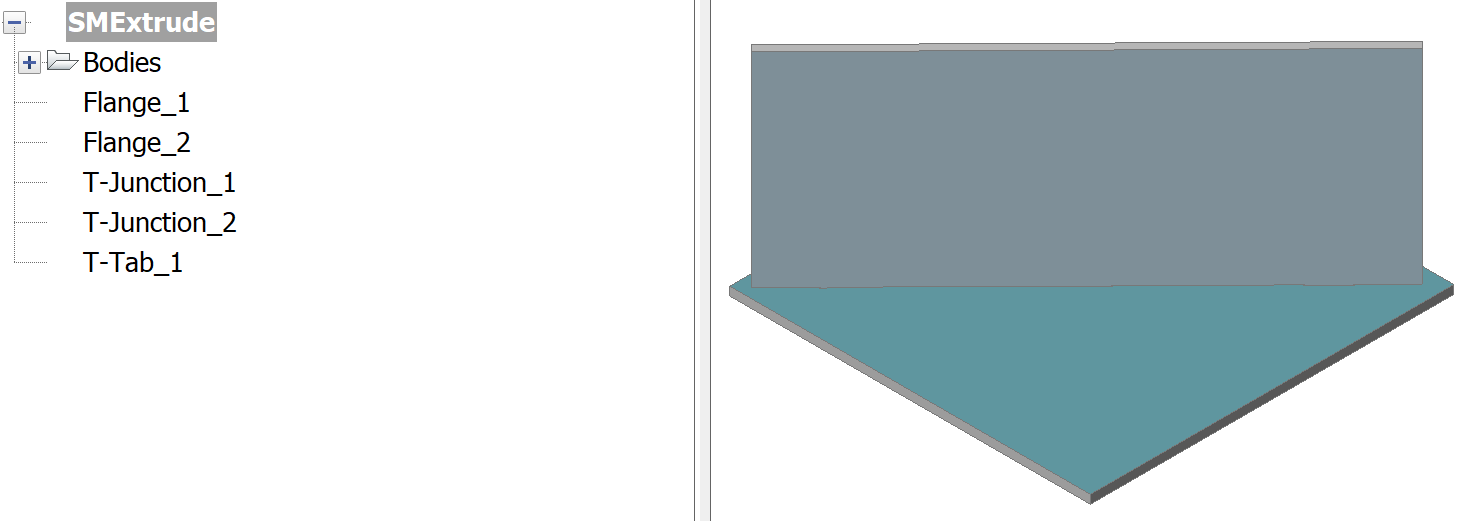

Nowe połączenie T-Junction można utworzyć za pomocą SMEXTRUDE na pojedynczej linii poli-segmentowej leżącej na kołnierzu, aby utworzyć nowy kołnierz ortogonalny do istniejącego. Korzystając z funkcji T-Junction, możemy następnie przekształcić go w T-Tab, który automatycznie doda wypustki do ortogonalnego kołnierza i usunie niezbędny materiał z oryginału.
Zaktualizowane funkcje inteligentne

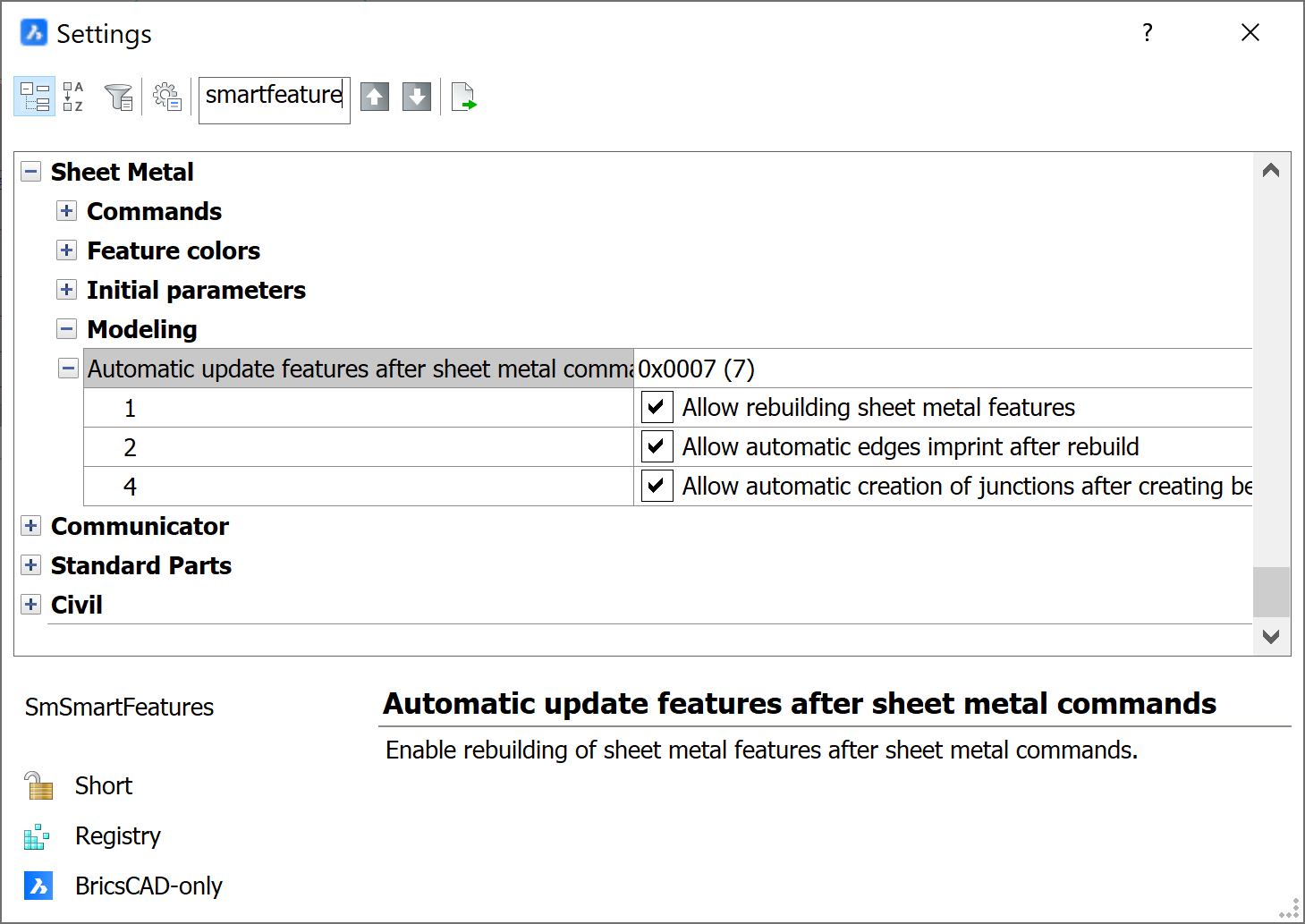

Możesz teraz tworzyć rysunki arkusza blachy jeszcze szybciej, wykorzystując uaktualnione polecenie SMSMARTFEATURE, które umożliwia automatyczne tworzenie połączeń podczas korzystania z narzędzia do gięcia.
Tabulatory
SMTABCREATE Polecenie ma teraz opcję tworzenia zakrzywionej zakładki na zakrzywionej twardej krawędzi, łączącej kołnierz i zagięcie, w tym zagięcia wyciągnięte po profilach.

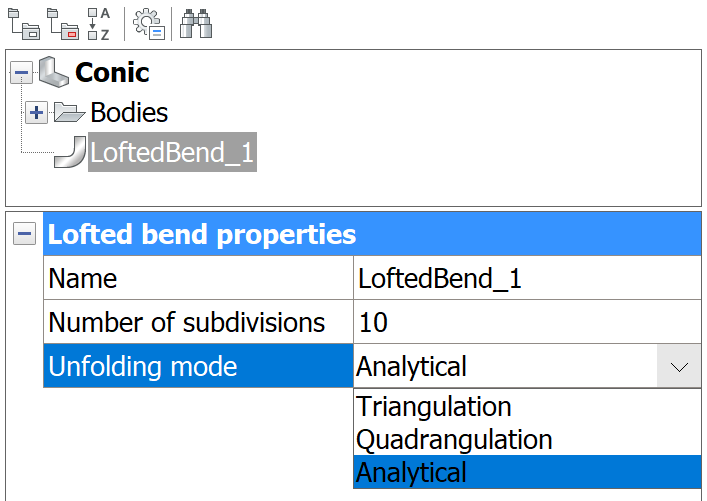

Polecenie SMUNFOLD oferuje ulepszone zachowanie dla stożkowych wyciągniętych gięć. Można je teraz rozłożyć analitycznie, aby uniknąć podzielenia ich na określoną liczbę zagięć i kołnierzy.
Eksport zespołu

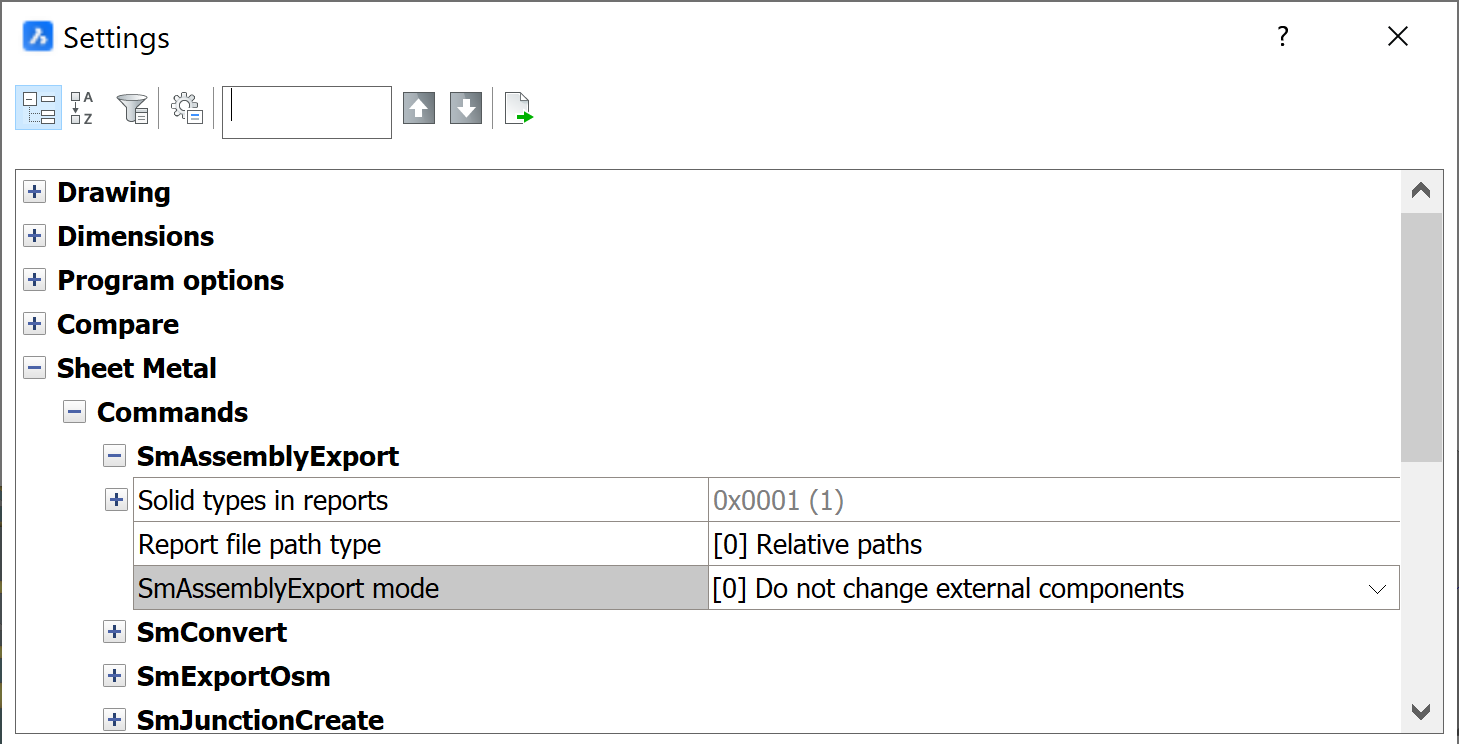

Zmienna systemowa SMASSEMBLYEXPORTMODE umożliwia zachowanie rozpoznanych operacji dla arkusza blachy i słabo zamodelowanych części arkusza blachy podczas korzystania z polecenia EKSPORTUJ WYSM.
