Polecenie ZMIERZ umieszcza znaczniki - punkty lub bloki - w określonych odstępach wzdłuż długości lub obwodu elementu. Znaczniki są umieszczane począwszy od najbliższego punktu końcowego w miejscu, w którym wybieramy element.

Można mierzyć linie, polilinie, łuki, okręgi, elipsy, łuki eliptyczne i splajny. Nie można mierzyć promieni i nieskończonych linii.

Pomiar elementu za pomocą punktów

  1. Uruchom polecenie ZMIERZ.

    Zostanie poproszony: Wybierz encję do pomiaru:

  2. Wybierz jednostkę.

    Zostaniesz poproszony: Długość segmentu [wstaw bloki]:

  3. Wykonaj jedną z następujących czynności:
    • Wpisz wartość.
    • Określ dwa punkty.

    Punkty są umieszczane wzdłuż elementu w określonych odstępach.

Note: Widoczność punktów zależy od aktualnej wartości zmiennej systemowej PDMODE.

Umieszczanie bloków w określonym odstępie wzdłuż elementu

  1. Uruchom polecenie ZMIERZ.

    Zostanie poproszony: Wybierz encję do pomiaru:

  2. Wybierz jednostkę.

    Zostaniesz poproszony: Długość segmentu [wstaw bloki]:

  3. Wybierz opcję Bloki .

    Zostaniesz poproszony: Nazwa bloku do wstawienia [? do listy]:

  4. (opcja) Naciśnij przycisk ? , aby wyświetlić listę dostępnych bloków na rysunku.

  5. Wpisz nazwę bloku.

    Zostaniesz poproszony: Wyrównać bloki z elementem? [Tak-wyrównaj bloki/Nie-nie wyrównaj] <Tak-wyrównaj<Yes-align blocks> bloki>:

  6. Wybierz, czy bloki mają być wyrównane.

    Zostaniesz poproszony: Długość segmentu:

  7. Wykonaj jedną z następujących czynności:
    • Wpisz wartość.
    • Określ dwa punkty.

    Bloki są umieszczane wzdłuż elementu w określonych odstępach czasu.

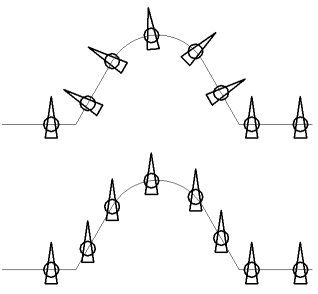

Bloki wyrównane (góra) lub niewyrównane (dół)
