BIMAUTODOPASUJ polecenie

Dopasowuje kompozycję, właściwości lub parametry przykładowych obiektów do wszystkich podobnych elementów w projekcie.

BricsCAD BIM

Ikona:

Metoda

BIMAUTODOPASUJ znajduje podobieństwa na podstawie typu elementu, właściwości wewnętrznych lub zewnętrznych, orientacji, lokalizacji przestrzennej, ilości okien w ścianie i już zdefiniowanych właściwości. Nie nadpisze już zdefiniowanych właściwości, chyba że nie można znaleźć niezmodyfikowanej jednostki, a użytkownik określi jednostkę źródłową.

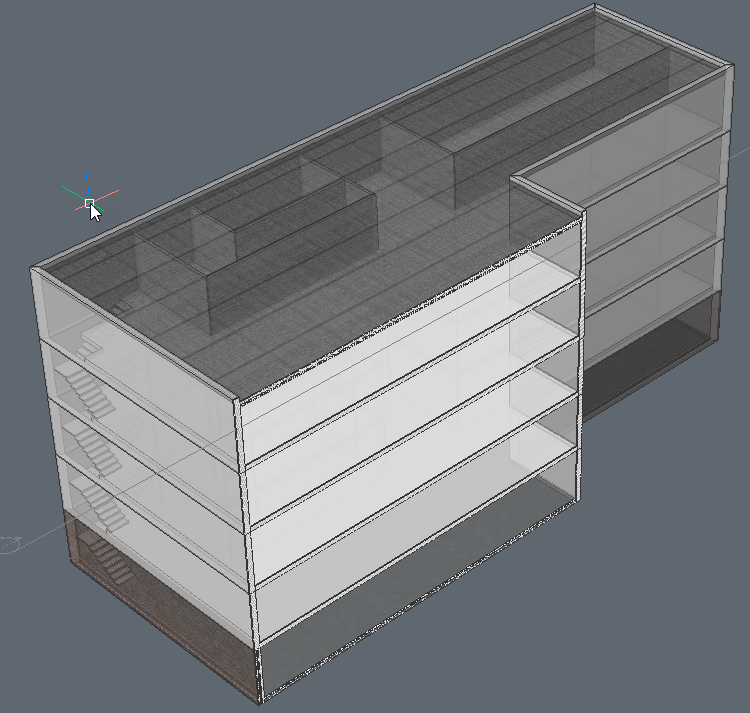

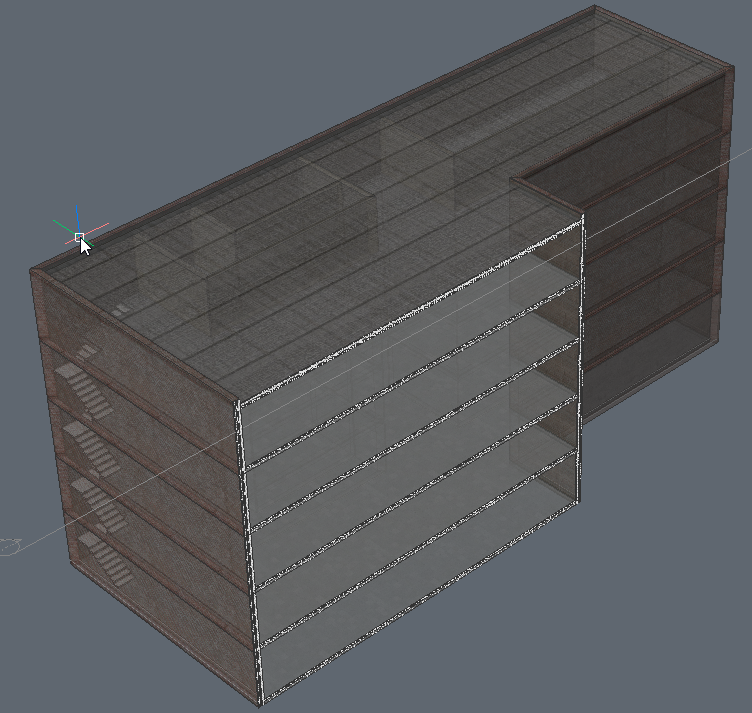

Na przykład, do ściany i płyty podłogowej w projekcie została dołączona określona kompozycja. Zamiast dołączać kompozycję do wszystkich podobnych ścian i płyt podłogowych jedna po drugiej, możesz użyć tego polecenia, aby zrobić to za Ciebie.

Uwaga: To polecenie działa najlepiej, gdy projekt jest bimifikowany (zobacz artykuł dotyczący polecenia BIMIFY ).

Polecenie wyświetla okno dialogowe Automatyczne dopasowanie (zobacz artykuł Okno dialogoweAutomatyczne dopasowanie ).

Uwaga: Jeśli na rysunku znajdują się niezmodyfikowane lub niesklasyfikowane elementy, a istnieje tylko jeden budynek, nic nie jest monitowane.

Okno dialogowe Automatyczne dopasowanie określa, które cechy przykładowych jednostek są dopasowywane i pozwala wybrać źródło.

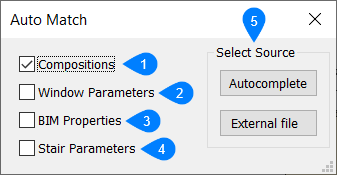

  1. Kompozycje
  2. Parametry okna
  3. Właściwości BIM
  4. Parametry schodów
  5. Wybierz źródło

Kompozycje

Po zaznaczeniu tej opcji właściwości BIM podmiotów zostaną skopiowane.

Obiekty bez kompozycji zostaną dopasowane do innych kompozycji na rysunku na podstawie typu, lokalizacji przestrzennej i orientacji obiektów, a także właściwości "Is external".

Jeśli wszystkie obiekty mają kompozycje, możesz nadpisać niektóre z nich, wybierając obiekty źródłowe. Następnie Auto dopasowanie skopiuje kompozycję tego źródła do pozostałych ważnych obiektów.

Parametry okna

Po zaznaczeniu tej opcji parametry okien zostaną skopiowane.

Jeśli na rysunku znajdują się niezmienione okna, Auto dopasowanie dopasuje ich właściwości w oparciu o szerokość, wysokość, typ, lokalizację przestrzenną i orientację okien oraz typ i kompozycję elementów, w których się znajdują.

Jeśli wszystkie okna mają zmienione parametry, można nadpisać niektóre z nich, wybierając okno źródłowe. Następnie Auto dopasowanie skopiuje parametry tego źródła do pozostałych ważnych okien.

Uwaga: Niektóre parametry okna nigdy nie zostaną skopiowane.
  • W (= szerokość okna)
  • H (= wysokość okna)

Właściwości BIM

Po zaznaczeniu tej opcji właściwości BIM podmiotów zostaną skopiowane.

Jeśli na rysunku znajdują się obiekty o niezmienionych właściwościach, Auto dopasowanie dopasuje właściwości w oparciu o typ BIM, kompozycję i lokalizację przestrzenną innych obiektów na rysunku.

Jeśli wszystkie obiekty mają zmienioną właściwość, można ją nadpisać, wybierając obiekty źródłowe. Następnie Auto dopasowanie skopiuje właściwość tego źródła do pozostałych ważnych podmiotów.

Niektóre ogólne właściwości BIM nigdy nie zostaną skopiowane:

  • GUID
  • Kompozycja
  • Profil
  • LokalizacjaPrzestrzenna
  • IsExternal

Niektóre właściwości BIM związane z belkami i słupami nigdy nie zostaną skopiowane:

  • eomHash
  • athString
  • XAxis
  • YAxis
  • ZOś
  • ProfileName
  • punktKońcowy
  • Punktstartowy
  • Prawidłowy
  • InstancePropertySets

Niektóre właściwości BIM związane z oknami i drzwiami nigdy nie zostaną skopiowane:

  • Nazwa
  • SubtractAllSolids
  • Przezroczystość
  • overallWidth
  • overallHeight

Niektóre właściwości BIM związane z płytą nigdy nie zostaną skopiowane:

  • RoomBounding

Niektóre właściwości BIM związane z pomieszczeniem nigdy nie zostaną skopiowane:

  • Liczba
  • RoomArea
  • RoomRepresentation

Niektóre właściwości BIM związane ze schodami nigdy nie zostaną skopiowane:

  • StairType
  • NumberOfRisers
  • NumberOfTreads

Parametry schodów

Po zaznaczeniu tej opcji parametry schodów zostaną skopiowane.

Jeśli na rysunku znajdują się niezmienione schody, Auto dopasowanie dopasuje właściwości na podstawie liczby stopni, liczby podstopnic, wysokości, szerokości, długości i typu schodów.

Jeśli wszystkie schody mają zmienione parametry, można nadpisać niektóre z nich, wybierając schody źródłowe. Następnie Auto dopasowanie skopiuje parametry tego źródła do pozostałych ważnych schodów.

Uwaga: Niektóre parametry schodów nigdy nie zostaną skopiowane:
  • Wysokość_Schody
  • Schody_Szerokość
  • Length_Staircase

Wybierz źródło

AutoUzupełnianie
Dopasowuje wszystkie wybrane opcje dla elementów na otwartym rysunku do podobnych elementów na otwartym rysunku.
Plik zewnętrzny
Otwiera okno dialogowe Wybierz plik do wstawienia. W tym miejscu można wybrać plik, aby dopasować wszystkie wybrane opcje podmiotów w wybranym rysunku do podobnych podmiotów w otwartym rysunku.

Opcje w ramach polecenia

AutoUzupełnianie
W przypadku wybrania opcji Autouzupełnianie z wieloma budynkami na rysunku należy określić budynki, do których ma zostać zastosowany styl.
Wszystkie
Wszystkie budynki będą brane pod uwagę podczas wykonywania AutoDopasowanie.
Budynek
Autodopasowanie jest stosowane tylko wtedy, gdy Budynek jest jedynym budynkiem na rysunku.
0 dla budynku-2
Autodopasowanie jest stosowane tylko wtedy, gdy Budynek-2 był jedynym budynkiem na rysunku.
1 dla budynku-3
Autodopasowanie jest stosowane tylko wtedy, gdy Budynek-3 był jedynym budynkiem na rysunku.
Inna nazwa budynku (pierwsza litera pisana wielką literą)
W tym miejscu znajdują się wszystkie nazwy budynków, dostępne w bieżącym rysunku.
Uwaga: Autodopasowanie jest stosowane tylko wtedy, gdy Inna nazwa budynku jest jedynym budynkiem na rysunku.
Plik zewnętrzny
Dopasowuje wszystkie wybrane opcje podmiotów w pliku zewnętrznym do podobnych podmiotów na otwartym rysunku.
Uwaga:
  • Wybierając plik zewnętrzny z wieloma budynkami na obu rysunkach, należy wybrać budynek do wykrycia stylu i wszystkie lub tylko jeden budynek do zastosowania stylu (patrz opcje powyżej).
  • Gdy wszystkie jednostki mają kompozycje, tę samą niestandardową właściwość lub wszystkie okna lub schody mają niestandardowe parametry, zostanie wyświetlony monit o wybranie jednostki, okna lub schodów na rysunku, z którego chcesz skopiować kompozycję lub parametry, aby Auto Dopasuj mógł je nadpisać.

Każdy typ elementu ma jeden byt o odpowiednim składzie.

Wszystkie elementy mają prawidłową kompozycje.
