Mierzy odległość, promień, kąt, powierzchnię i objętość dla wybranych obiektów, dla sekwencji punktów lub dynamicznie poprzez najechanie kursorem na obiekty.
Ikona:
Metoda
Wybierz opcję, aby wykonać pomiar.
Wynik pomiaru jest wyświetlany w wierszu poleceń.
Opcje w ramach polecenia
Odległość
Mierzy odległość między dwoma wybranymi punktami.
Wielokrotne punkty
Umożliwia wybranie wielu punktów w celu narysowania wirtualnej polilinii i zmierzenia jej całkowitej długości.
łUk
Dodaje długość łuku narysowanego między dwoma punktami do całkowitej odległości.
Łuk można również zdefiniować za pomocą opcji tworzenia jednostki ŁUK.
Kąt
Ustawia kąt segmentu łuku od punktu początkowego. Liczba dodatnia tworzy segmenty przeciwne do ruchu wskazówek zegara, a liczba ujemna tworzy segmenty zgodne z ruchem wskazówek zegara.
Środek
Ustawia środek łuku.
Długość cięciwy
Określa długość cięciwy segmentu łuku. Jeśli poprzedni segment jest łukiem, nowy segment łuku jest rysowany jako styczny do poprzedniego segmentu łuku.
Kierunek
Ustawia kierunek drugiego punktu łuku.
Promień
Ustawia promień łuku.
Punkt drugi
Określa drugi punkt i punkt końcowy łuku trzypunktowego.
Linia
Dodaje długość linii narysowanej między ostatnim punktem a następnym wybranym punktem.
Długość
Ustawia długość segmentu, który ma zostać dodany do całości.
Zamknij
Automatycznie dodaje do sumy odległość między ostatnim punktem a pierwszym.
Cofnij
Usuwa ostatni segment łuku dodany do polilinii.
CAłkowita
Wyświetla całkowitą długość narysowanych elementów.
Promień
Mierzy promień łuku lub okręgu.
Kąt
Mierzy kąt wybranego łuku, okręgu, segmentów polilinii i obiektów liniowych.
Określ wierzchołek
Umożliwia określenie punktu działającego jako wierzchołek i dwóch innych punktów do pomiaru kąta utworzonego przez każdą stronę wierzchołka.
POLe
Mierzy powierzchnię i obwód określonego obszaru.
Znajdź obszar jednego obiektu
Mierzy powierzchnię i obwód wybranego obiektu.
Dodaj obszary
Dodaje kolejny obszar do całkowitej powierzchni.
Odejmij obszary
Odejmij obszar od całkowitej powierzchni.
Objętość
Mierzy objętość określonego obszaru lub wybranego obiektu.
znajdź objętość jednego obiektu
Mierzy objętość wybranego obiektu.
Dodaj objętości razem
Dodaje kolejną objętość do całkowitej objętości.
Odejmij objętości
Odejmij objętość od całkowitej objętości.

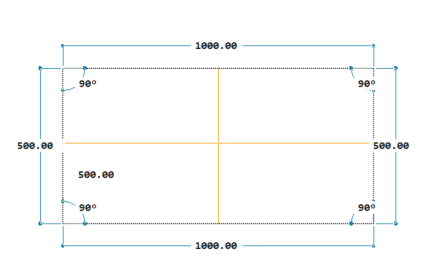

Szybki
Dynamicznie wyświetla wymiary, odległości i kąty po najechaniu kursorem na obiekty i między nimi, umożliwiając łatwą kontrolę rysunku. Ponadto wyświetla powierzchnię i obwód w wierszu poleceń po kliknięciu wewnątrz zamkniętego obiektu.
Tryb
Ustawia tryb szybki jako domyślny.
Tak
Opcja Szybkie jest opcją domyślną.
Uwaga: Ustawienia zostaną zachowane po ponownym uruchomieniu programu BricsCAD®.
