Okno dialogowe Identyfikator układu odniesienia
Otwiera się przez polecenie AMDATUMID
Okno dialogowe Identyfikator układu odniesienia umożliwia ustawienie wszystkich parametrów dla symbolu identyfikatora układu odniesienia.
Parametry wprowadzone dla symbolu identyfikatora układu odniesienia zostaną tymczasowo zapisane i użyte jako wartości domyślne dla następnego ustawienia identyfikatora układu odniesienia.
Najnowsza wersja normy, z którą zgodny jest ten symbol, jest wyświetlana w górnej części okna dialogowego.
Okno dialogowe zawiera 2 główne zakładki, Symbol i Lider oraz tekst.

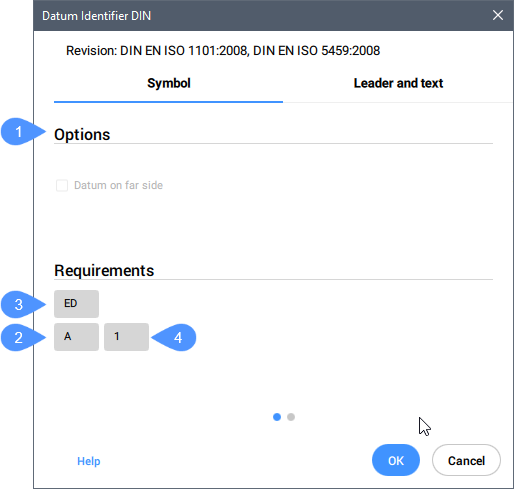

Symbol
- Opcje
- Identyfikator
- Przypis gwinta
- Przypis podstawy
- Opcje (1)
- Przełącza typ podstawy.
- Identyfikator (2)
- Określa identyfikator, który może zawierać maksymalnie dwa znaki i jest automatycznie przypisywany w kolejności alfabetycznej, zaczynając od A, a następnie B, C itd. Po osiągnięciu Z sekwencja jest kontynuowana przez AA, AB, AC itd. Jeśli identyfikator zostanie usunięty, polecenie AMDATUMID spróbuje wypełnić lukę, zaczynając od góry listy alfabetycznej. Na przykład, jeśli identyfikatory A, B i C są w użyciu, a B zostanie usunięty, następnym razem, gdy identyfikator będzie potrzebny, ponownie użyje B, aby wypełnić tę lukę.
- Uwaga dotycząca gwintu (3)
- Definiuje uwagi dotyczące gwintów, które są umieszczane na symbolach dołączonych do kół zębatych lub gwintów śrub. Określają one średnicę używaną jako punkt podstawy.
- Uwaga dotycząca układu odniesienia (4)
- Definiuje referencyjne punkty odniesienia, które odpowiadają punktom na powierzchni. Ogólnie rzecz biorąc, zawiera on serię punktów odniesienia oddzielonych przecinkami (",").
Uwaga: Uwagi dotyczące gwintów i punktów odniesienia nie są dostępne dla wszystkich norm.

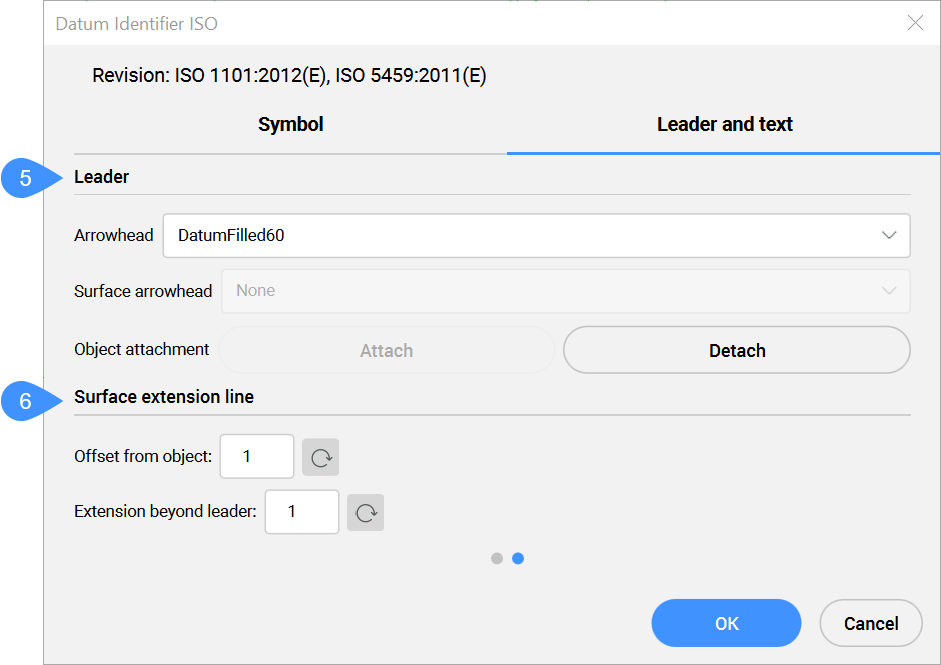

Odnośnik i tekst
Określa charakterystykę lidera i tekstu.
- Lider (5)
- Ustawia charakterystykę lidera.
- Grot
- Ustawia domyślny typ grotu strzałki lidera.
- Powierzchniowy grot strzałki
- Ustawia grot strzałki dla liderów wskazań powierzchni. Uwaga: Opcja ta jest dostępna tylko dla standardów, które zezwalają na stosowanie wskaźnika powierzchniowego.
- Załącznik obiektu
- Określa, czy lider symbolu jest dołączony lub odłączony od obiektu.
- Dołącz
- Dołącza symbol do wybranego obiektu.
- Odłącz
- Odłącza symbol od obiektu.
- Przedłużacz powierzchniowy (6)
- Ustawia charakterystykę linii przedłużenia powierzchni.
- Odsunięcie od obiektu
- Ustawia przesunięcie od obiektu.
- Rozszerzenie poza odnośnikiem
- Ustawia rozszerzenie poza liderem.
