Trabalhando com Plantas Tipadas

Sobre as Plantas Tipadas

BricsCAD BIM usa templates de desenho para personalizar seus desenhos gerados. Para uma compreensão geral de como esses templates são criados e funcionam, visite o artigo Templates para desenhos gerados.

Plantas Tipadas permitem que você crie templates personalizados para tipos de desenho, com base em uma regra definida de parâmetro de filtro, em relação ao valor de um tipo de entidade, ou propriedade, dentro do modelo BIM 3D. Isso é especialmente útil para personalizar resultados gráficos das entidades no modelo, independentes de suas camadas ou estados das camadas atribuídos, portanto transferíveis e usáveis em outros projetos com propriedades de entidade semelhantes.Isso torna mais fácil garantir aderência aos padrões de desenho do seu escritório, aos requisitos do governo local, e para obter consistência em todos os desenhos 2D, especialmente em projetos detalhados e autorizações de construção.

1. Plantas Tipadas em um projeto podem ser gerenciadas na Interface do Usuário do Navegador do Projeto BIM. É possível criar uma nova Planta Tipada a partir do Navegador do Projeto BIM, e também renomear ou remover uma Planta Tipada, ou ainda editar uma Planta Tipada existente.
2. Plantas Tipadas na pasta Support não podem ser gerenciadas a partir do Navegador do Projeto BIM, pois não pertencem a um projeto. Use o comando PLANTASTIPADAS para gerenciar estas na caixa de diálogo BIM Plantas Tipadas.

Caixa de diálogo BIM Plantas Tipadas

1. Para abrir a caixa de diálogo BIM Plantas Tipadas, insira o comando PLANTASTIPADAS na linha de Comando, ou clique no ícone Plantas Tipadas no painel da Faixa de opções.



2. Clique para criar um novo template. Por padrão, o template é chamado de Nova Planta Tipada com o texto destacado.

3. Renomeie o template enquanto o texto está sendo destacado. Quando terminar, pressione Enter para salvar e aplicar o nome.

   Note: Você pode duplicar, excluir ou renomear suas Plantas Tipadas. Para fazer isso, passe o cursor sobre a Planta Tipada desejada, e clique no botão do menu de contexto para expandir as opções.

4. Edite uma Planta Tipada listado na caixa de diálogo, clicando em seu nome para abrir a caixa de diálogo BIM Editor de Plantas Tipadas.

Plantas Tipadas no nível do Navegador do Projeto

No painel BIM Navegador do Projeto, você pode criar novas Plantas Tipadas ou importar Plantas Tipadas. Para fazer isso, vá até a aba Arquivos do painel, e clique no canto inferior direito do painel, para revelar suas opções e escolha uma das seguintes:

Uma vez criada/importada, a planta tipada é armazenada na pasta do projeto BIM, na subpasta chamada PlantasTipadas, e assim acessível através do painel BIM Navegador do Projeto pela aba Arquivos. Aqui estão disponíveis várias opções, clicando o botão-direito em uma Planta Tipada listada, para abrir o menu de contexto:

Para editar uma das Plantas Tipadas na lista, clique duas vezes sobre a Planta Tipada desejada. Isto abre a caixa de diálogo BIM Editor de Plantas Tipadas.

Edição de Plantas Tipadas

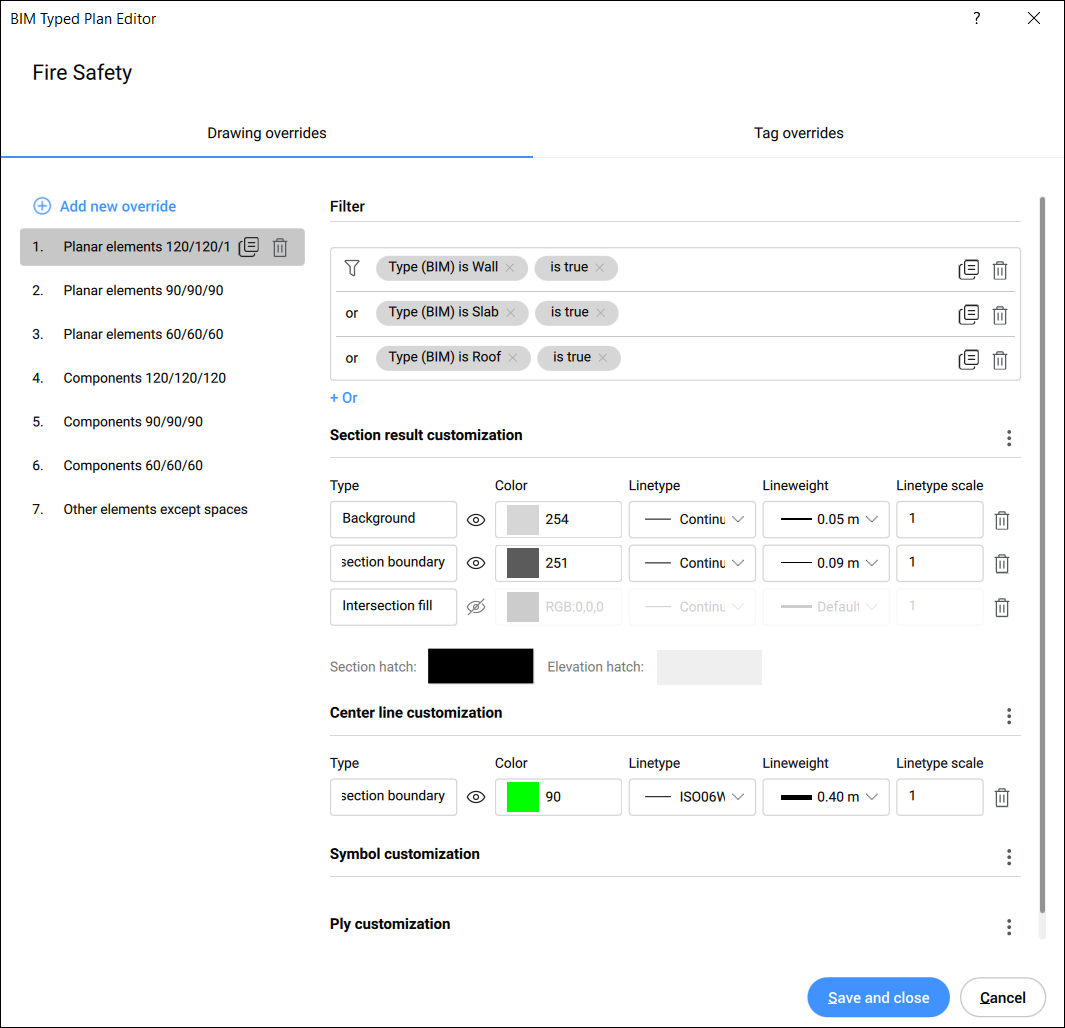

A caixa de diálogo BIM Editor de Plantas Tipadas permite editar as personalizações da Planta Tipada selecionada.

O primeiro passo no template leva você à definição das substituições, onde você pode criar substituições para alterar as propriedades da entidade para personalizar a Planta Tipada e adicionar filtros. Um novo elemento de substituição é adicionado à lista ao clicar o botão Criar nova substituição se nenhuma substituição estiver criada, ou Adicionar nova substituição no topo da lista de substituições.

A lista de substituições funciona como uma lista de filtros, de cima para baixo. A partir do número um e trabalhando os números 2, 3, etc., a lista é verificada e BricsCAD BIM determina se uma entidade se encaixa em algum critério. Se a entidade cai em um filtro, os demais filtros não são mais verificados. Assim, a ordem na qual você coloca as substituições na lista é muito importante. É melhor começar com as linhas de filtro mais específicas e depois adicionar mais linhas de filtro mais abrangentes. Por exemplo, você pode deixar sua última linha de filtro tão genérica para abranger todos os outros elementos, não especificando qualquer expressão de filtro nela.

Substituições de desenho se referem às configurações de visibilidade, de como você gostaria que parecessem seus elementos em seu desenho do modelo.

Existem 4 tipos diferentes de personalizações, que podem ser especificadas para cada grupo filtrado de elementos, separadamente. Você pode escolher como o elemento deve parecer como resultado de um corte, como uma representação do tipo linha de centro deve aparecer, como uma representação de símbolo externo deve substituir a entidade original, e você pode modificar e personalizar uma subcamada específica da composição de sua entidade desejada, mas somente se for apropriado, por exemplo, uma entidade Parede, Laje ou Telhado.

Personalização do resultado do corte

Clique no botão de menu de contexto para abrir as opções do menu.

Adicionar personalização

Clique na seta ao lado de 'Adicionar personalização' para abrir a lista suspensa com tipos de personalização.Clique em um tipo para adicioná-lo à personalização de resultados do Corte para que você possa personalizar as linhas para um controle mais específico da parte gráfica dos resultados do corte.

O diagrama abaixo ilustra como você pode controlar as configurações de visibilidade e de personalização de um tipo de entidade, com as Plantas Tipadas.

• O plano de corte está alinhado com o quadrado azul com contorno vermelho, neste diagrama
• O contorno em Verde representa Plano de fundo, o que é essencialmente o contorno de elevação do objeto de corte
• O contorno em Vermelho representa o Limite de Interseção, que traça sobre a área de corte
• A hachura em Azul representa Preenchimento da Interseção, pois mostra a área que é cortada pelo plano de corte
• Hachura hexagonais em Laranja representam o Preenchimento da Elevação, que se refere à área vinculada pelo contorno da elevação (ver Plano de fundo)
• O contorno em Rosa representa as Linhas Ocultas, como está abaixo a hachura em Azul
• O contorno em Amarelo representa a Geometria extraída, como está acima do plano de corte

Personalização da linha de Centro

A Personalização do Centro determina a aparência do centro das entidades planares ou lineares. As linhas centrais resultantes, por exemplo, do corte do plano de centro de uma parede em uma planta, podem ser personalizadas.

A personalização de centro é particularmente útil em cenários onde você gostaria de exibir os elementos de centro de várias entidades planares e/ou lineares. Por exemplo, se você aplicasse as configurações de personalização de centro em uma entidade planar, como uma parede, você estaria se referindo ao comportamento de exibição de seu plano central. No entanto, se você aplicasse as mesmas configurações a uma entidade linear, ou seja, uma viga, você estaria ajustando como a linha central da viga aparece na folha.

O diagrama acima ilustra um exemplo de como os elementos centrais diferem entre planar (plano central da parede destacado em verde; plano central da laje destacado em azul) e entidades lineares (linhas centrais da coluna e da viga em linhas vermelhas tracejadas).

Não há configuração padrão para ajustar a visibilidade desses elementos centrais e eles normalmente não são exibidos nos resultados do corte.

Personalização de símbolo

Clique no botão de menu de contexto para abrir as opções do menu.

Neste caso, basta adicionar um novo valor à personalização da camada do símbolo contendo parte do nome desejado da camada. Se esses fazem parte das camadas padrão BRX_2D, adicionando o prefixo "BRX" ao nome será suficiente.Plantas Tipadas agora vão pesquisar na entidade do componente à qual o template de personalização está aplicado. Este método, no entanto, não vai permitir qualquer troca ou compartilhamento de símbolos 2D entre entidades, ou seja, substituir uma Coluna por um símbolo derivado de uma camada BRX armazenada dentro de uma (tabela) de Elemento de Mobiliário.

Para obter mais informações sobre como as camadas BRX operam, visite o capítulo Procedimento: Entender as camadas BRX_2D no artigo Templates para desenhos gerados.

Personalização de Subcamada

Pode ser usado para mostrar apenas um certo tipo de subcamadas em uma vista em planta. Um exemplo fácil é a visibilidade de apenas subcamadas estruturais em uma planta estrutural. Clique no botão de menu de contexto para abrir as opções do menu.

Adicionar personalização de subcamadas.

Permite filtrar as subcamadas de entidade adicionando um ou mais filtros de parâmetros, a partir da lista suspensa. Uma categorização principal para a personalização de subcamadas é predefinida como Função de estrutura e Sem função de estrutura. Linhas de filtro podem ser adicionadas para filtrar por múltiplas combinações de parâmetros.

Para cada combinação de Filtros, podem ser definidas personalizações de subcamada.

Estilos de personalizações do desenho

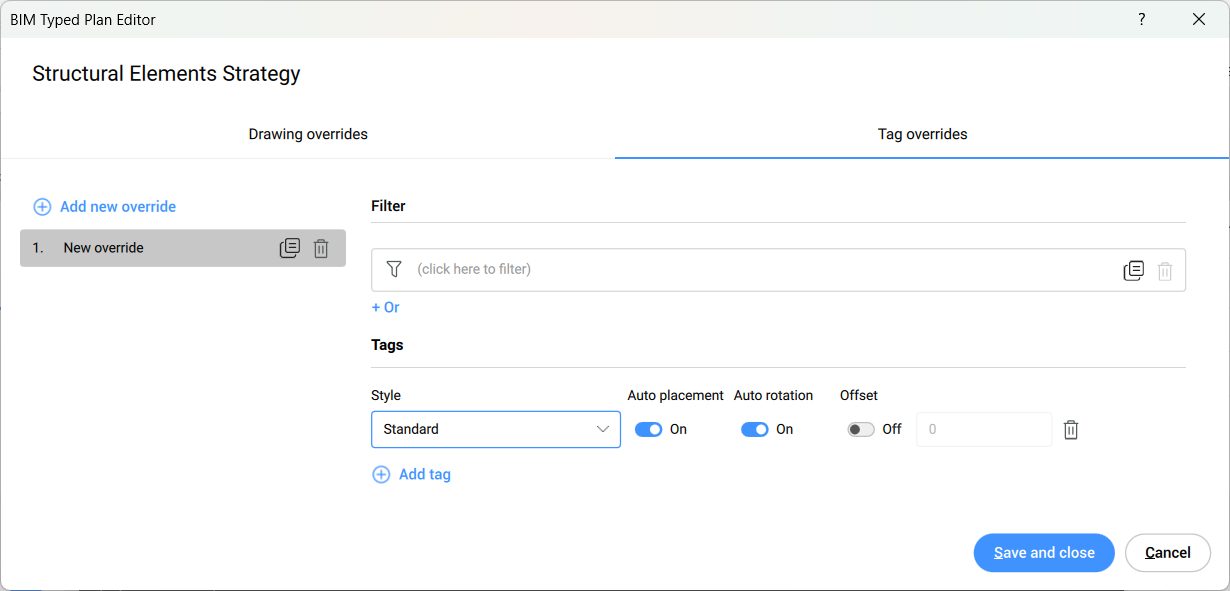

Substituições de Etiquetas

Substituições de etiquetas permitem que você defina a visualização de entidades contendo etiquetas específicas. Na aba Substituições de etiquetas, as preferências podem ser especificadas.

Para uma descrição mais detalhada veja o artigo BIM Editor de Plantas Tipadas caixa de diálogo.

Aplicar templates a viewports em folhas

Acessar templates de personalização

Por configurações padrão, esses modelos são armazenados na pasta Personalizações dentro da pasta Support no seguinte caminho, na pastaBim e na subpasta Sections:

C:\Users\<user_name>\AppData\Roaming\Bricsys\BricsCAD\V23x64\en_US\Support\Bim\Sections\Customizations

A pasta AppData é mantida oculta, por padrão, então você pode ter que primeiro exibi-la. Esse caminho também pode ser acessado digitando SECTIONSETTINGSSEARCHPATH na linha de Comando.

Você pode especificar um caminho diferente se seus arquivos de Personalização estiverem armazenados em outro lugar, em uma pasta acessível. Simplesmente redefina o caminho no Caminho de procura em config. de cortes na caixa de diálogo Configurações ou na linha de Comando:

As novas personalizações criadas com BIM Plantas Tipadas serão armazenadas em uma subpasta Personalizações no caminho especificado. Cada template de personalização é salvo como numa pasta individual que contém em sua forma básica Settings.dwg, um arquivo tag-customization.json e um arquivo New drawing-customization.json. A pasta também vai conter quaisquer arquivos de origem de símbolos externos que você tenha criado usando os botões Criar Novo.

Settings.dwg contém os valores criados nas seções Customization na aba Drawing Override na forma de camadas e se você criou alguma propriedade personalizada que deseja usar como parâmetro Filter, você tem que garantir que eles também sejam refletidos no Settings.dwg.
