As ferramentas de Sheet Metal no BricsCAD Mechanical V21 oferecem mais flexibilidade e fluxos de trabalho mais rápidos.
Por exemplo, uma tabela de dobra específica pode ser atribuída a cada sólido, e artefatos com espessura diferente podem existir no mesmo bloco.
Biséis
O recurso Bevel (bisel) recém-adicionado é suportado no comando SMCONVERT, no comando SMREPAIR, e no comando SMUNFOLD.

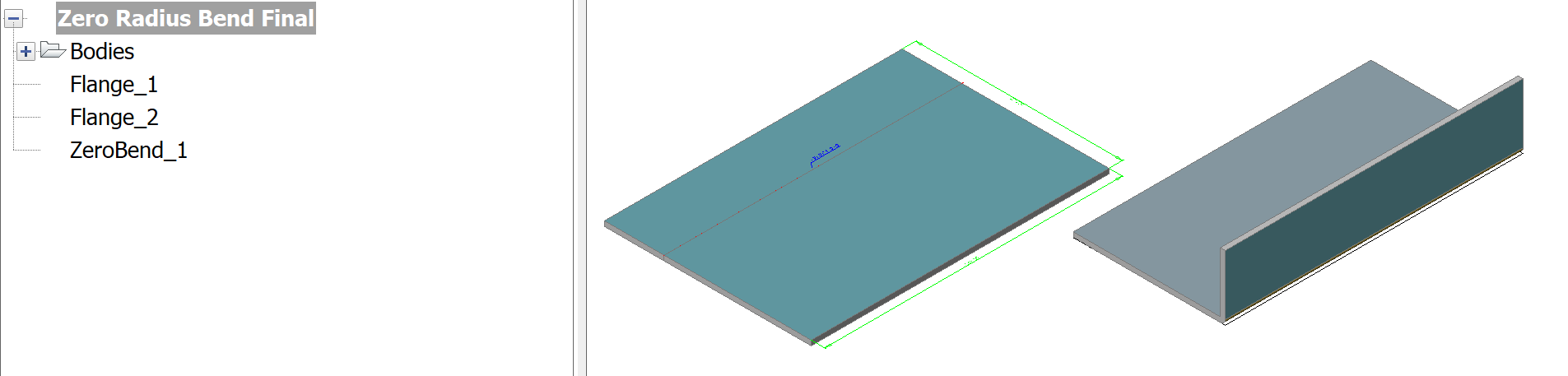

Curvas Raio Zero
Um novo recurso DobraZero permite a criação de uma dobra sem raio interno para componentes de Sheet Metal.

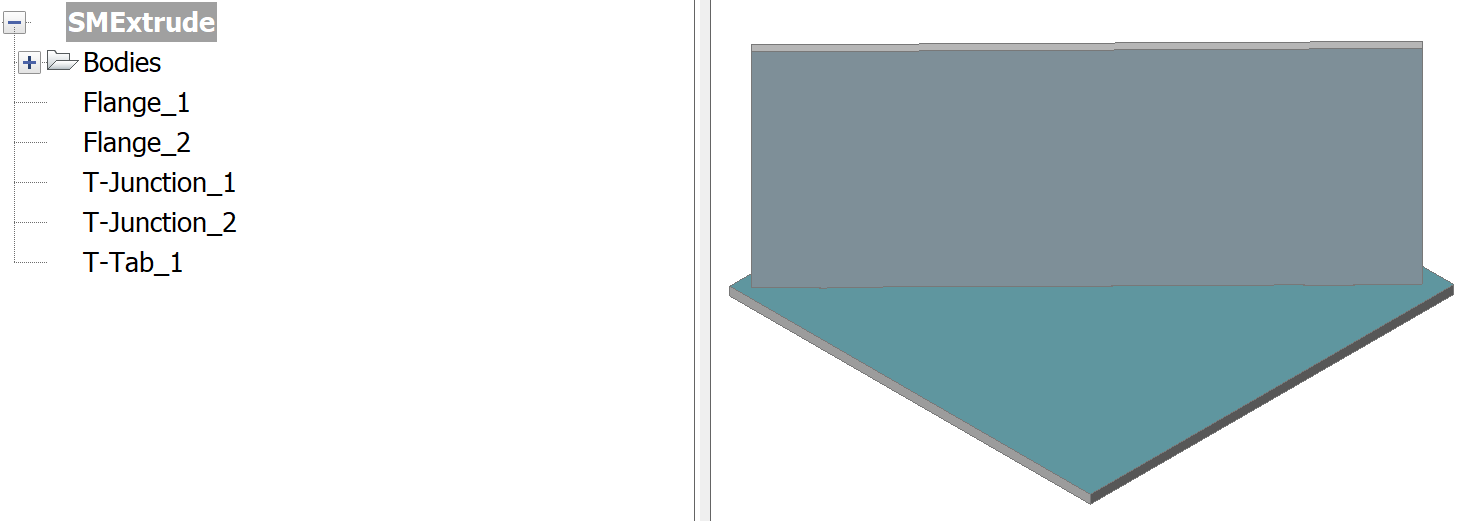

Junção-T
Um novo recurso Junção-T pode ser criado usando SMEXTRUDE em uma polilinha de segmento único, situada numa flange para criar uma nova flange ortogonal para a existente. Usando o recurso Junção-T, podemos então convertê-la em uma Aba-T que irá adicionar automaticamente abas à flange ortogonal e remover o material necessário da original.
Recursos Inteligentes Atualizados

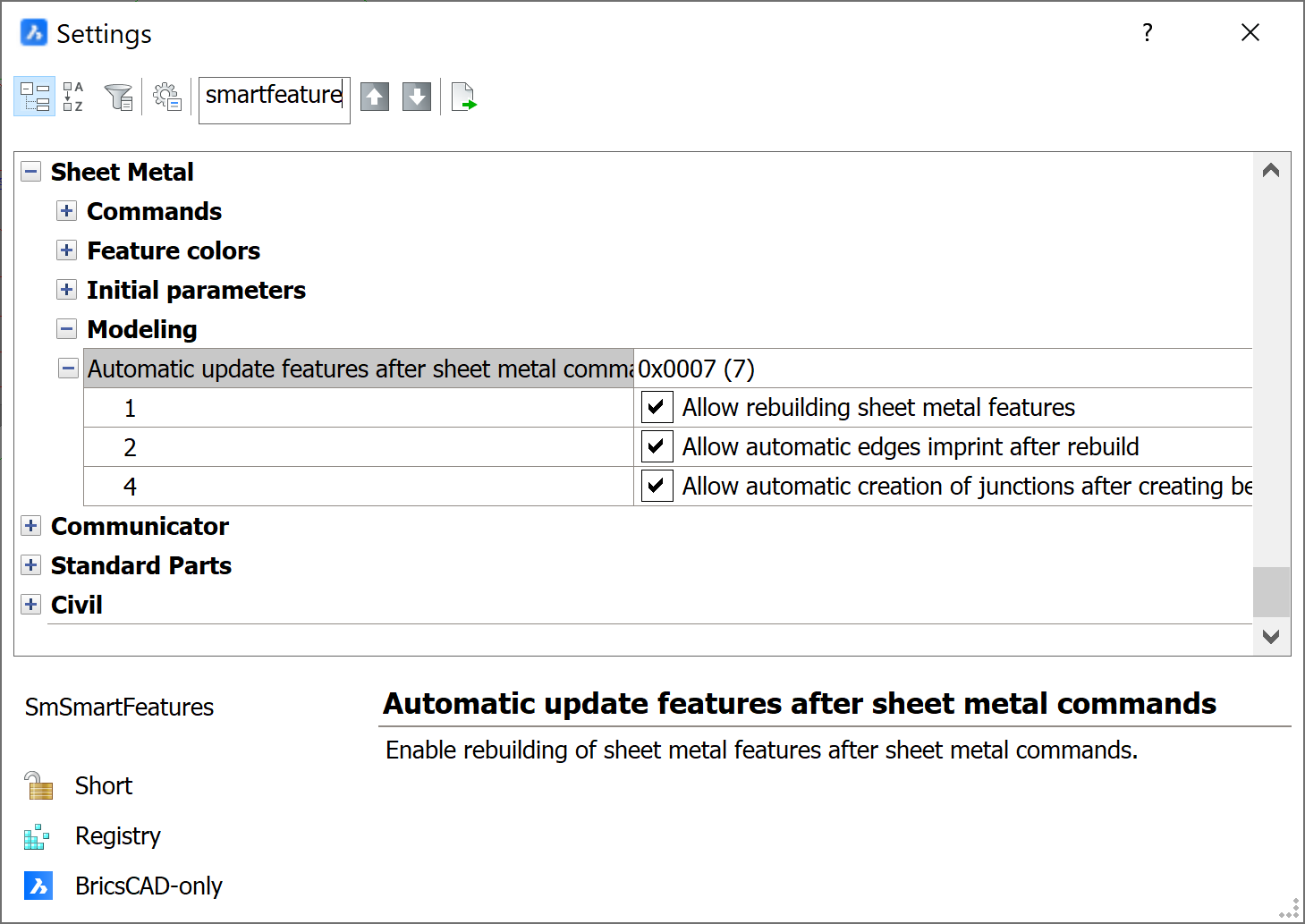

Agora você pode criar ainda mais rápido desenhos de Sheet Metal, utilizando o comando atualizado SMSMARTFEATURES, que permite criar automaticamente junções ao utilizar a ferramenta de dobra.
Abas
O comando SMTABCREATE agora tem uma opção para criar uma aba curvada em uma borda rígida curvada, conectando uma flange e uma dobra, incluindo dobras em loft.

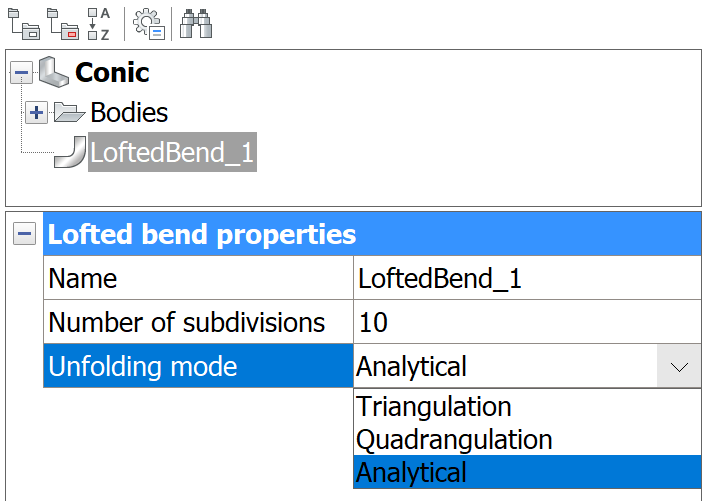

O comando SMUNFOLD oferece melhor comportamento para curvas em loft cônicas. Essas agora podem ser desdobradas analiticamente, para evitar dividi-las em um número especificado de dobras e flanges.
Exportar Montagem

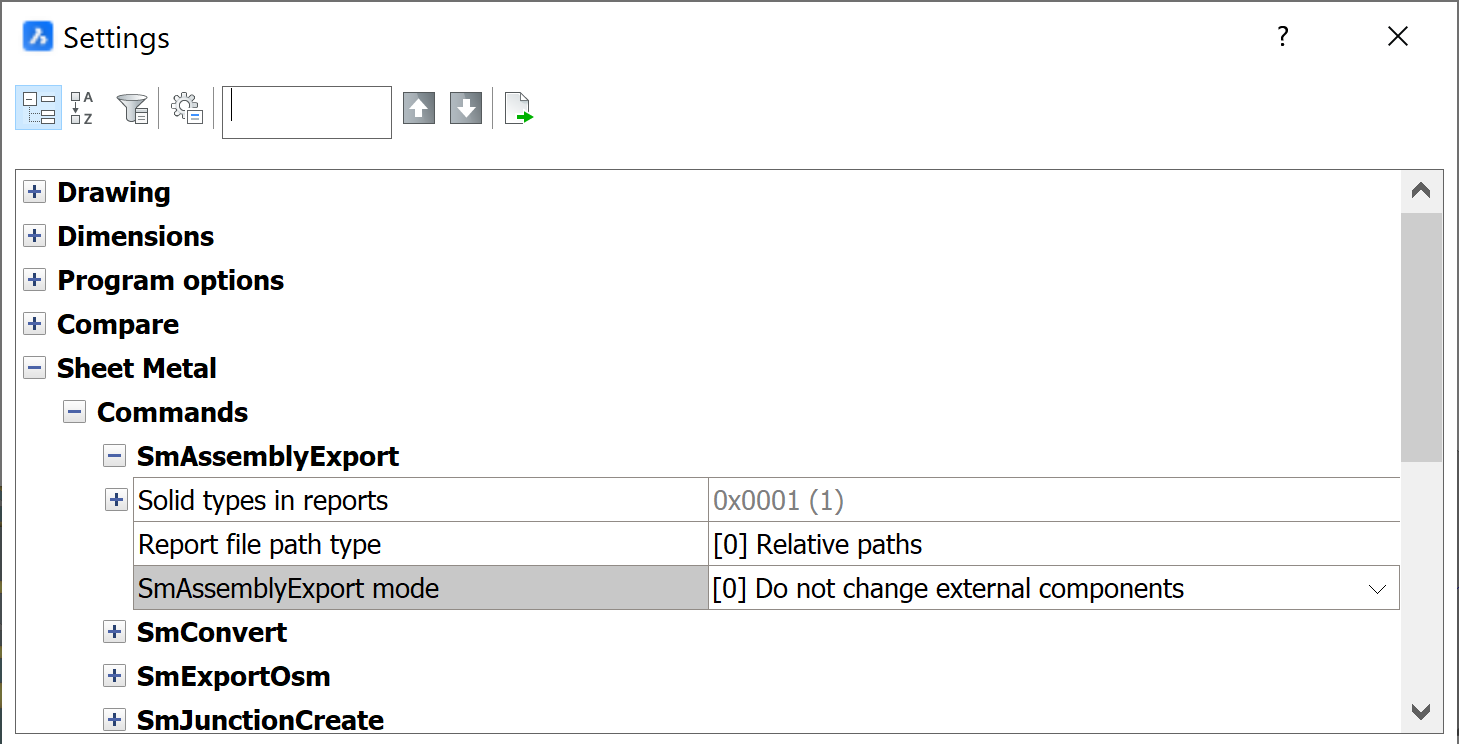

A variável de sistema SMASSEMBLYEXPORTMODE permite que você mantenha recursos reconhecidos para Sheet Metal e peças de chapa metálica pobremente modeladas, ao usar o comando SMASSEMBLYEXPORT.
