Dimensoes associativas

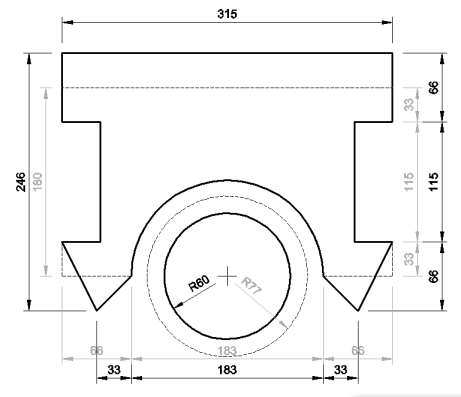

As dimensões associativas são atualizadas automaticamente quando a entidade dimensionada é movida ou modificada.
O BricsCAD cria dimensões associativas se o valor da variável de sistema DIMASSOC for 2 (padrão).
A propriedade associativa das dimensões também se aplica a dimensões que são colocadas no Paper Space e estão associadas a entidades do Model Space.
Se necessário, você pode usar o comando COTAREGEN para atualizar todas as dimensões associativas.
Os seguintes Snaps de Entidade podem ser usados para criar dimensões associativas: Extremidade, PtoMédio, Centro, Perpendicular, Quadrante, Inserção, Ponto, Interseção e Interseção aparente.
O comando COTADESASSOCIAR remove a associatividade das entidades de dimensão selecionadas.
O comando REASSOCIARCOTA reassocia ou associa dimensões a entidades ou pontos em entidades.
A variável do sistema GENERATEASSOCVIEWS permite a criação de dimensões associativas para vistas geradas pelos comandos VISTABASE e VISTACORTE e desenhos gerados pelo comando BIMCORTEATUALIZAR.
