Inserir Bloco na Célula caixa de diálogo

Abre via:
  • INSERIRT comando [TINSERT]
  • Barra Tabela

A caixa de diálogo Inserir Bloco na Célula permite inserir blocos na célula de uma tabela, no desenho atual. Você também pode inserir arquivos DWG e DXF como blocos.

Para abrir a caixa de diálogo Inserir Bloco na Célula, execute o comando TABLEMOD e clique no botão Inserir referência do bloco () na barra de ferramentas Tabela.

Nota:
  • Você pode ter ambos, texto e blocos, em uma única célula.
  • Se o bloco contiver atributos, então você é solicitado a inserir valores para os atributos na linha de Comando, ou através da caixa de diálogo Editar Atributos, dependendo do valor da variável de sistema ATTDIA.

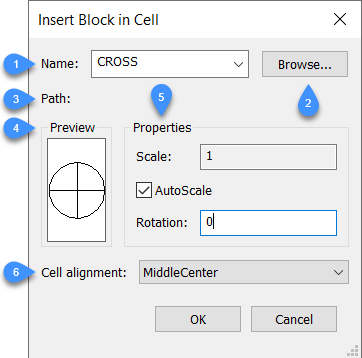

  1. Nome
  2. Procurar
  3. Caminho
  4. Visualizar
  5. Propriedades
  6. Alinhamento da célula

Nome

Especifica o nome do bloco, cuja definição existe no desenho. Também pode ser um arquivo DWG ou DXF no computador ou na rede.

Procurar

Seleciona um arquivo DWG ou DXF do seu computador ou rede. Abre a caixa de diálogo Abrir arquivo de desenho.

Nota: Colocar um desenho grande em uma célula pequena pode levar à instabilidade do programa.

Caminho

Informa o caminho para o bloco, se o bloco foi aberto a partir de um arquivo DWG ou DXF.

Visualizar

Exibe uma prévia da definição do bloco selecionado.

Nota: Quando a célula é pequena, o bloco ou desenho pode ser pouco perceptível. Você pode aumentar o tamanho da linha ou coluna para acomodar os blocos. Uma célula pode conter texto e um ou mais blocos. Quando um modelo 3D é colado na célula, a vista 2D em planta é exibida.

Propriedades

Define propriedades adicionais do bloco selecionado.

Escalar
Especifica o valor da escala do bloco.
  • Valores maiores do que 1 aumentam o bloco.
  • 1 insere o bloco no tamanho real.
  • Valores menores que 1 fazem o bloco menor.
  • Valores menores que zero invertem o bloco, como espelhando este.
Nota: Esta opção não está disponível quando AutoScale está Ativo.
AutoScale
Tamanho do bloco para caber na célula.
  • Liga: o bloco é redimensionado para caber na célula
  • Desl: a célula é redimensionada para se ajustar ao bloco
Rotação
Rotaciona o bloco em seu ponto central (e não no ponto de inserção). Entre um ângulo:
  • Angulos positivos rotacionam o bloco no sentido anti-horário.
  • 0 - não rotaciona o bloco.
  • Angulos negativos rotacionam o bloco no sentido horário.
Nota: O ângulo de rotação especificado depende da variável do sistema AUNITS.

Alinhamento da célula

Alinha o bloco na célula.
