Gerenciador de Interferências painel (Experimental)
Aviso de responsabilidade
O Gerenciador de Interferência é um recurso experimental que pode ainda não estar estável, e poderá ser removido no futuro. Use o comando GERENCIARECURSOSEXPERIMENTAIS para Ativar ou Desativar os recursos experimentais.
O modo Experimental está desativado por predefinição. Ativar ou desativar o modo Experimental requer a reinicialização do BricsCAD.
Descrição
O painel Interference Manager permite identificar e gerenciar a interferência entre sólidos 3D ou referências de blocos em modelos 3D complexos.
Quando o modo Experimental está ativado, o painel Gerenciador de Interferências está ativo.
- Inicie o comando GERENCIARINTERFERENCIAPAINELABRIR.
- Clique com botão-direito em um painel da Faixa/barra e escolha Gerenciador de Interferência na lista Painéis.
- Inicie o comando VARRERINTERFERENCIAS.
Para fechar o painel Gerenciador de Interferência, inicie o comando GERENCIARINTERFERENCIAPAINELFECHAR.

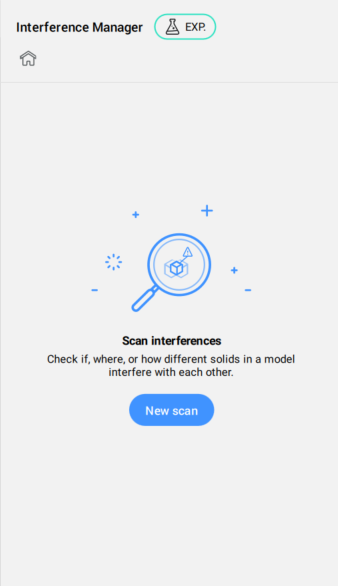

Pressione o botão Nova varredura para abrir a janela Configuração que permite iniciar a varrer interferências.
- Home
- Seleção
- Configurações

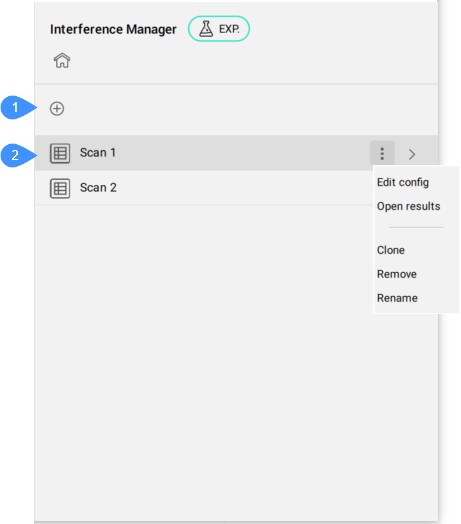

Home
Reinicia a varredura de interferências ou abre a janela Home que contém as varreduras salvas.
- Nova varredura
- Lista de varreduras salvas
- Nova varredura
- Abre a janela Configuração para iniciar um nova varredura.
- Lista de varreduras salvas
- Lista as varreduras salvas.

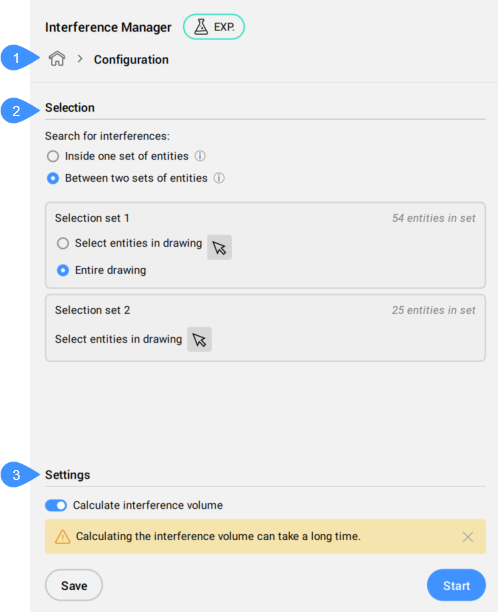

Seleção
Define as entidades que serão pesquisadas em busca de interferências.
- Dentro de um conjunto de entidades
- Procura por interferência em um conjunto específico de entidades.
- Entre dois conjuntos de entidades
- Procura por interferência entre dois conjuntos distintos de entidades.
- Conjunto de seleção
- Define o conjunto de seleção da entidades.
Configurações
- Calcular volume de interferência
- Alterna a opção para calcular o volume de interferência.

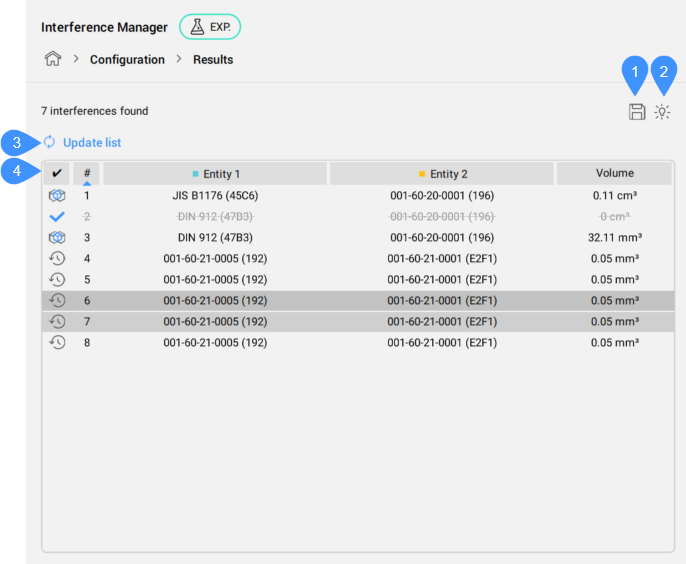

Resultados
- Salvar
- Destacar as entidades interferentes
- Atualizar lista
- Lista das entidades que interferem
- Salvar
- Salva a configuração e os resultados dessa varredura. A caixa de diálogo Salvar varredura de interferência é aberta.
Nota: As varreduras salvas só podem ser acessadas durante a sessão atual, e serão perdidas quando o desenho for fechado.
- Destacar as entidades interferentes
- Alterna a exibição das entidades interferentes e dos volumes de interferência em cores distintas, enquanto o restante das entidades é transparente. As entidades interferentes são coloridas em ciano e amarelo, enquanto o volume de interferência é vermelho.
- Atualizar lista
- Reavalia todos os pares de interferência desatualizados na lista de resultados.
- Lista das entidades que interferem
- Lista todos os pares de interferência encontrados entre entidades e exibe os volumes de interferência.
A lista pode ser classificada por qualquer uma de suas colunas. Navegue facilmente através dos pares de interferência usando as teclas acima e abaixo. Selecione uma ou várias linhas para visualizar suas interferências simultaneamente no modelo.
Enquanto mantém aberta a janela Resultados como uma lista de verificação, você pode executar comandos, como DMPUSHPULL ou MANIPULAR para resolver a interferência geométrica.
- Status
- Exibe o status das entidades interferentes.
- Interferência
- Entidades estão interferindo.
- Desatualizado
- Uma das entidades interferentes pode estar desatualizada.
- Resolvido
- A interferência entre entidades foi resolvida.
- Não pode ser encontrado
- Uma das entidades interferentes não pode ser encontrada. Esta poderia ter sido excluída ou descarregada.
- Posição
- Exibe o número da posição do par de entidades interferentes.
- Entidade 1
- Exibe a primeira entidade no par de entidades interferentes. É colorido em ciano no modelo.
- Entidade 2
- Exibe a segunda entidade no par de entidades interferentes. É colorido de amarelo no modelo.
- Volume
- Exibe o valor do volume de interferência. O volume de interferência é colorido em vermelho no modelo.
