Importieren von Autodesk Revit Familien in BricsCAD

Befehle

IMPORT, EINFÜGE

Haftungsausschluss

Sofern nicht anders angegeben, bezieht sich das in diesem Artikel verwendete Wort Revit auf die Revit® Software von Autodesk® und ihre Peripheriegeräte.

Wichtiger Hinweis, bevor Sie loslegen

BricsCAD V26 unterstützt derzeit nur den Import von Revit 2015-2026 Dateien. Die vorherigen BricsCAD-Versionen unterstützen den Import von Revit®-Dateien, wie in der folgenden Tabelle gezeigt. Wenn Sie ein Modell importieren möchten, das in einer späteren Version von Revit® erstellt wurde, sollten Sie erwägen, das Modell als IFC-Datei in BricsCAD zu importieren. Weitere Informationen finden Sie im Artikel IFC-Import und -Export in BricsCAD.

BricsCAD BIM-Version Unterstützte Revit®-Version
BricsCAD BIM V22 Revit 2015-2022
BricsCAD BIM V23 Revit 2015-2023
BricsCAD BIM V24.1 Revit 2015-2023
BricsCAD BIM V24.2 Revit 2015-2024
BricsCAD BIM V25.1 Revit 2015-2024
BricsCAD BIM V25.2 Revit 2015-2025
BricsCAD BIM V26.1 Revit 2015-2025
BricsCAD BIM V26.2 Revit 2015-2026

Importieren von Dateien der RFA-Familien

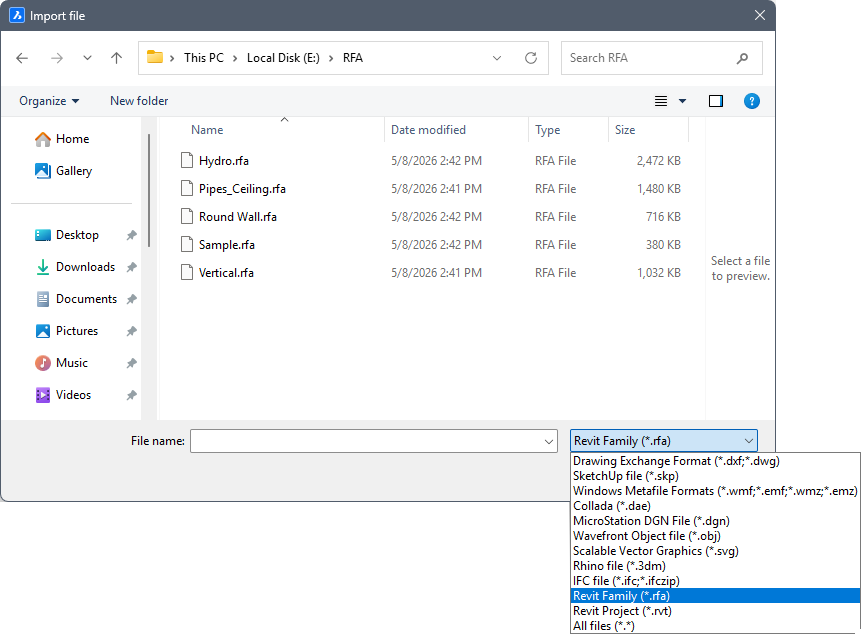

  1. Führen Sie den Befehl IMPORT aus, um den Dialog Importiere Datei zu öffnen.

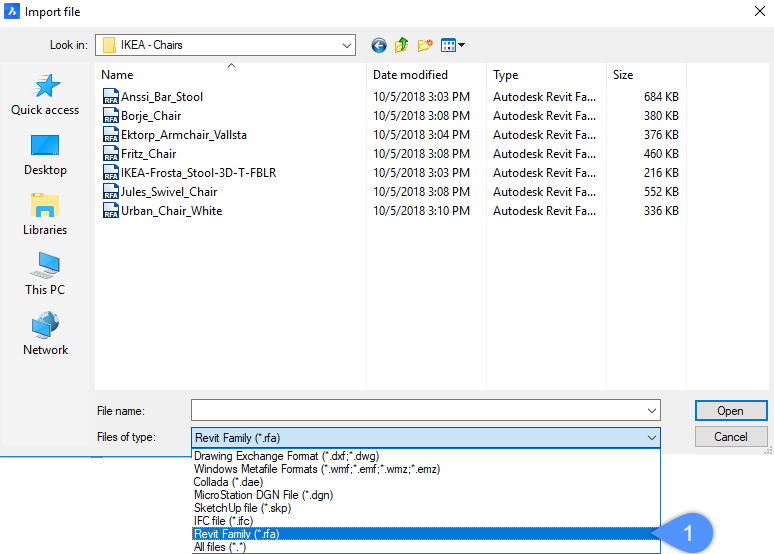

  2. Wählen Sie Revit Familiy (* .rfa) (1) in der Liste Dateityp aus.


  3. Wählen Sie die RFA-Datei aus, die Sie importieren möchten.
  4. Klicken Sie auf Öffnen, um die Revit®-Familie zu importieren.

    Wenn die Datei der RFA-Familie importiert wird, wird die Geometrie aus dieser Datei als separate 3D-Volumenkörper in BricsCAD hinzugefügt.

Vorgehensweise: Einfügen von Dateien aus der RFA-Familie

Anmerkung:
  • Wenn DBKS = EIN (Dynamisches BKS), wird das RFA-Objekt an der 3D-Volumenkörper-Fläche unter dem Cursor ausgerichtet.
  • Wenn DYN = EIN (Dynamische Bemaßung), werden die Abstände von der nächsten parallelen Kante auf der Fläche des 3D-Volumenkörpers angezeigt.

Einfüge verwenden

  1. Führen Sie den Befehl EINFÜGE aus, um den Dialog Block einfügen zu öffnen.

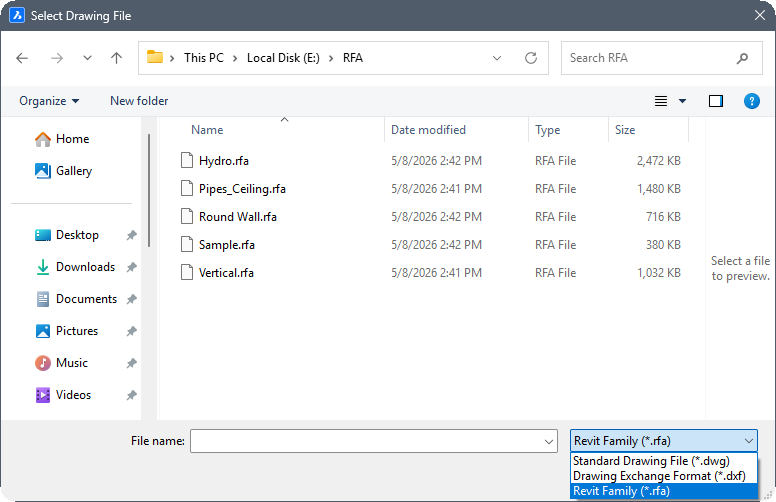

  2. Wählen Sie Durchsuchen..., um den Dialog Zeichnungsdatei wählen zu öffnen.
  3. Navigieren Sie zu dem Ordner, in dem Ihre RFA-Familiendateien gespeichert sind.

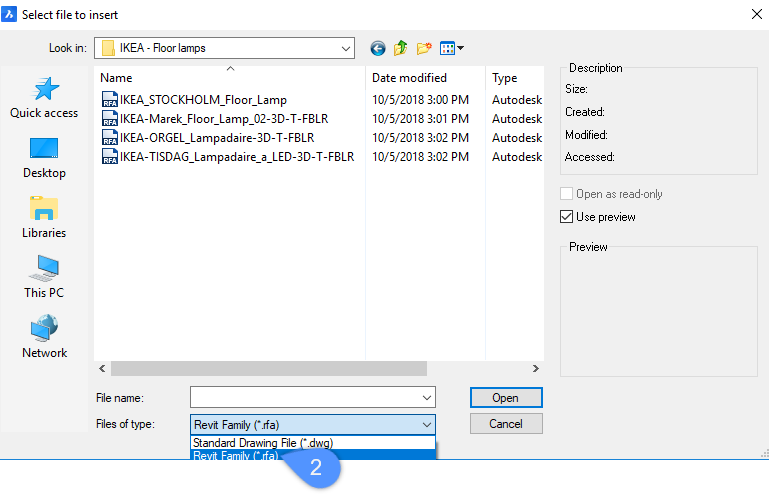

  4. Wählen Sie Revit Familiy (* .rfa) (2) in der Liste Dateityp aus.


  5. Wählen Sie die RFA-Datei aus, die Sie importieren möchten.

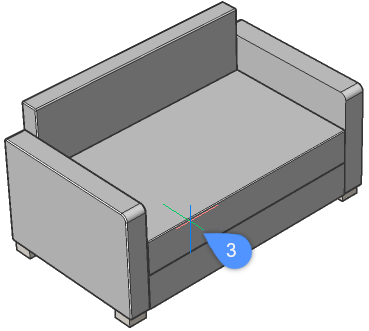

    Die ausgewählte Datei wird an den Cursor (3) angehängt.

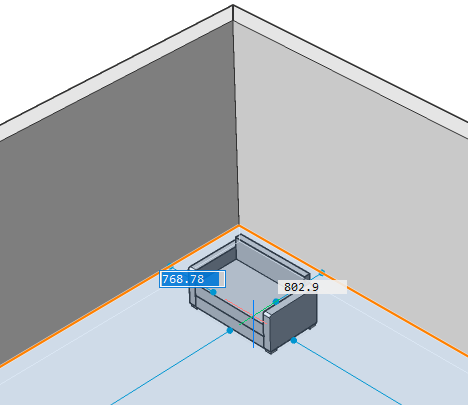

    Die folgende Abbildung zeigt das Einfügen eines Sofas aus einer Revit®-Familie, wenn sowohl DYN als auch DBKS eingeschaltet sind.



  6. Gehen Sie wie folgt vor, um die ausgewählte Datei aus der RFA-Familie mithilfe der dynamischen Bemaßungsfelder zu platzieren:
    • Drücken Sie die TAB-Taste, um eines der dynamischen Bemaßungs Felder zu wählen, geben Sie dann einen Wert ein und drücken Sie die TAB-Taste, um die Bemaßung zu sperren. Die gesperrte Bemaßung wird in rot dargestellt.
    • Wiederholen Sie den vorherigen Schritt, um ein anderes dynamisches Bemaßungsfeld zu sperren.
    • Drücken Sie optional die TAB-Taste, um die dynamischen Bemaßungen anzupassen.
    • Drücken Sie die Eingabetaste, um die aktuelle Position zu akzeptieren.

Verwenden des Panels Bibliothek

  1. Öffnen Sie den Dialog Einstellungen und suchen Sie nach der Systemvariablen COMPONENTSPATH.
  2. Fügen Sie den RFA-Stammordner zur Pfadliste hinzu.
  3. Der Inhalt des ausgewählten Ordners wird automatisch im Panel Bibliothek angezeigt.
  4. Wählen Sie bei Bedarf im Menü des Panels Bibliothek die Option Miniaturansichten generieren.

  5. Wählen Sie die RFA-Datei im Panel Bibliothek aus, um sie in Ihrem Modelbereich zu platzieren.

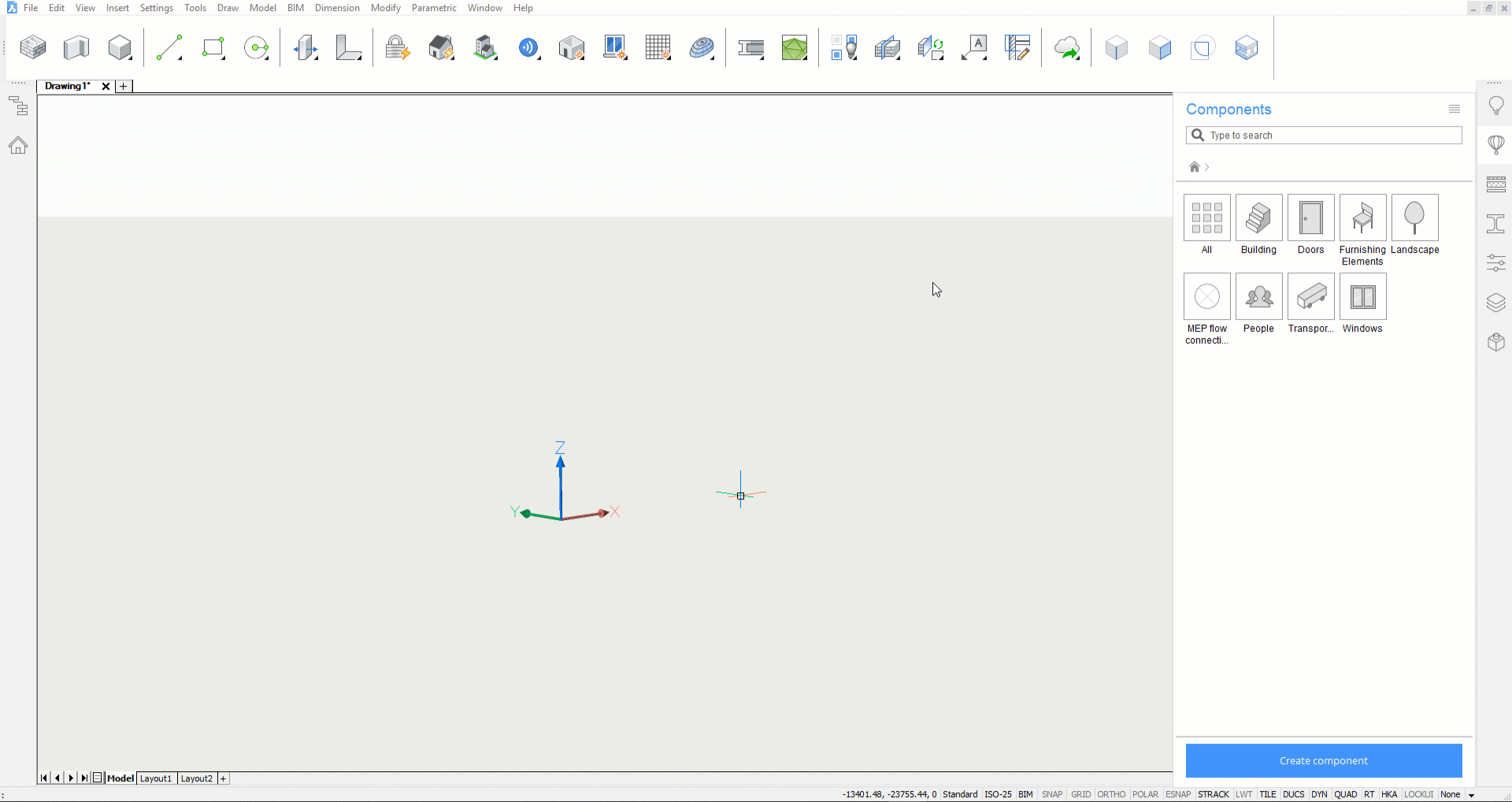

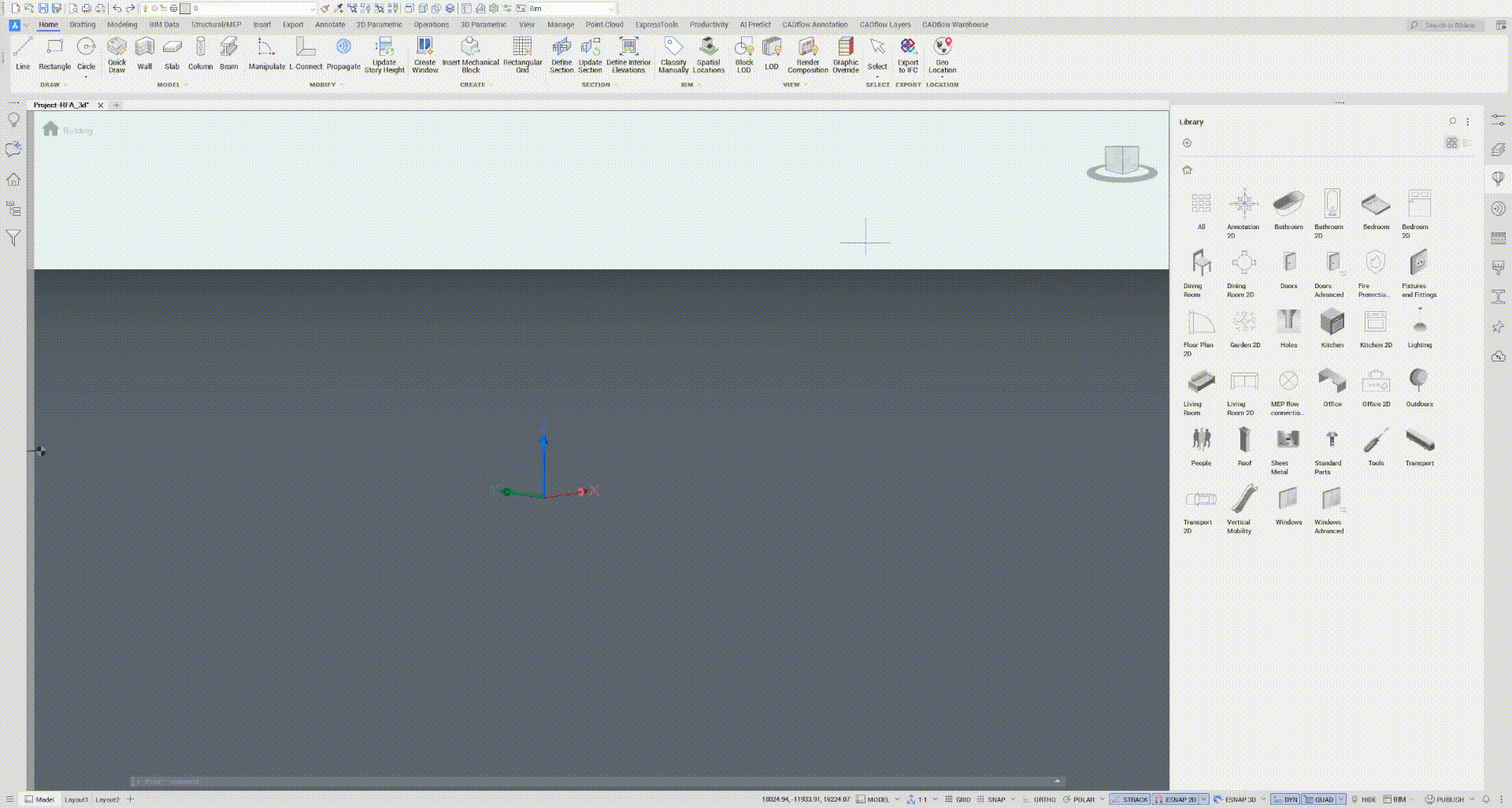

Das folgende animierte GIF zeigt, wie der RFA-Stammordnerpfad zum Bibliotheksverzeichnispfad hinzugefügt wird.
