Reihen von mechanical Blöcken

Übersicht

Verwenden Sie die Befehle REIHE, REIHERECHTECK, REIHEKREIS, REIHEPFAD und BMEINFÜGE.

BricsCAD® ermöglicht es Ihnen, dieselben Objekte auf reguläre Art und Weise mehrfach einzufügen. Alle Einfügungen können gleichmäßig (in gleichem Abstand) entlang einer Linie, eines Kreises oder einer beliebigen Kurve angeordnet werden. Auch Muster höherer Ordnung (z. B. rechteckig oder zylindrisch) werden unterstützt. Dies wird durch die Technologie der assoziativen Reihen erreicht: Rechteckig, polar und Pfad.

Assoziative Reihen sind permanente Objekte, die nach der Erstellung jederzeit (manuell oder automatisch) bearbeitet werden können, um die Anzahl der Elemente oder den Abstand zwischen ihnen zu ändern. Alle Reihen in Ihrem Modell werden im Panel Mechanical Browser aufgelistet und können dort bearbeitet werden.

Alle Objekte können in einer Reihe angeordnet werden, einschließlich mechanical Blöcke, Unterbaugruppen, Normteile und Bohrungen.

Erstellen einer Reihe von Komponenten

Verwenden Sie eines der Werkzeuge für Reihen aus der Multifunktionsleiste Start > Ändern im Mechanical Arbeitsbereich:

  • Rechteckige Reihe
  • Polare Reihe
  • Pfad Reihe

Eine andere Möglichkeit, eine Reihe von Komponenten zu erstellen, besteht darin, den Befehl EINFÜGE zu verwenden, wobei für Einfügepunkt die Option Am Bildschirm definieren aktiviert sein muss, dann wählen Sie in der Befehlszeile die Option Mehrere > Reihe.

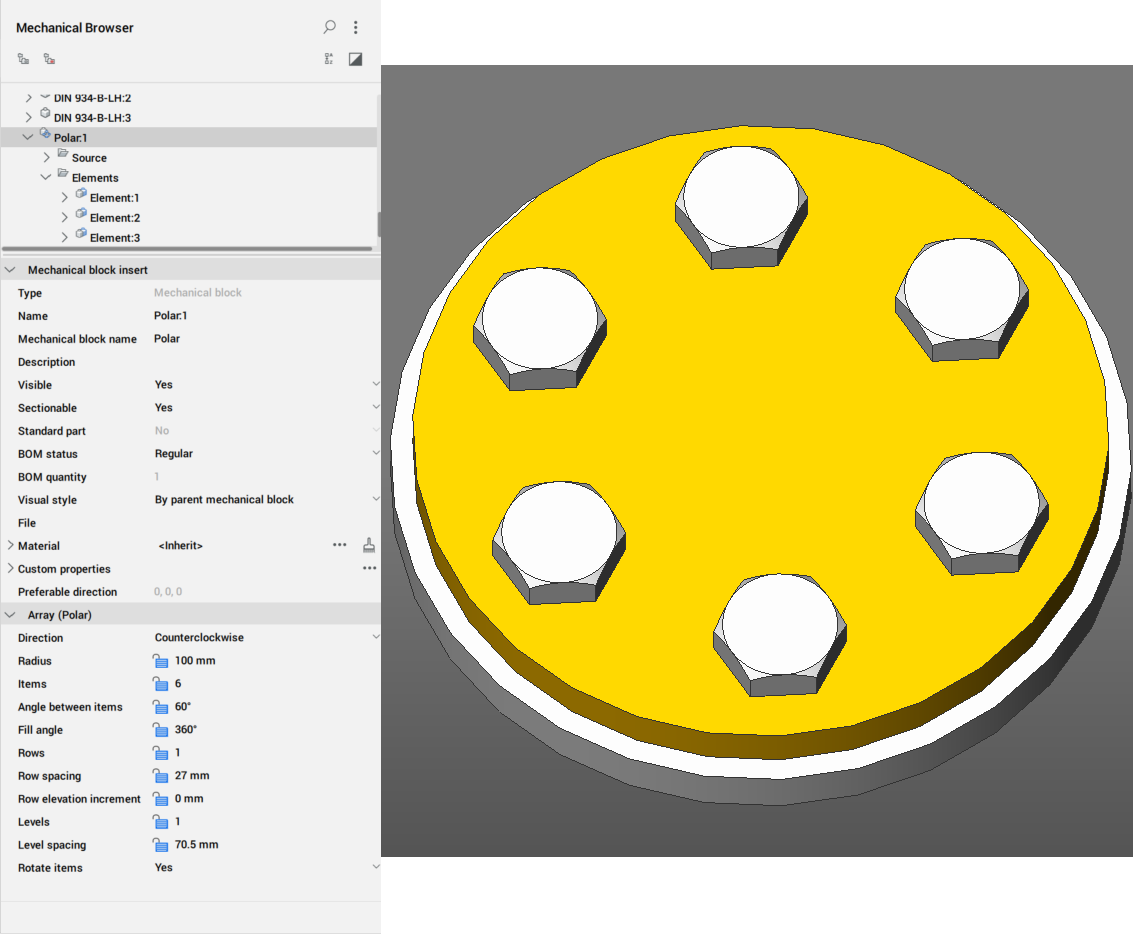

Reihen von mechanical Blöcken im Mechanical Browser

Reihen von mechanical Blöcken werden als spezielle Knoten im Mechanical Browser Panel dargestellt. Sie werden nach dem Typ der Reihe (Rechteck, Polar oder Pfad) benannt, gefolgt von einem Semikolon und dem Index der Reihe (zum Beispiel Rechteck:1, Polar:2, Pfad:3). Diese Knoten haben die gleichen Eigenschaften wie reguläre assoziative Reihen. Die Eigenschaften können verwendet werden, um die Anzahl der Elemente in der Reihe, den Abstand/Winkel zwischen ihnen und andere Parameter der Reihe zu ändern. Sie können auch jeder Eigenschaft einen permanenten Ausdruck zuweisen. Er wird verwendet, um den Wert der Eigenschaft automatisch neu zu berechnen, wenn sich ihre Steuerparameter ändern.

Jeder Knoten der Reihe hat 2 untergeordnete Knoten, Quelle und Elemente:
  • Unter dem Knoten Quelle finden Sie die eingefügte Komponente und ihre Parameter.
  • Der Knoten Elemente kann zu einer Liste von Reihen-Elementen erweitert werden, mit der Möglichkeit, ein bestimmtes Element innerhalb der Reihe auszublenden oder seinen visuellen Stil zu ändern.

Reihen von mechanical Blöcken und Stücklisten

Reihen von mechanical Blöcken sind für die Produktstruktur transparent. Mechanical Blöcke in Reihen werden als direkt in dieselbe Baugruppe eingefügt betrachtet. In den STÜCKLISTEN der obersten Ebene werden also die in die Reihen der obersten Ebene eingefügten mechanical Blöcke als mechanical Blöcke der obersten Ebene aufgeführt.

Die Spalte Menge in der STÜCKLISTE wird mit der Gesamtzahl der Einfügungen desselben mechanical Blocks gefüllt, einschließlich der mechanical Blöcke in Reihen.

Reihen von parametrischen mechanical Blöcken, parametrischen Blöcken, externen parametrischen Referenzen, Standardbauteilen und Bohrungen

Um die Parameter der Blöcke innerhalb einer Reihe verfügbar zu machen, müssen die Parameter vor der Reihe-Erstellung verknüpft werden (mit dem Kontextmenübefehl Link zum Parameter). Nach der Erstellung der Reihe stehen die Parameter zur Bearbeitung im Panel Parameter-Manager zur Verfügung.

Der Link zum Parameter wird entfernt, kann aber für Blockparameter der Reihe wiederhergestellt werden, indem das gleiche Kontextmenüebefehl Link zum Parameter verwendet wird. Technisch gesehen sind die Parameter mit dem Quellelement einer Reihe assoziiert. Wenn dieses Quellelement parametrisch bearbeitet wird, werden alle anderen Elemente der Reihe entsprechend geändert.

Normteile und Bohrungen sind mechanical Blöcke, deren Parameter Sie innerhalb der Reihen bearbeiten können. Sie können auf einfache Weise ein Teil mit vielen Bohrungen erstellen und die Anzahl, Position und Größe der Bohrungen parametrisch steuern und zusätzlich eine parametrische Schraube einfügen. Diese Technologie ermöglicht es Ihnen, parametrische Flansch-Baugruppe mit mehreren Konfigurationen zu erstellen.
