Skizzierung

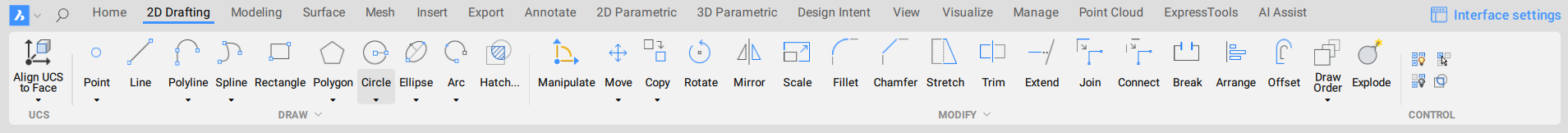

Mit dem Skizzierung-Werkzeugsatz können Sie 2D-Profile zeichnen, die extrudiert oder gedreht werden können, um 3D-Volumenkörper und Oberflächen zu erstellen, oder um Volumen zu/von vorhandenen Objekten hinzuzufügen/zu subtrahieren. Skizzierung-Werkzeuge sind auf der Registerkarte 2D-Konstruieren der Multifunktionsleiste des Arbeitsbereichs Mechanical verfügbar:

Skizzen werden in der XY-Ebene des aktuellen Benutzerkoordinatensystems (BKS) erstellt. Da das dynamische BKS standardmäßig aktiviert ist, können Sie 2D-Objekte auf der 3D-Volumenkörperfläche unter dem Cursor erstellen. Verwenden Sie das Werkzeug BKS auf Fläche ausrichten, um das BKS gemäß Ihren Anforderungen zu positionieren.

Zu den Zeichenwerkzeugen gehören bekannte 2D-Grundkörper wie Rechtecke/Polygone, Kreise/Bögen/Ellipsen, Polylinien und Splines.

Verwenden Sie die Werkzeuge Verschieben, Kopieren, Drehen, Spiegeln und 2D Reihe, um die Skizzen zu bearbeiten.

Verwenden Sie die Befehle ABRUNDEN, FASE, STRECKEN, STUTZEN, VERBINDEN, VERB, BRUCH, VERSETZ und DEHNEN um die Skizzen zu bearbeiten.

Verwenden Sie 2D-Abhängigkeiten, um die Skizzen parametrisch zu machen.

Anmerkung: Der Wert der Systemvariablen DELOBJ (Objekt löschen) steuert, ob Skizzen-Objekte gelöscht werden, wenn sie von DMEXTRUSION oder DMROTATION zum Erstellen von 3D-Volumenkörpern oder Oberflächen verwendet werden.
