REIHEKREIS Befehl

Erzeugt eine Reihe von Objekten in einer kreisförmigen Anordnung.

BricsCAD Shape; BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM
Symbol:

Beschreibung

Verteilt Objekt Kopien gleichmäßig und assoziativ um ein kreisförmiges Muster oder um einen Mittelpunkt oder einer Drehachse. Es können mehrerer Zeilen und Ebenen erstellt werden.

Optionen im Befehl

ASsoziativ
Legt fest, ob ein assoziatives Reihen-Objekt erstellt wird oder nur eine nicht assoziative Reihe von Kopien der ausgewählten Objekte.
Anmerkung: Die Standardeinstellung wird in der Systemvariablen ARRAYASSOCIATIVITY gespeichert.
Anmerkung: Parameter für assoziative Reihen können mit parametrischen Ausdrücken in den Reihen-Eigenschaften festgelegt werden, die Sie im Mechanical Browser, im Panel Eigenschaften oder mit dem Befehl REIHEBEARB finden.
Basis Punkt
Legt den Basispunkt der Reihe fest. Die Elemente werden relativ zum Basispunkt platziert.
Objekte
Definieren Sie die Anzahl der Objekte in der Reihe.
Winkel zwischen
Legt den Winkel zwischen zwei aufeinanderfolgenden Objekten fest.
Füllwinkel
Definiert den Winkel zwischen dem ersten und dem letzten Objekt in der Anordnung.
Zeilen
Spezifiziert die Anzahl der Zeilen, den Abstand zwischen den aufeinander folgenden Zeilen und die schrittweise Erhöhung.
Abstand
Spezifiziert den Abstand zwischen aufeinanderfolgenden Zeilen.
Gesamt
Spezifiziert den Abstand zwischen der ersten und der letzten Zeile.
Inkrementelle Erhöhung zwischen den Reihen
Spezifiziert die Erhöhung oder Verringerung des Abstands für jede nachfolgende Zeile.

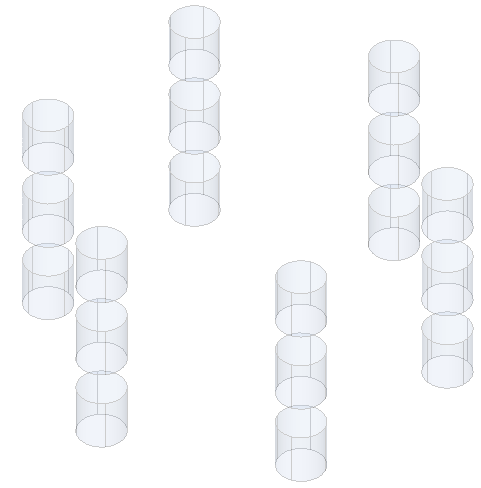

Ebenen
Erzeugt 3D-Reihen durch Angabe der Anzahl und des Abstands der Ebenen.
Abstand
Spezifiziert den Abstand zwischen aufeinanderfolgenden Ebenen durch Eingabe eines Wertes oder Auswahl von zwei Punkten.
Gesamt
Spezifiziert den Abstand zwischen der untersten und der obersten Ebene.
Ausdruck
Eine mathematische Formel oder Gleichung kann zur Ableitung des Wertes verwendet werden.

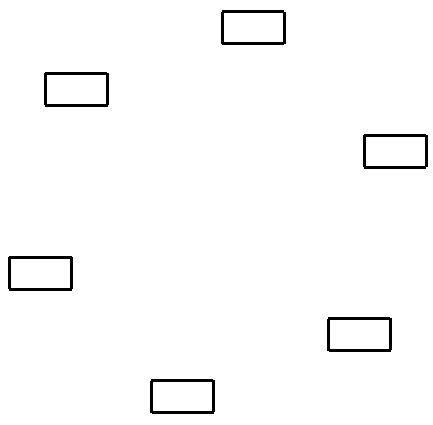

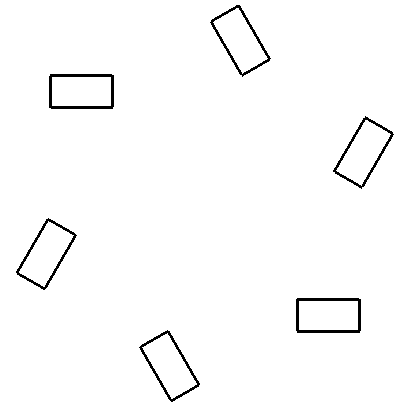

Drehen
Definiert, ob die Objekte um die Kreisbahn gedreht werden oder ob sie die Ausrichtung der Ausgangsobjekte beibehalten.
beenden (X)
Übernimmt die aktuellen Einstellungen und schließen den Befehl.
