BIMTREPPE Befehl

Erstellt Treppen.

BricsCAD Shape; BricsCAD BIM

Symbol:

Beschreibung

Erstellt Treppen zwischen zwei Bodenplatten oder leeren Bereiche. Dieser Befehl verwendet den Abstand zwischen den Z-Werten der ausgewählten Start- und Endebene als Höhe.

Die Treppe wird automatisch angezeigt, wenn der Cursor bewegt wird. Welche Art von Treppe erstellt wird, hängt von der Position des Cursors in Bezug auf die Position des ausgewählten Startpunkts ab.

Anmerkung: Die Treppe wird als parametrischer Block erstellt. Der Treppentyp wird automatisch zugewiesen und kann im Panel Eigenschaften bearbeitet werden. Die Bearbeitung dieser Eigenschaft hat keinen Einfluss auf die Geometrie der Treppe.

Methode

Es gibt zwei Methoden, um Treppen mit dem Befehl BIMTREPPE zu erstellen:

  • Wählen Sie eine horizontale Fläche eines Volumenkörpers aus.
  • Wählen Sie einen leeren Bereich.

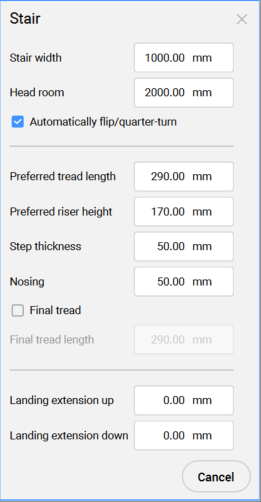

Das Befehlspanel Treppe wird geöffnet, in dem Sie die Einstellungen beim Platzieren der Treppe einfach ändern können.

Treppenbreite
Legt die Treppenbreite der Treppe fest.
Der Standardwert ist 40 für MEASUREMENT=0 (Zoll) und 1000 für MEASUREMENT=1 (Millimeter).
Kopffreiheit
Legt die minimale Kopffreiheit der Treppe fest.

Der Standardwert ist 80 für MEASUREMENT=0 (Zoll) und 2000 für MEASUREMENT=1 (Millimeter).

Automatisches Umklappen/Vierteldrehen
Schaltet den Treppentyp um.
Bevorzugte Laufflächenlänge
Legt die bevorzugte Laufflächenlänge der Treppe fest.
Der Standardwert ist 11,5 für MEASUREMENT=0 (Zoll) und 290 für MEASUREMENT=1 (Millimeter).
Bevorzugte Steigungshöhe
Legt die bevorzugte Steigungshöhe der Treppe fest.
Der Standardwert ist 7 für MEASUREMENT=0 (Zoll) und 170 für MEASUREMENT=1 (Millimeter).
Stufenstärke
Legt die Stärke der einzelnen Stufen fest.
Der Standardwert ist 2 für MEASUREMENT=0 (Zoll) und 50 für MEASUREMENT=1 (Millimeter).
Nosing
Legt den horizontalen Abstand der Überlappung zwischen nachfolgenden Laufflächen fest.
Der Standardwert ist 2 für MEASUREMENT=0 (Zoll) und 50 für MEASUREMENT=1 (Millimeter).
Austritt
Steuert die Bildung einer Trittfläche in der Höhe der oberen Begrenzungsplatte.
Austritt Laufflächenlänge
Legt die Länge der letzten Lauffläche fest.

Der Standardwert ist 11,5 für MEASUREMENT=0 (Zoll) und 290 für MEASUREMENT=1 (Millimeter).

Podest Verlängerung Aufstieg
Verlängerung der mit dem Befehl BIMTREPPE erstellten Podeste in Richtung oben. Der Standardwert ist 0.
Podest Verlängerung Abstieg
Verlängerung der mit dem Befehl BIMTREPPE erstellten Podeste in Richtung unten. Der Standardwert ist 0.
Anmerkung: Der letzte Wert für die obigen Einstellungen wird gespeichert.
Anmerkung: Für alle Eigenschaften werden beim Erstellen der Treppe Parameter erstellt, die die Abhängigkeiten des parametrischen Treppenblocks steuern. Diese Parameter können anschließend im Abschnitt Parameter des Panels Eigenschaften individuell geändert werden.

Optionen im Befehl

Viertel Drehung
Dreht die Richtung des Treppencursors um 90 Grad.
Anmerkung: Alternativ können Sie die Taste Strg einmal drücken, um den Treppencursor um 90 Grad zu drehen.
Umklappen
Dreht die Richtung des Treppencursors um 180 Grad.
Anmerkung: Alternativ können Sie die Taste Strg zweimal drücken, um den Treppencursor um 180 Grad zu drehen.
U-förmig

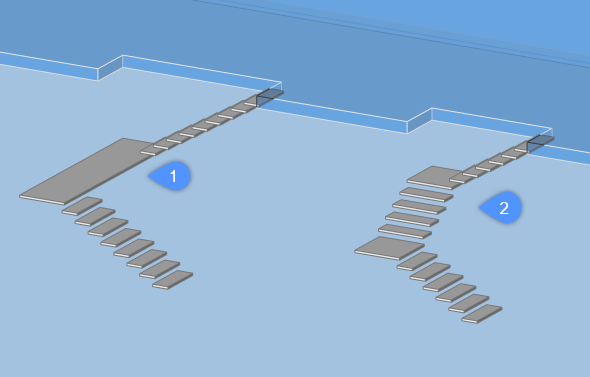

Schaltet zwischen zwei verschiedenen U-Formen um:
  • Zweiflügelige U-förmige Treppen (1): Mit einem einzigen rechteckigen Podest-Volumenkörper, der den senkrechten Abstand zwischen den beiden gegenüberliegenden Treppenläufen überbrückt.
  • Dreiläufige U-förmige Treppe (2): Mit zwei quadratischen Podest-Volumenkörpern zwischen jedem Paar von aufeinanderfolgenden Treppenläufen.
Anmerkung: Drücken Sie die Strg-Taste, um die möglichen Treppentypen in Bezug auf die aktuelle Position des Treppencursors zu wechseln.
Anmerkung: Um die Funktionen der Strg-Taste verwenden zu können, muss HOTKEYASSISTENT auf Ein eingestellt sein.
