Eigenschaft hinzufügen Dialog

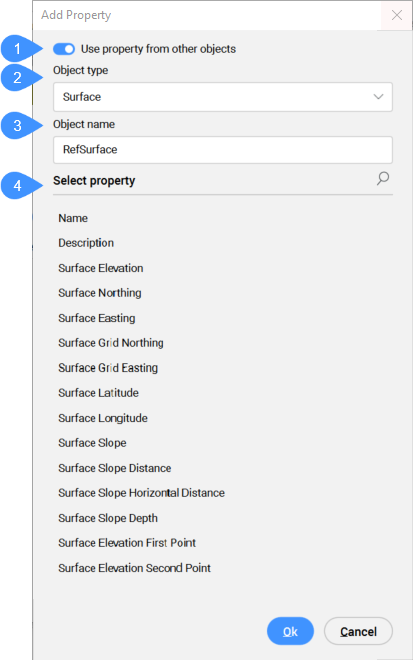

Im Dialog Eigenschaft hinzufügen können Sie Eigenschaften zu Textinhalten für Beschriftungsstile hinzufügen.

  1. Eigenschaften von anderen Objekten verwenden
  2. Objekttyp
  3. Objektname
  4. Eigenschaft auswählen

Eigenschaften von anderen Objekten verwenden

Schalten Sie diese Option um, wenn Sie diesem Beschriftungsstil Eigenschaften aus anderen Civil-Objekten hinzufügen möchten.

Objekttyp

Wählen Sie den Objekttyp aus, aus dem Sie die Eigenschaft auswählen möchten. Eigenschaften können aus Civil Punkte, Oberflächen, horizontale Achsen oder vertikale Achsen hinzugefügt werden.

Objektname

Zeigt den Objektnamen an.

Eigenschaft auswählen

Wählen Sie die Eigenschaft aus, die Sie in den Beschriftungsstil aufnehmen möchten. Es ist möglich, die folgenden Attribute einzubeziehen:

Aus Civil Punkt:

  • Name

  • Beschreibung

  • Punkt Ostwärts

  • Punkt Nordrichtung

  • Punkt Höhe

  • Beschreibung der Punktfüllung

  • Punktnummer

  • *Benutzerdefiniertes Attribut für Civil Punkt*

Aus der Oberfläche:

  • Name

  • Beschreibung

  • Oberflächen Höhe

  • Oberfläche Nordrichtung

  • Oberfläche Ostrichtung

  • Oberfläche Raster Nordrichtung

  • Oberfläche Raster Ostrichtung

  • Oberfläche Breitengrad

  • Oberfläche Längengrad

  • Oberflächen Neigung

  • Oberflächen Neigung Abstand

  • Oberflächen Neigung Horizontal Abstand

  • Oberflächen Neigung Tiefe

  • Oberflächen Höhe Erster Punkt

  • Oberflächen Höhe Zweiter Punkt

Aus horizontale Achse:

  • Name

  • Beschreibung

  • Achsstation-Wert

  • Achsenversatz-Wert

Aus vertikale Achse

  • Name

  • Beschreibung

Anmerkung: Wenn Sie Eigenschaften aus der Oberfläche, der vertikalen oder horizontalen Achse hinzufügen, die im Beschriftungsstil angezeigt werden sollen, stellen Sie sicher, dass Sie im Panel Eigenschaften von Civil Punkte die entsprechenden Referenzen auswählen.
