CAEANALYZE2D comando
Ejecuta un análisis de elementos finitos en 2D.
Ícono:
Descripción
Ejecuta un análisis de elementos finitos 2D para un contorno 2D cerrado o una cara plana 3D que debe estar en el plano XY del sistema de coordenadas universales.
Método

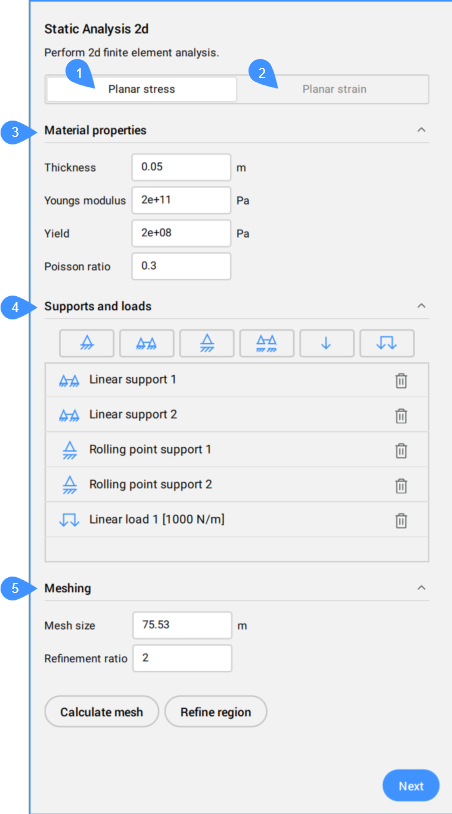

Seleccione un contorno 2D cerrado o una cara plana 3D como entrada para abrir el panel contextual de comandos Análisis estático 2D que permite definir los parámetros materiales y físicos, las cargas y los soportes, así como una malla para el contorno de entrada. A continuación, ejecute el análisis e inspeccione visualmente e interactúe con los resultados del análisis.
Los parámetros físicos y de material incluyen los módulos de Young, la relación de Poisson, el rendimiento y el grosor. Las cargas incluyen fuerzas puntuales y presiones lineales, y los apoyos incluyen apoyos puntuales y lineales. Los resultados del análisis contienen un resumen de los valores de entrada, algunos valores de salida globales (tiempo de ejecución, tensión máxima de von Mises, desplazamiento máximo y un factor de seguridad) y una visualización de malla coloreada del desplazamiento o las tensiones de Von Mises.
- Modo de tensión plana
- Modo de deformación plana
- Propiedades del material
- Soportes y cargas
- Mallado
- Modo de tensión plana
- Ejecuta el análisis en el modo de tensión plana. Este modo debe usarse cuando se supone que el tensor de tensión no tiene componentes fuera del plano.
- Modo de deformación plana
- Ejecuta el análisis en el modo de deformación planar. Este modo debe utilizarse cuando se supone que la deformación en la dirección Z es cero.
- Propiedades del material
- Define las propiedades del material.
- Espesor
- Define el espesor del material.
- Módulo de Young
- Define el módulo de Young del material.
- Rendimiento
- Define el rendimiento del material.
- Relación de Poisson
- Define la relación de Poisson.
- Soportes y cargas
- Define las Cargas (fuerzas puntuales y presiones lineales) y los soportes (soportes puntuales y lineales, soportes de punto rodante y soportes lineales). Las cargas y los soportes se pueden colocar sobre entidades curvas.
- Punto de apoyo
- Define el punto de apoyo haciendo clic en la ubicación del punto en el límite de la región en el dibujo. El punto de apoyo tiene una representación gráfica (símbolo) en el dibujo.Nota: La escala de anotación determina el tamaño de los símbolos de soportes y cargas en el espacio modelo.
- Soporte lineal
- Define el soporte lineal haciendo clic en las ubicaciones del primer y segundo punto en el contorno de la región en el dibujo. El soporte lineal tiene una representación gráfica en el dibujo.
- Soporte de punto de rodadura
- Define el soporte de punto rodante haciendo clic en la ubicación del punto en el límite de la región en el dibujo. El soporte de punto tiene una representación gráfica (símbolo) en el dibujo.
- Soporte lineal rodante
- Define el soporte lineal rodante haciendo clic en las ubicaciones del primer y segundo punto en el límite de la región en el dibujo. El soporte lineal tiene una representación gráfica en el dibujo.
- Carga puntual
- Define la carga puntual haciendo clic en la ubicación del punto en el límite de la región en el dibujo. A continuación, especifique el ángulo de la carga con respecto a la tangente del contorno (90 grados por defecto, por ejemplo, perpendicular al contorno) y especifique la magnitud de la carga puntual. La carga puntual tiene una representación gráfica en el dibujo.
- Carga lineal
- Define una carga lineal haciendo clic en las ubicaciones del primer y segundo punto en el límite de la región en el dibujo. A continuación, debe especificar el ángulo de la presión lineal con respecto a la tangente del límite (90 grados por defecto, por ejemplo, perpendicular al límite) y especificar la magnitud de la presión lineal en. La carga lineal tiene una representación gráfica en el dibujo.

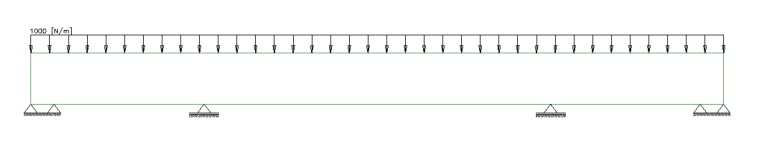

- Representación gráfica de los apoyos y cargas:

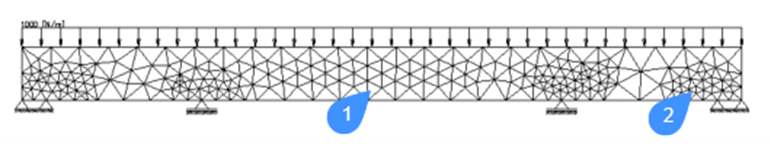

- Mallado
- Define una malla para el límite de entrada.
- Tamaño de malla
- Define la longitud de borde deseada de los elementos de malla.
- Relación de refinamiento
- Establece una relación de refinamiento.
- Calcular/actualizar malla (1)
- Genera la malla para la región, el tamaño de malla, las cargas y las restricciones especificados. La malla se muestra en la región seleccionada en el dibujo. La malla debe actualizarse después de cambiar el tamaño de la malla, las cargas o las restricciones.

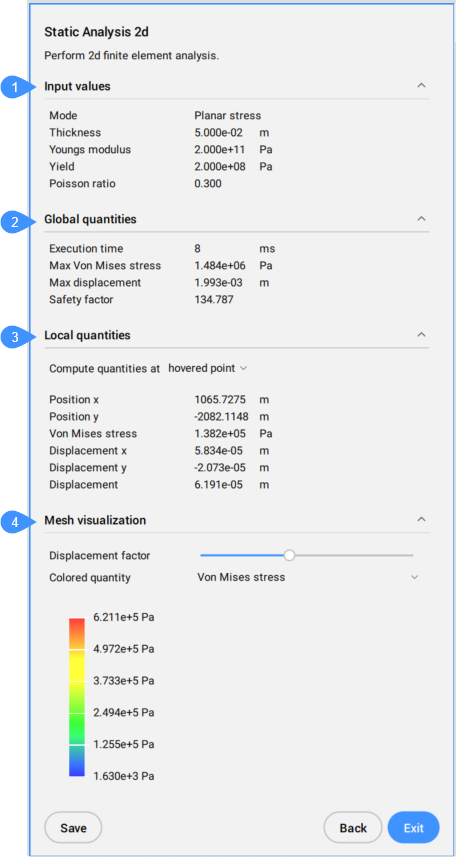

Al pulsar el botón Siguiente , se abre el resultado del análisis:
- Valores de entrada
- Cantidades globales
- Cantidades locales
- Visualización de malla
- Valores de entrada
- Muestra los valores de entrada definidos en el panel anterior.
- Cantidades globales
- Muestra los valores de salida calculados.
- Cantidades locales
- Muestra los valores de salida local en un punto especificado. Elija una opción de la lista desplegable, el último punto en el que se hizo clic o el punto en el que se pasó el puntero.
- Posición x
- Muestra la posición X del punto.
- Posición y
- Muestra la posición Y del punto.
- Tensión de Von Mises
- Muestra la tensión de Von Mises en el punto.
- Visualización de malla
- Controla la visualización de los resultados en la malla.
-

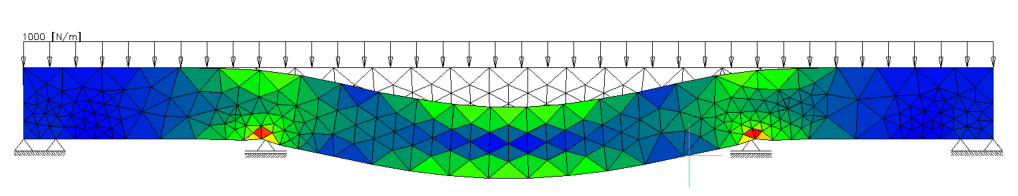

- Factor de desplazamiento
- Define el factor de desplazamiento.
El desplazamiento real de los nodos en la malla suele ser muy pequeño y difícil de notar en el dibujo. El factor de desplazamiento se puede utilizar para exagerar el desplazamiento de los nodos en la malla.
- Cantidad coloreada
- Muestra una leyenda de mapa de colores con valores numéricos para Desplazamiento y Tensión de Von Mises (consulte la lista desplegable).

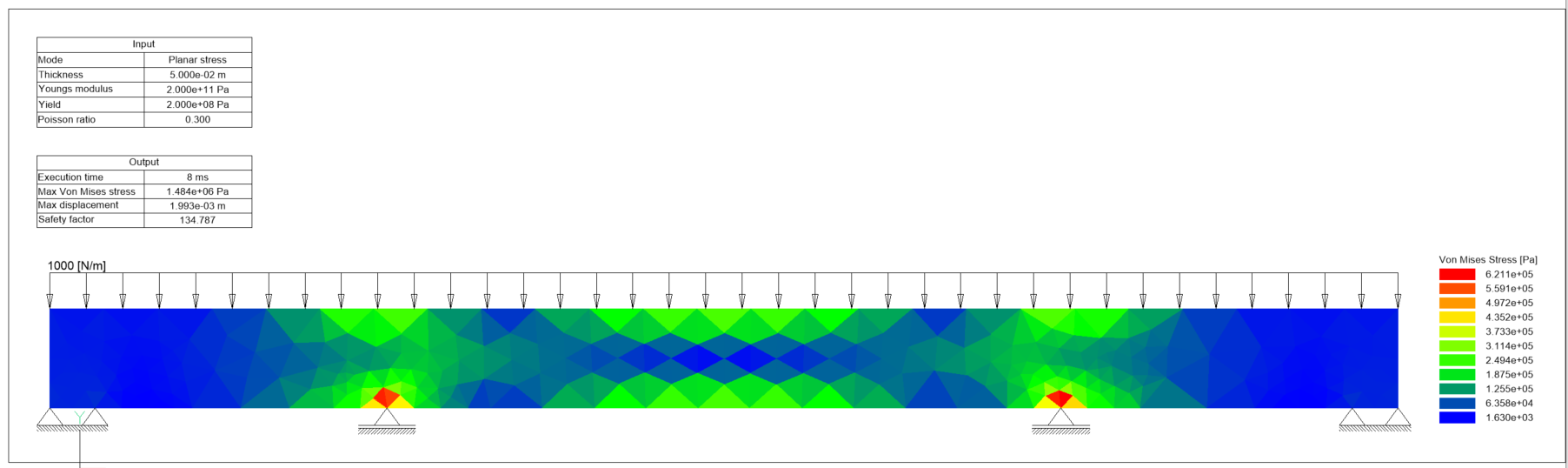

- Guardar
- Coloca los resultados del análisis en el espacio modelo.
