Génération de dessins

BIMMAJCOUPE

La commande BIMMAJCOUPE génère des dessins de coupe à partir d'entités de coupe BIM. La commande peut être utilisée soit en sélectionnant une entité Coupe BIM dans le modèle 3D, soit en sélectionnant une coupe existante dans un dessin généré. Le résultat est placé dans un nouveau dessin, enregistré dans le même dossier que le dessin du modèle, à moins qu'un dossier différent ne soit spécifié dans la propriété Fichier de destination de l'entité Coupe BIM.

Pour plus d'informations sur cette commande, consultez l'article BIMMAJCOUPE (commande).

Procédure : Générer des coupes BIM

Les coupes BIM peuvent être générées de 2 manières :

  • Dans l'espace modèle.
  • Utilisation du Navigateur de projet BIM.

Espace modèle

  1. Sélectionnez une ou plusieurs coupes BIM.
  2. (Facultatif) Modifiez les propriétés de la coupe (par ex. Échelle, Nom, Fichier de destination).
  3. Choisissez Générer une coupe dans l'onglet modèle du Quad.

BricsCAD® indique le nombre de coupes générées et leur(s) nom(s) dans la ligne de commande, par exemple :

8 coupe(s) générée(s) :

D:\Bricsys Reports\V26\Villa\Elevations.dwg

D:\Bricsys Reports\V26\Villa\Plans.dwg

D:\Bricsys Reports\V26\Villa\Sections.dwg

Dans l'exemple ci-dessus, 2 plans, 4 élévations, et 2 profils en travers ont été générés et exportés vers 3 dessins.

Navigateur de projet

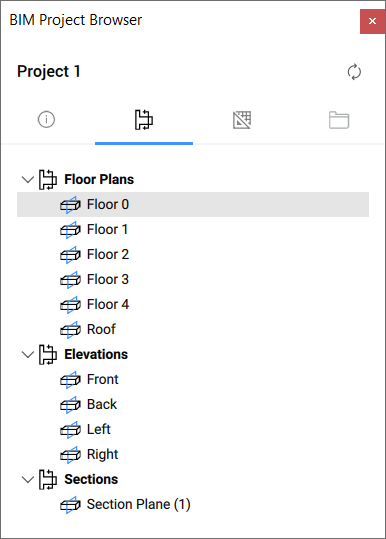

  1. Dans l'onglet Coupes et vues du panneau Navigateur de projet, cliquez avec le bouton droit de la souris sur la section.
  2. (Facultatif) Choisissez Sélectionner une entité de coupe pour modifier ses propriétés dans le panneau Propriétés.
  3. Choisissez Mettre à jour maintenant ou Mettre à jour en arrière-plan.
  4. Choisissez Rafraîchir le projet dans le panneau Navigateur de projet.

    Une nouvelle coupe est générée dans le segment Feuilles du Navigateur de projet.

    Remarque :
    • Calque BIM_SECTIONS_PREVIOUS : le résultat de la génération de la coupe précédente est stocké sur le calque BIM_SECTIONS_PREVIOUS. Ce calque est gelé par défaut.
    • Calque BIM_VIEWPORTS : les fenêtres générées sont placées sur le calque BIM_VIEWPORTS si vous le souhaitez.
    • Le Gestionnaire de jeu de feuilles ajuste automatiquement et silencieusement les chemins d'accès aux fichiers après le déplacement du dossier du projet si le même dossier est utilisé pour tous les fichiers.

Ouverture des coupes BIM

BIMOUVRIRCOUPE navigue entre le dessin de modèle contenant une entité de section BIM et le dessin généré correspondant. La commande fonctionne bidirectionnellement.

Pour plus d'informations sur cette commande, consultez l'article BIMOUVRIRCOUPE (commande).

Les coupes BIM peuvent être ouvertes de différentes manières :
  • À partir du modèle 3D.
  • Utilisation du Navigateur de projet BIM.

À partir du modèle 3D

Pour ouvrir un document 2D à partir du modèle 3D :

  1. Sélectionnez une ou plusieurs coupes BIM.
  2. Choisissez Ouvrir le modèle dans le groupe de commandes Modèle du Quad.
  3. Le(s) dessin(s) de coupe 2D s'ouvrent.

Navigateur de projet

Pour ouvrir les dessins de coupe 2D à partir du Navigateur de projet, effectuez l'une des opérations suivantes :
  • Double-cliquez sur la vue de la feuille dans l'onglet Feuilles du panneau Navigateur de projet.

    Le dessin de coupe 2D s'ouvre avec la vue de feuille sélectionnée.

  • Dans l'onglet Coupes et vues du panneau Navigateur de projet, cliquez avec le bouton droit de la souris sur la section et sélectionnez Afficher le résultat de la coupe dans le menu contextuel.
Remarque : Lorsqu'une fenêtre liée à un résultat de coupe est supprimée, l'étiquette de la vue liée, la vue de feuille et le bloc de résultat (uniquement lors qu'aucune autre fenêtre ne le visualise) sont également effacés.

Mise à jour des coupes BIM

Les coupes BIM peuvent être mises à jour de différentes manières :
  • Dans le modèle 3D.
  • Dans le fichier de documentation 2D généré.
  • Dans le panneau Navigateur de projet BIM.

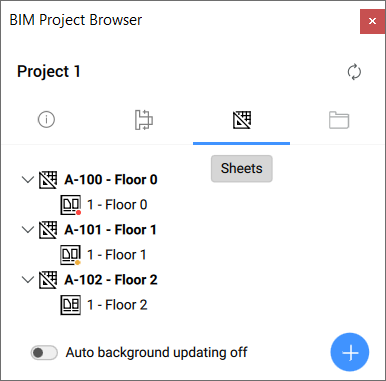

Lorsque la documentation 2D n'est plus synchronisée avec le modèle 3D, les vues de feuilles correspondantes affichent une marque rouge dans l'onglet Feuilles du panneau Navigateur de projet.

Les vues de feuilles affichent une marque orange dans l'onglet Feuilles du panneau Navigateur de projet si elles ne sont pas encore mises à jour.

Mise à jour des coupes BIM dans votre modèle 3D
Pour mettre à jour les coupes BIM via votre modèle 3D en utilisant le même processus que celui utilisé pour générer des vues.
Mise à jour des coupes BIM dans le fichier de documentation 2D
Une marque rouge sur le résultat de la coupe indique que le bloc généré par la coupe BIM n'est plus synchronisé avec le modèle 3D et doit être mis à jour. Cela peut se faire dans l'espace Modèle ou dans la Présentation.
Mise à jour d'une coupe BIM dans l'espace modèle
  1. Placez le curseur sur le bloc de coupe à mettre à jour.
  2. Choisissez Mettre à jour la coupe dans le groupe de commandes Modèle dans le Quad (4).
Mise à jour d'une coupe BIM dans une présentation
  1. Cliquez sur l'onglet Présentation.
  2. Placez le curseur sur la fenêtre de visualisation de la coupe BIM à mettre à jour.
  3. Choisissez Mettre à jour la coupe dans le groupe de commandes Modèle du Quad (5).

    Le résultat de la génération de la coupe précédente est stocké sur le calque dédié BIM_SECTIONS_PREVIOUS. Libérez le calque (6) pour vérifier les modifications.

    Le contenu du calque BIM_SECTIONS_PREVIOUS s'affiche en magenta.

Personnalisation du résultat de la coupe BIM

Vous pouvez personnaliser le résultat d'une coupe BIM en lui attribuant un plan type avec les paramètres souhaités. Pour ce faire, sélectionnez le bloc de coupe, allez dans la catégorie des propriétés BIM du panneau Propriétés et choisissez une option dans le menu déroulant de la propriété Plan type.

Grâce aux plans types, les graphiques des entités du modèle peuvent être personnalisés indépendamment des calques qui leur sont attribués ou de leur état. Vous pouvez également ajouter une image de fond, pour générer des ombres sur les élévations ou pour enrichir la qualité graphique de la coupe. L'image de fond est créée dans le style visuel actif du modèle.

Pour plus d'informations, voir les articles Boîte de dialogue de l'éditeur de plans types BIM et Utilisation des plans types.

Remarque : La variable système RENDERCOMPOSITIONMATERIAL doit être réglée sur Actif.
Mettre à jour les coupes BIM dans le navigateur de projet
  1. Cliquez avec le bouton droit de la souris sur une section dans le panneau Navigateur de projet BIM.
  2. Sélectionnez Mettre à jour maintenant ou Mettre à jour en arrière-plan dans le menu contextuel.

Indicateurs de coupes, indicateurs d'étage et légendes de grille

Des indicateurs de section sont fournis pour toute coupe croisant celle de la source, si la coupe source est un plan. Ils sont stockés sur le calque dédié BIM_SECTIONS. Activez ou désactivez le calque pour gérer la visibilité des indicateurs.

Remarque : Les indicateurs de coupe, les indicateurs d'étages et les légendes de grille sont des entités de étiquette BIM qui peuvent être modifiées et personnalisées. Voir l'article d'aide Étiquettes BIM.

Les indicateurs d'étage sont fournis pour toute coupe non horizontale si le dessin de modèle a des étages.

Des légendes de grille sont fournies si le dessin modèle comporte une grille et qu'elle est parallèle ou perpendiculaire au plan de coupe source.
