Insertion et modification de fenêtres et de portes
À propos
Pour plus d'informations, consultez les articles de référence de la commande BMINSERER et -BMINSERER.
La commande -BMINSERER est lancée automatiquement lorsqu'un composant est déplacé du panneau Bibliothèque vers le modèle 3D.
Vous pouvez insérer des composants dans un plan d'étage, tels que des fenêtres et des portes, ou ajouter et rogner des murs à partir d'une Vue orthographique 2D ainsi qu'une vue 3D.
Insertion d'une fenêtre (ou une porte)
-
Ouvrez le panneau Bibliothèque.
-
Assurez-vous que la bibliothèque Bricsys Bim est sélectionnée dans le menu Bibliothèque.
-
Cliquez sur le dossier Windows.
-
Cliquez sur l'icône de la fenêtre que vous voulez insérer.
Le panneau Propriétés s'affiche.
La fenêtre est attachée au curseur (1).
-
(Facultatif) Sous Propriétés des composants insérés, modifiez les paramètres de la fenêtre dans le panneau Propriétés.
-
Déplacez la fenêtre sur la face d'un solide de mur.

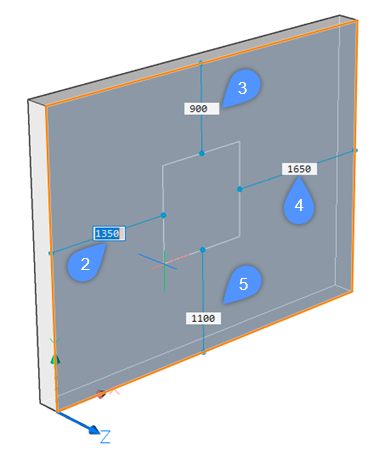

La face solide est mise en surbrillance et les distances entre l'insertion et les arêtes parallèles les plus proches du solide parent s'affichent :
-
(Facultatif) Appuyez sur la touche Ctrl pour passer du mode Choisir la position (7) au mode Modifier les paramètres (8) dans le widget Assistant raccourcis (6) et réglez la largeur et la hauteur de la fenêtre.
Appuyez sur la touche Tab pour basculer entre les champs largeur (9) et hauteur (10).
Appuyez sur la touche Ctrl pour confirmer les cotes. Cela ramènera le mode widget à Choisir la position.
- Effectuez l'une des actions suivantes :
-
Spécifiez un point pour insérer la fenêtre.
-

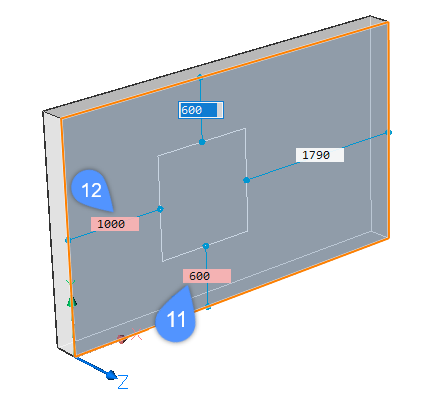

Saisissez une valeur dans le champ de saisie dynamique de votre choix et appuyez sur la touche Tab pour passer au champ suivant. Le champ de cotation devient rouge pour indiquer qu'il est verrouillé (11, 12).
Appuyez sur Entrée pour insérer la fenêtre.
-
-
(Facultatif) Sélectionnez la fenêtre pour ajuster sa position dans le mur. Voir la section Déplacement d'une insertion.
Insertion d'une copie d'une insertion
-
Passez la souris sur l'insertion et choisissez Insérer (BIM) dans l'onglet Modèle du Quad.
L'insertion est attachée au curseur.
-
Passez à l'étape 6 de la procédure précédente.
Modification des paramètres d'une insertion
Les paramètres définis dans le dessin de la fenêtre ou de la source de la porte vous permettent de modifier chaque détail d'une fenêtre/porte séparément.
-
Sélectionnez l'insertion dans le dessin. Les valeurs actuelles des différents paramètres s'affichent dans la section Paramètres du panneau Propriétés.
-
Sélectionnez un paramètre et saisissez une valeur dans le champ des paramètres.
Déplacement d'une insertion
- À l'aide des champs de distance et des points de référence des cotes de la sélection.
- À l'aide de la commande DMPOUSSERTIRER.
- À l'aide du Manipulateur
- À l'aide des champs de distance et des points de référence des cotes de la sélection
-
-
Sélectionnez l'insertion dans le modèle.
Les distances entre l'insertion et les arêtes parallèles les plus proches du solide parent s'affichent, ainsi que leurs points de référence respectifs (13, 14, 15, 16) :
- (Facultatif) Pour afficher la distance entre l'insertion et d'autres points que ceux détectés automatiquement, déplacez la position des points de référence comme vous le souhaitez (17).
- Cliquez sur un champ de distance, saisissez une valeur et appuyez sur Entrée.
-
- À l'aide de la commande DMPOUSSERTIRER
-
Note: Activez Sélectionner les faces pour la variable système SELECTIONMODE.
-
-
Effectuez l'une des actions suivantes :
- Pour déplacer l'insertion verticalement : passez le curseur sur la face intérieure supérieure ou inférieure de l'ouverture (14)
- Pour déplacer l'insertion horizontalement : passez le curseur sur la face intérieure gauche ou droite de l'ouverture (15)
-
Lorsque la face apparaît en surbrillance, sélectionnez Pousser/Tirer dans l'onglet Modèle du Quad.
-
L'insertion se déplace verticalement si la face intérieure supérieure ou inférieure est mise en surbrillance.
L'insertion se déplace horizontalement si la face intérieure gauche ou droite est mise en surbrillance.
-
Effectuez l'une des actions suivantes :
- Spécifiez un point.
- Saisissez une distance dans le champ de saisie dynamique.
- Utilisez l'Accrochage à la grille adaptative de la règle.
-
- À l'aide du Manipulateur
-
Note: Réglez la valeur de la variable système MANIPULATOR sur 2.
-
- Sélectionnez l'insertion en maintenant le bouton gauche de la souris enfoncé un peu plus longtemps.
Le Manipulateur s'affiche.
-
Survolez la zone de déclenchement sur l'axe vertical ou horizontal du manipulateur.
L'axe est mis en surbrillance et le reste du Manipulateur s'estompe.
-
Cliquez pour lancer l'opération de déplacement.
La règle s'affiche.
-
Effectuez l'une des actions suivantes :
- Saisissez une distance dans le champ de saisie dynamique.
- Utilisez l'Accrochage à la grille adaptative de la règle.
Note: Maintenez la touche Ctrl enfoncée avant de démarrer l'opération pour faire une copie de l'insertion.
- Sélectionnez l'insertion en maintenant le bouton gauche de la souris enfoncé un peu plus longtemps.
Remplacement d'un insert
Utilisez la commande BMREMPLACER pour remplacer unr insertion.
La commande vous permet de remplacer :
- une insertion à partir d'un fichier.
Vous pouvez sélectionner un fichier source dans une boîte de dialogue.
- Insertion similaire dans le modèle.
La commande vous invite à remplacer l'insertion sélectionnée uniquement ou tous les insertion similaires dans l'ensemble du modèle. L'option Modifications des paramètres permet de conserver les valeurs d'origine ou d'appliquer les valeurs de l'insertion de remplacement.
