Modification des cotes

Pour modifier les cotes :

  • Utilisez les poignées.
  • Modifier le texte de cotation.
  • Faire pivoter le texte de cotation.
  • Repositionner le texte de cotation.
  • Restaurer la position du texte de cotation.
  • Rendre les lignes d'attache obliques.

Utilisation des poignées pour modifier une cote linéaire

  1. Sélectionnez l'entité de cotation.

    5 poignées s'affichent :

    2 poignées à l'origine (1)

    2 poignées de ligne de cotation (2)

    1 poignée de texte de cotation (3)



  2. (Facultatif) Faites glisser les poignées des origines des cotes pour les ajuster.

    Le texte de cote est automatiquement ajusté.

  3. (Facultatif) Faites glisser les poignées de la ligne de cotation pour la déplacer.
  4. (Facultatif) Faites glisser la poignée du texte de cotation pour le déplacer.
Remarque :
  • En fonction du paramètre de Mouvement du texte (variable système DIMTMOVE), la ligne de cote se déplacera avec le texte ou le texte se déplacera indépendamment. Une ligne de repère sera dessinée si le paramètre Mouvement du texte est réglé sur Déplacer le texte, ajouter une ligne de repère.
  • Si deux cotations adjacentes (cotations continués) sont sélectionnées, vous pouvez déplacer leurs poignées coïncidentes simultanément.

Modification le texte de cotation

Le texte de cotation peut être modifié :
  • Dans l'éditeur TextMult, en utilisant la commande DDEDIT ou en double-cliquant sur la cote.
  • Dans le champ Redéfinition du texte du panneau Propriétés.
  • En utilisant l'option Éditer le texte de la commande COTEDIT.
  • Dans les champs Unités primaires ou Unités alternatives du panneau Propriétés.
Remarque :
  • Utilisez les étiquettes suivantes pour formater le texte de cotation pour les unités primaires et alternatives :
    • \L (barre oblique majuscule L) pour commencer le texte souligné, \L (barre oblique minuscule L) pour arrêter le texte souligné.
    • <> pour ajouter le texte de cotation par défaut (= distance mesurée).
    • [] pour ajouter les unités alternatives, lorsque les unités alternatives sont actuellement désactivées dans le style de cotation.
    • %%d pour ajouter le symbole du degré (°).
    • %%c pour ajouter le symbole du diamètre ().
    • %%p pour ajouter le symbole plus/moins ().
    • \X pour insérer un saut de ligne dans le texte de cotation.
    • \P pour insérer un saut de paragraphe dans le texte de cotation.
    • \f pour supprimer le texte suivant dans le texte de cotation.
    • \fArial pour changer la police du texte suivant en police Arial.
    • ; pour mettre fin à toutes les étiquettes de formatage précédentes.
  • Utilisez la mise en forme du texte pour ajouter des unités aux valeurs des cotes.
  • La police par défaut pour le texte de la cote alternative est définie par la variable système FONTALT.
Exemples de formatage de texte de cotation

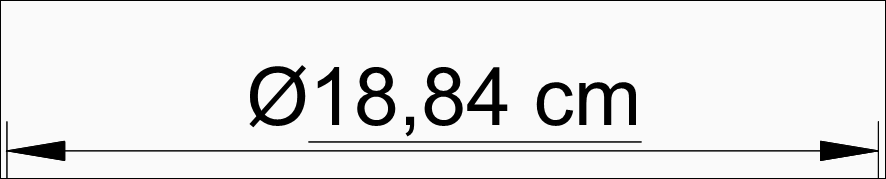

  • Si vous entrez %%c\L<> cm dans le champ Redéfinition du texte, le texte de cotation s'affiche comme suit :

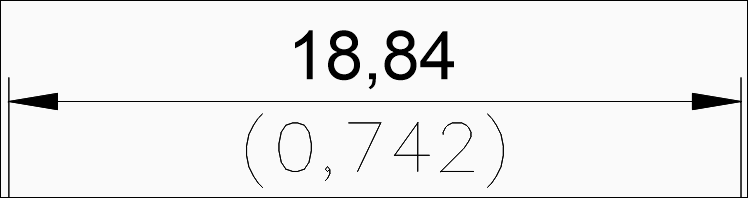

  • Si vous entrez \X\f dans le champ Suffixe de cotation, ;( dans le Préfixe des unités alternatives et )\f dans le champ Suffixe des unités alternatives, le texte de cotation s'affiche comme suit :

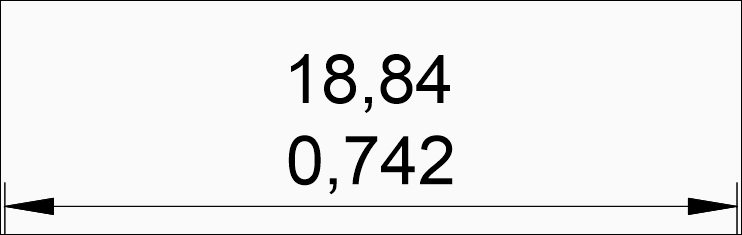

  • Si vous entrez \P\f dans le champ Suffixe de cotation, ;\fArial ; dans le champ Préfixe des unités alternatives et \f dans le champ Suffixe des unités alternatives, le texte de cotation s'affiche comme suit :

    Remarque : La police par défaut pour le texte de la cote alternative est définie par la variable système FONTALT.

Rotation du texte de cotation

  1. Effectuez l'une des actions suivantes :
    • Cliquez sur l'outil Rotation du texte de cotation () dans la barre d'outils Cotation ou le ruban.
    • Choisissez Rotation du texte de cotation dans le menu Cotation.
    • Lancez la commande COTEDIT puis choisissez l'option Rotation du texte.

    La ligne de commande affiche : Angle du texte de cotation :

  2. Saisissez une valeur, puis appuyez sur Entrée.

    La ligne de commande affiche : Sélectionnez les entités pour faire pivoter le texte [options de sélection (?)] :

  3. Sélectionnez les cotes, puis appuyez sur Entrée.

Repositionnement du texte de cotation

  1. Effectuez l'une des actions suivantes :
    • Cliquez sur l'outil Repositionner le texte () dans la barre d'outils Cotation ou dans le ruban.
    • Choisissez Repositionner le texte dans le menu Cotation.
    • Lancez la commande COTTEDIT.

    La ligne de commande affiche : Sélectionnez les cotes pour repositionner le texte :

  2. Sélectionnez la cote.

    Le texte de cotation se déplace dynamiquement.

  3. Cliquez pour repositionner le texte de cotation.

Restauration de la position du texte

  1. Effectuez l'une des actions suivantes :
    • Cliquez sur l'outil Restaurer la position du texte ()
    • Choisissez Restaurer la position du texte dans le menu Cotation.
    • Lancez la commande COTEDIT et choisissez l'option Restaurer le texte.

    La ligne de commande affiche : Sélectionnez les cotes pour restaurer la position par défaut du texte [options de sélection (?)] :

  2. Sélectionnez les cotations, puis appuyez sur Entrée.

Inclinaison des lignes d'attache

  1. Effectuez l'une des actions suivantes :
    • Cliquez sur l'outil Rendre oblique () dans la barre d'outils Cotation ou le ruban.
    • Choisissez Rendre oblique dans le menu Cotation.
    • Lancez la commande COTEDIT et choisissez l'option Lignes obliques.

    Le message suivant s'affiche Sélectionnez les cotes linéaires à rendre obliques [options de sélection ( ?)] :.

  2. Sélectionnez les cotes, puis appuyez sur Entrée.

    Le message suivant s'affiche Entrez l'angle d'inclinaison :

  3. Saisissez une valeur, puis appuyez sur Entrée.
Remarque : Pour rétablir les lignes d'attache non pivotées, exécutez la procédure ci-dessus et entrez 0 (zéro) à l'invite Entrez l'angle d'inclinaison.
