APLANIRGEOM (commande)
Crée une représentation en ligne cachée et aplatie d'un modèle 3D.
Icône :
Description

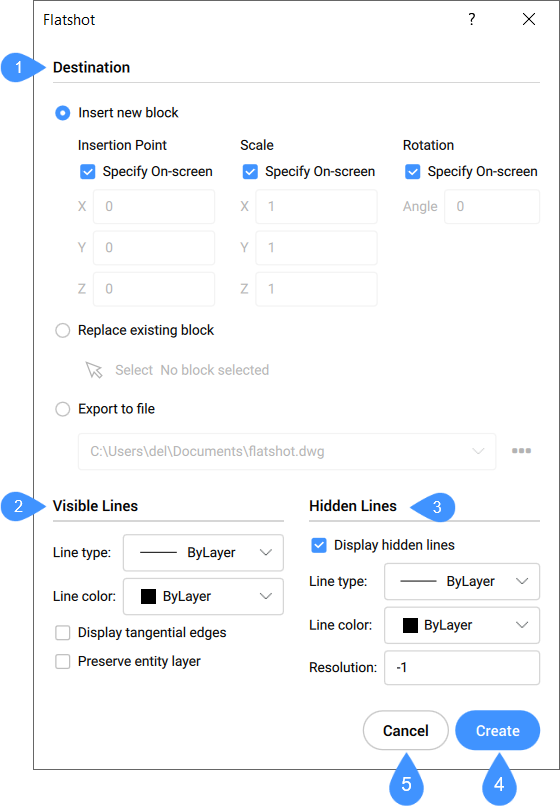

Ouvre la boîte de dialogue Aplanir la géométrie.
La boîte de dialogue Aplanir la géométrie vous permet de créer une représentation aplanie et cachée des solides et des surfaces 3D sous forme de bloc ou de nouveau dessin.
- Destination
- Lignes visibles
- Lignes cachées
- Créer
- Annuler
Destination
Détermine l'endroit où le bloc doit être placé. Plusieurs formats sont disponibles
- Insérer un nouveau bloc
- Insère le bloc de géométrie aplanie en tant que nouveau bloc dans le dessin courant en spécifiant certaines caractéristiques :
- Point d'insertion
- Échelle
- Rotation
- Remplacer le bloc existant
- Remplace un bloc déjà inséré dans le dessin. En choisissant cette option, vous pouvez sélectionner un bloc supplémentaire dans le dessin actuel.
- Exporter dans un fichier
- Enregistre le bloc de géométrie aplanie en tant que fichier dwg via la boîte de dialogue Sélectionner un fichier d'exportation.
Lignes visibles
Définit le type de ligne et la couleur des lignes visibles. Choisissez le type de ligne et la couleur dans les listes déroulantes.
Remarque : Vous pouvez charger un nouveau type de ligne dans le dessin par le biais de la boîte de dialogue Charger les types de ligne en sélectionnant Charger dans la liste déroulante. Vous pouvez sélectionner une nouvelle couleur de ligne dans la boîte de dialogue Couleur en sélectionnant Sélectionner une couleur.
- Afficher les arêtes tangentielles
- Active l'affichage des bords tangentiels. Une arête tangentielle est la ligne de transition imaginaire entre deux faces tangentes.
- Préserver le calque de l'entité
- Lorsque l'option est activée, les calques d'entités du bloc sont conservées.
Lignes cachées
Active ou désactive l'affichage des lignes cachées et définit leurs propriétés.
- Afficher les lignes cachées
- Bascule l'affichage des lignes cachées.
- Résolution
- La résolution spécifie l'entité courte qui sera représentée par une ligne cachée. Saisissez une valeur négative afin que le programme la détermine automatiquement. La plage est comprise entre 0,01 et 0,000000000001.
Créer
Crée la géométrie aplanie.
Remarque : Le raccourci clavier correspondant à ce bouton est ALT + R.
Annuler
Annule la création de la géométrie aplanie.
Remarque : Le raccourci clavier correspondant à ce bouton est ALT + C.
