Creare e Dividere Piegature con Loft

BricsCAD consente di creare o riconoscere le parti in lamiera loft con geometria curvilinea, che può essere fabbricata utilizzando piegature multiple.

Procedura Generale per Creare una Parte di Lamiera con una Piegatura con Loft

  1. Avviare il comando SMLOFT.
  2. Eseguire una delle seguenti operazioni:
    • Fare clic sullo strumento Crea Piegatura con Loft () nella barra degli strumenti Lamiera.
    • Fare clic sullo strumento Lamiera Loft () nella barra multifunzione Lamiera.
    • Scegliere Create Lamiera Loft nel menu Lamiera.
      Viene richiesto: Selezionare due sezioni trasversali [opzioni di selezione (?)]:
  3. Selezionare 2 entità di profilo.
    Viene richiesto: Imposta [Raggio dei raccordi/Spessore/piegatura SIngola/Flange con piegature] <Flange con piegature>:
  4. Premere Invio per accettare le impostazioni predefinite.

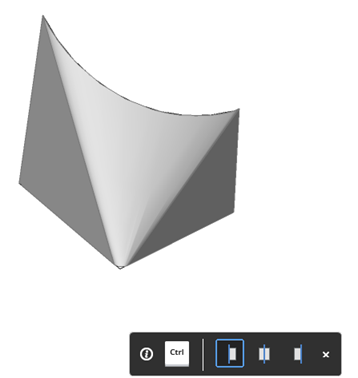

    Viene creata un'anteprima della lamiera.
    Viene richiesto:Imposta [Raggio dei raccordi/Spessore/piegatura SIngola/Flange con piegature/Ispessire interno/Entrambi i lati/ispessire ESterno] <Ispessire interno>:
  5. Premere il tasto CTRL per scegliere la posizione dello spessore della parte in lamiera rispetto ai profili di origine: Sinistra, Centro o Destra.
    Se TIPS è ON, viene visualizzato il widget suggerimenti.
  6. Premere Invio per creare la parte in lamiera.
    Se FEATURECOLORS è ON, è possibile distinguere tra le 2 flange () e la piegatura loft ().

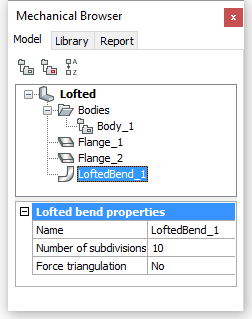

Le proprietà della piegatura loft vengono visualizzate nel Navigatore Meccanico:

Figure 1. Proprietà delle piegature con loft
Facoltativamente, selezionare la caratteristica piegatura loft per modificarne le proprietà:
  • Numero di suddivisioni: il numero di regioni piatte nella rappresentazione spiegata in 2d di una caratteristica di piegatura loft (maggiore è il numero, più linee di piegatura verranno aggiunte alla vista spiegata in 2d).
  • Triangolazione forzata: la maggior parte delle piegature loft può essere sviluppata in 2D utilizzando un algoritmo intelligente di tassellazione quadrupla. Tuttavia a volte potrebbe produrre risultati non ottimali. In questi casi, impostare questa proprietà su Sì per passare ad un algoritmo più diretto che crea triangoli simili a quadrati.

Esercitazione: Piegature con Loft in BricsCAD Sheet Metal

Dividere una Piegatura con Loft

Le piegature con loft possono essere divise lungo una linea sulla superficie loft in un punto arbitrario:
  1. Eseguire una delle seguenti operazioni:
    • Cliccare sullo strumento Dividi () sulla scheda Lamiera della barra multifunzionale.
    • Scegliere Dividi nel menu Lamiera.
    • Digitare smsplit nella barra dei comandi.
      Viene richiesto: Selezionare flangia e faccia della piegatura con loft:

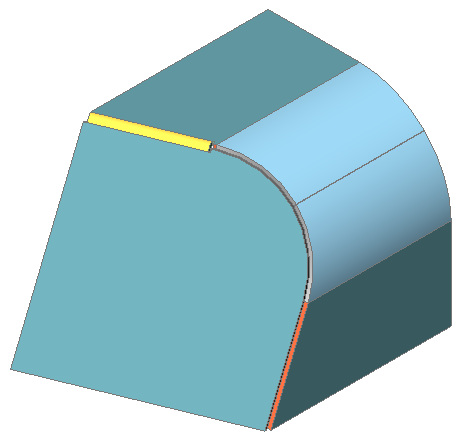

  2. Selezionare una faccia di una piegatura con loft.
    Viene richiesto: Selezionare il punto sulla faccia di piegatura loft:

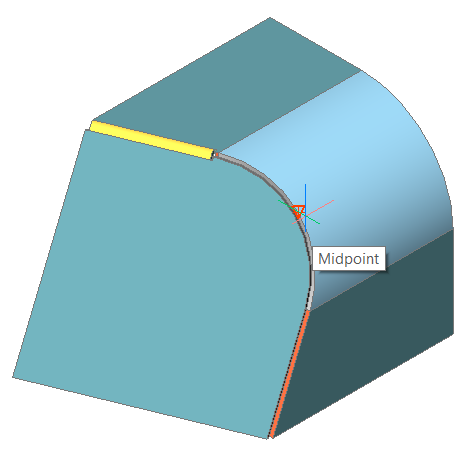

  3. Selezionare un punto sulla superficie della piegatura con loft.

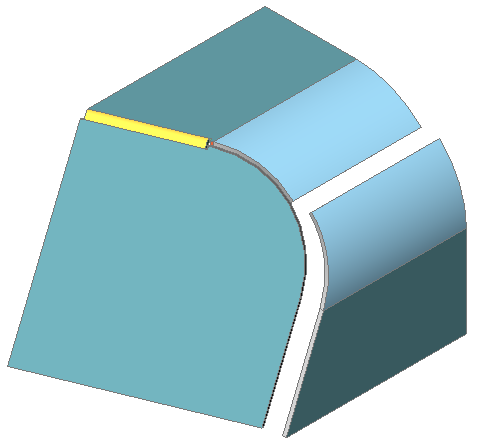

La piegatura loft è stata divisa. Se la giunzione della connessione è dissolta, è possibile spostare liberamente la parte separata.
