カスタムプロパティ

概要

BricsCAD®では、1つのコマンドで目的の建築要素に独自のプロパティを割り当てることができます。これをカスタムプロパティの割り当てと呼びます。方法としては、最初にカスタムプロパティセットを作成し、次にそれをプロパティセットが適用される建築要素に割り当てます。この方法は、BIMPROPERTIESコマンドで実行され、ダイアログボックスでカスタムプロパティセットの作成、編集、削除が可能です。このダイアログボックスでは、現在選択されているプロパティセットにプロパティを追加することもできます。重要な点は、これらのカスタムプロパティはIFC書き出しにも含まれているということです。

このコマンドの詳細については、コマンドリファレンスの記事BIMPROPERTIESをご参照ください。

ユーザー定義の数量定義の作成については、BIM数量のカスタマイズの手順をご参照ください。

BIMプロパティダイアログボックスを使用する

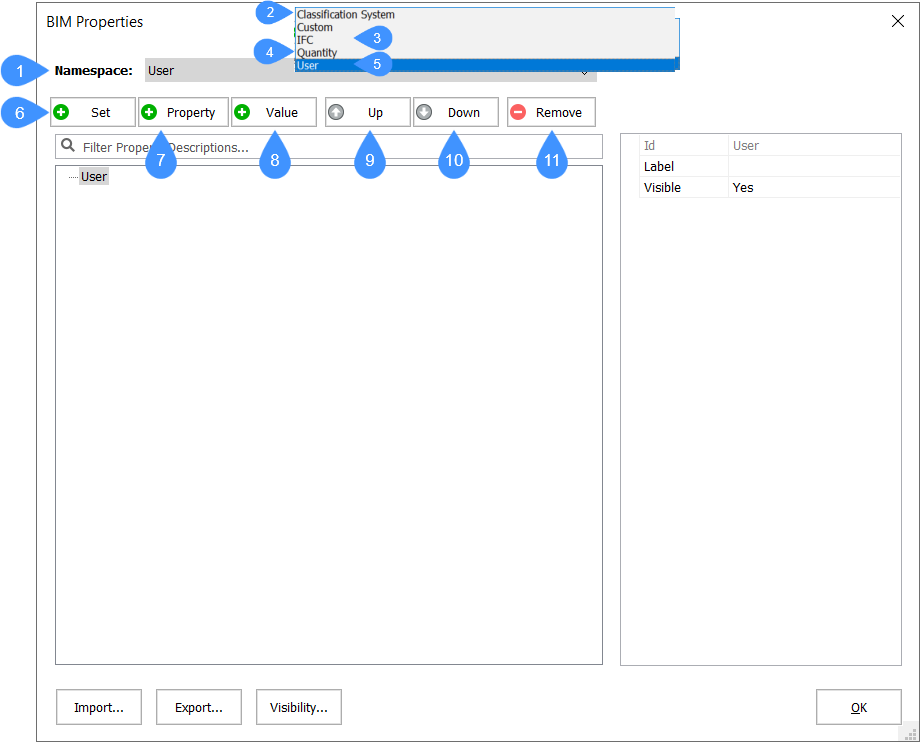

  1. コマンドラインにBIMPROPERTIESと入力して、BIMプロパティダイアログボックスを開きます。 このダイアログボックスでは、BIMプロジェクトのプロパティを指定したり編集を行います。
    (1)名称空間 名前空間内のグループのプロパティセットです。
    (2) 分類システム名前空間 分類システム名前空間を表示します。
    (2) IFC名前空間 結合されたIFC2x3およびIFC4のプロパティを表示します。
    (4) 数量名前空間

    ハードコードされた数量を表示します。
    (5) ユーザー名前空間 カスタムプロパティを表示します。
    (6) 設定ボタン 新しいプロパティセットを作成します。
    (7) プロパティボタン 現在選択しているプロパティセットへプロパティを追加することができます。
    (8) 値ボタン 現在選択されているプロパティセットに対して、新しい値定義を作成します。
    (9) 上へボタン 選択したプロパティや値をリストの上に移動します。
    (10) 下へボタン 選択したプロパティや値をリストの下に移動します。
    (11) 削除ボタン 選択したプロパティセット、プロパティ定義、値定義を削除します。
  2. カスタムプロパティセットを作成するには、まず名前空間ドロップダウンリストでユーザーオプションを選択し、設定ボタン(6)をクリックします。新しいプロパティセットがユーザー名前空間に追加されます。

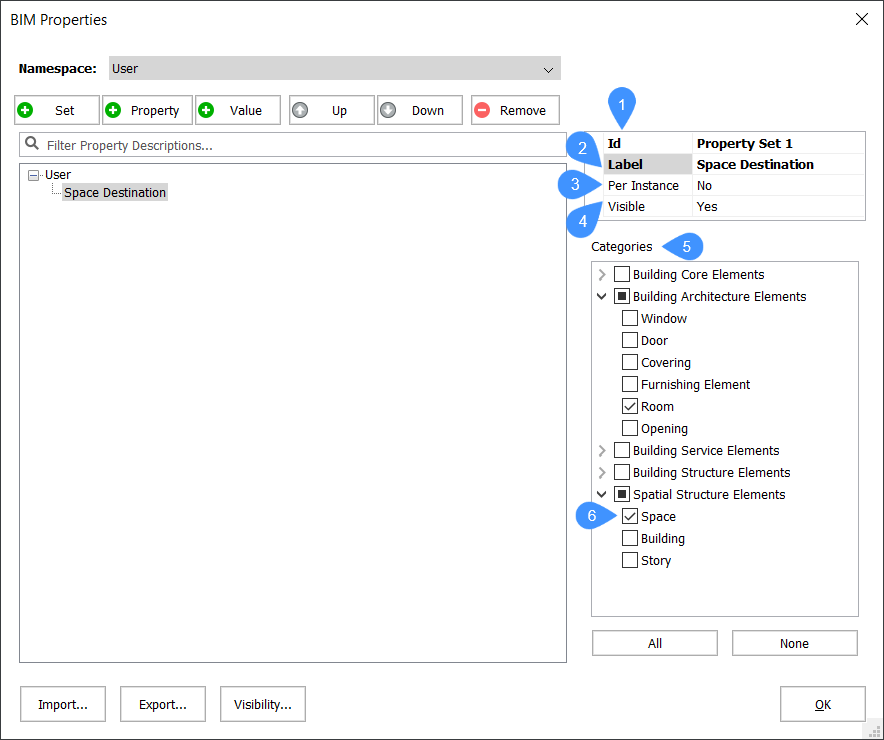

    プロパティセットを編集するには、次の操作を行います。

    • IDフィールド(1)に名前を入力します。
    • ラベル(2)フィールドに名前を入力します。

    ラベル名がプロパティツリーに表示されます。ラベル名が定義されていない場合は、ID名が表示されます。IDは一意である必要があります。

    オプションで、カスタムプロパティを特定のインスタンス(3)にのみ適用させる、可視性を選択(4)することもできます。

    注: インスタンス毎プロパティを有効にするには、以下の手順を実行します。
    • プロパティパネルでBIM > 図形プロパティセットプロパティをクリックします。
    • 参照ボタンをクリックします。

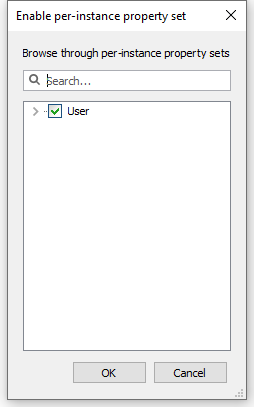

      インスタンス毎のプロパティセットを有効化ダイアログボックスが表示されます。



    • ユーザー名前空間にチェックを入れ、OKボタンをクリックします。

    プロパティセットが適用される建築要素のカテゴリー(5)を選択します。

    カテゴリの 1 つを展開すると、建物要素のさまざまなサブカテゴリが表示されます。目的のチェックボックス(6)の横にあるチェックボックスをオンにして、プロパティセットに関連付けます。

  3. カスタムプロパティセットにプロパティを追加するには、プロパティセットを選択して、プロパティボタンをクリックして追加します。

    プロパティを編集するには、次の操作を行います。

    • IDフィールド(1)に名前を入力します。
    • ラベル(2)フィールドに名前を入力します。
    • オプションで、説明(3)フィールドに説明を入力します。
    • 種類(4)欄でプロパティの種類を選択します。オプションは以下の通りです。

      ブーリアン型：オンまたはオフの値。

      整数型：-2147483648から2147483647までの整数。

      実数型：実数の近似値。

      文字列： 一連の文字で、数字と文字の両方を使用できます。

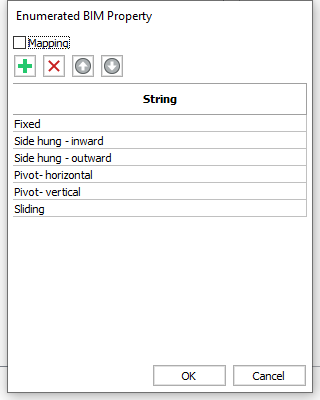

    • 必要に応じて、列挙値(5)、つまりカスタムBIMプロパティに使用できる固定数の値を定義します。ブラウズボタンをクリックして列挙型プロパティダイアログボックスを開き、新しい列挙値を追加ボタンをクリックして新しい値を追加します。これらの値は、プロパティパネルのドロップダウンリストで選択することができます。オプションで、マッピングオプションにチェックを入れて各値の説明を追加します。
  4. カスタムプロパティセットに新しい値を追加するには、プロパティセットを選択し、値ボタンをクリックします。

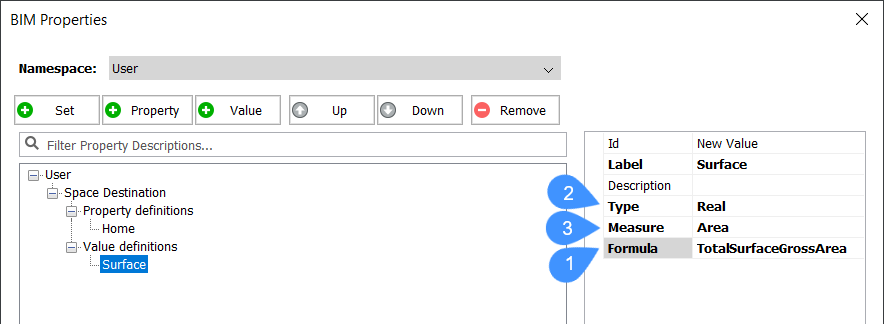

    追加した値を編集するには、以下の手順を行います。

    • IDフィールドに名前を入力します。
    • ラベルフィールドに名前を入力します(例: サーフェス)。
    • オプションで、説明フィールドに説明を入力します。
    • 種類(1)プロパティを選択します(例: 実数型)。
      注: 種類プロパティが実数型の場合、計測値プロパティ(2)が利用可能になります。計測値プロパティは、長さ、面積、体積、質量の値を設定します。
    • 計測値(2)プロパティを選択します(例: 面積)。
    • 式(1)プロパティを編集するには、選択した値の種類に従って値を入力します。数量名前空間の対応するBIM図形種類の式欄の構文を使用して、数式を構成することができます。
  5. プロパティセットまたはプロパティを削除するには、ツリーでプロパティセットまたはプロパティを選択して、削除ボタンをクリックします。
  6. OKボタンで承認します。

以前に設定したカテゴリまたはサブカテゴリに関連付けられている建物要素を選択してプロパティパネルを開くと、表示される新しいプロパティセット(1)には、新しく割り当てたプロパティ定義(2)が値セットなし(3)で表示され、新しく割り当てた値定義(4)が値と共に(5)表示されます。

プロパティ定義に値を割り当てるには、プロパティパネルで目的のプロパティを選択し、新しい値を入力フィールド(3)に入力します。
