BIM化の使用
コマンド
BIMIFY [BIM化]
BIM化について
BIMIFY(BIM化)はモデルを解析して、3Dソリッドを建築要素に自動的に分類し、空間的位置、空間、建物、階を割り当てます。また、外壁と内壁を検出して分類します。
BIMIFY(BIM化)はモデルが建築、構造、MEPのいずれであるかを自動的に検出することができます。BricsCADは自動分類の過程でこの情報を使用します。自動分類の精度を上げるために、BIM化コマンドパネルで図面の規律を手動で定義することも可能です。
ソリッドが柱、梁、部材として自動分類され、そのプロファイルがプロファイルライブラリの定義と一致する場合、プロファイル名はメタデータとして図形のプロパティに自動的に追加されます。一致するプロファイル定義が見つからない場合は、ライブラリに新しいプロファイル定義が作成されます。
このコマンドの詳細については、コマンドリファレンスの記事『BIMIFY』をご参照ください。
手順:図面全体をBIM化
- 以下からBIMIFY(BIM化)を選択します:クワッド:BIM、リボン:データ|デザインアシスタンス、ツールバー:BIM分類、もしくはコマンドラインに「BIMIFY」と入力します。
BIM化コマンドパネルが開きます。

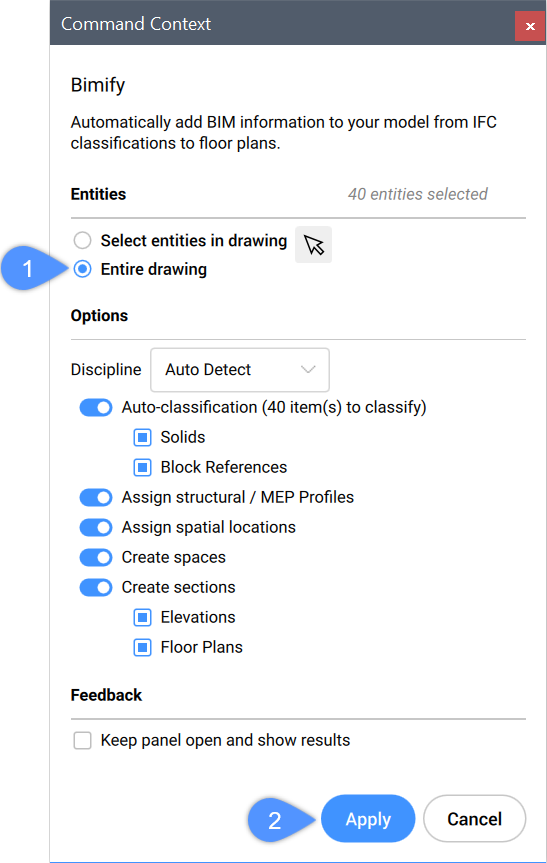

- 図面全体(1)オプションをオンにして、適用ボタン(2)をクリックします。

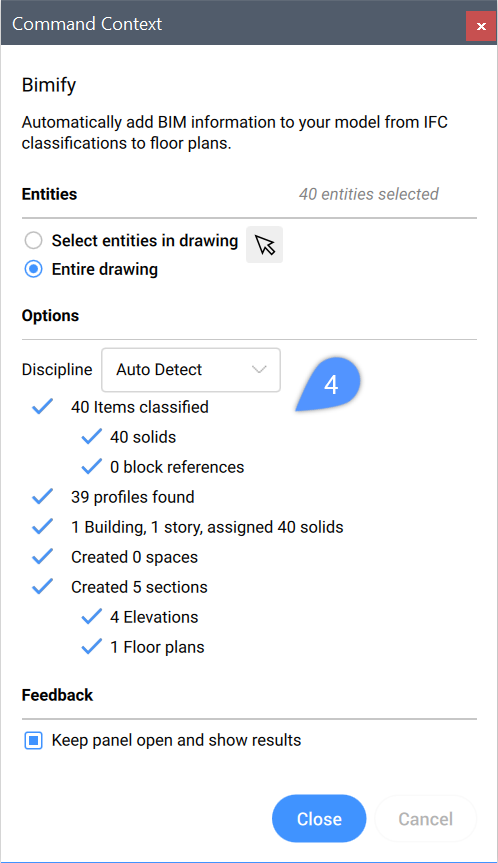

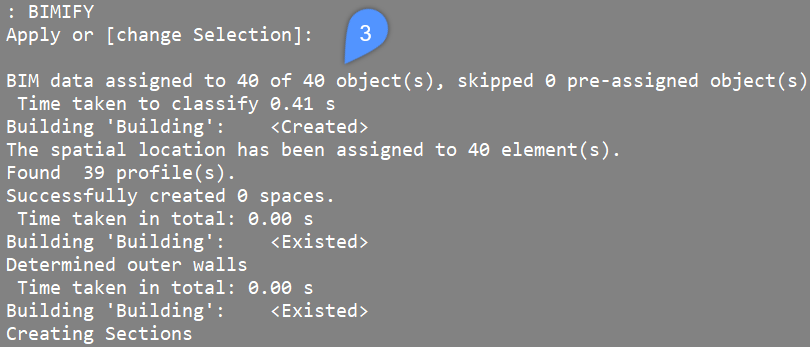

BIM化処理が完了すると、プロンプト履歴パネルに結果(3)の概要が表示されます。
必要に応じてBIM化は、新しい空間的位置を作成します。
左から右
-

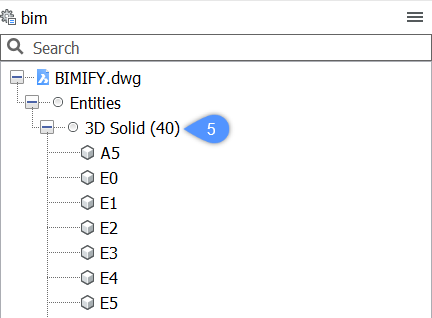

BIM化前: 構造ツリーには3Dソリッド(5)のみが表示されます。
-

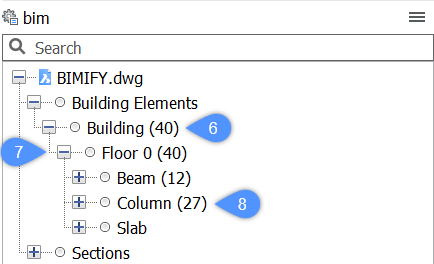

BIM化後: 図形は対応する建物(6)、階(7)、建物要素(8)に分類されます。

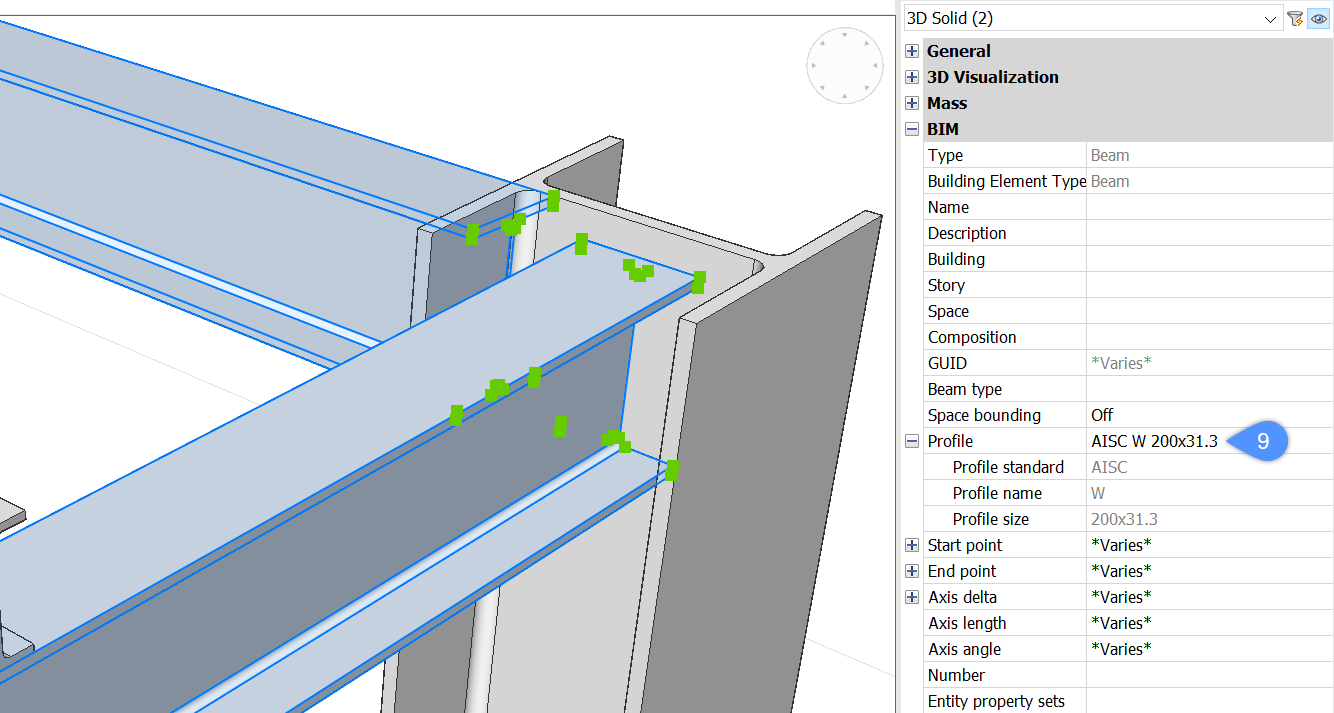

BIMIFY(BIM化)は建築要素のプロファイルを構造部材として認識し、プロファイルの軸位置を検出します。線形ソリッドのプロファイルデータは、プロパティパネル(9)で見ることができます。
立面とフロア平面断面は最後に作成されます。

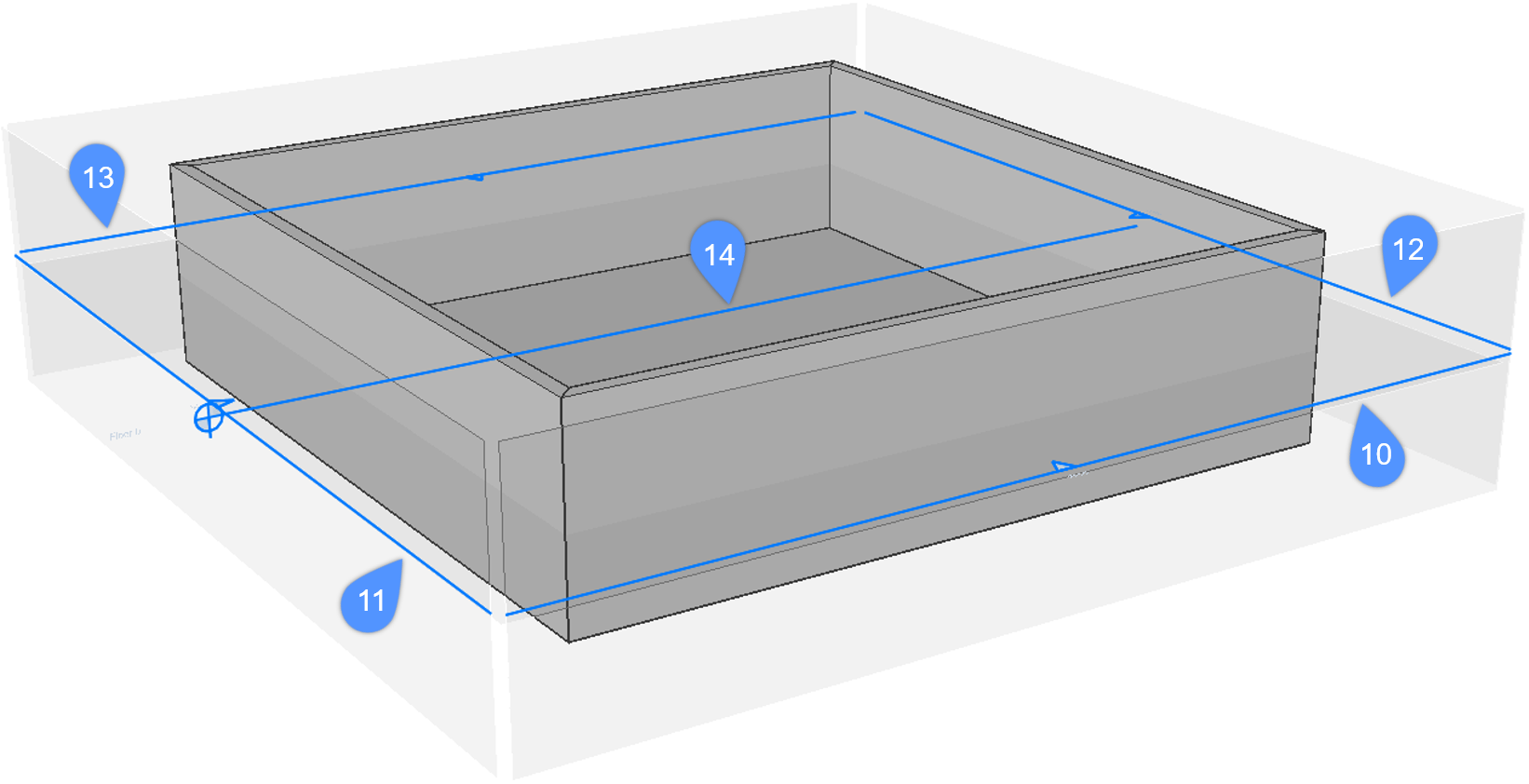

この建物には、正面(10)、左(11)、右(12)、背面(13)が断面(14)と同様に含まれています。
このシンプルな建物では、1つのBIM空間と4つの外壁が検出されました。

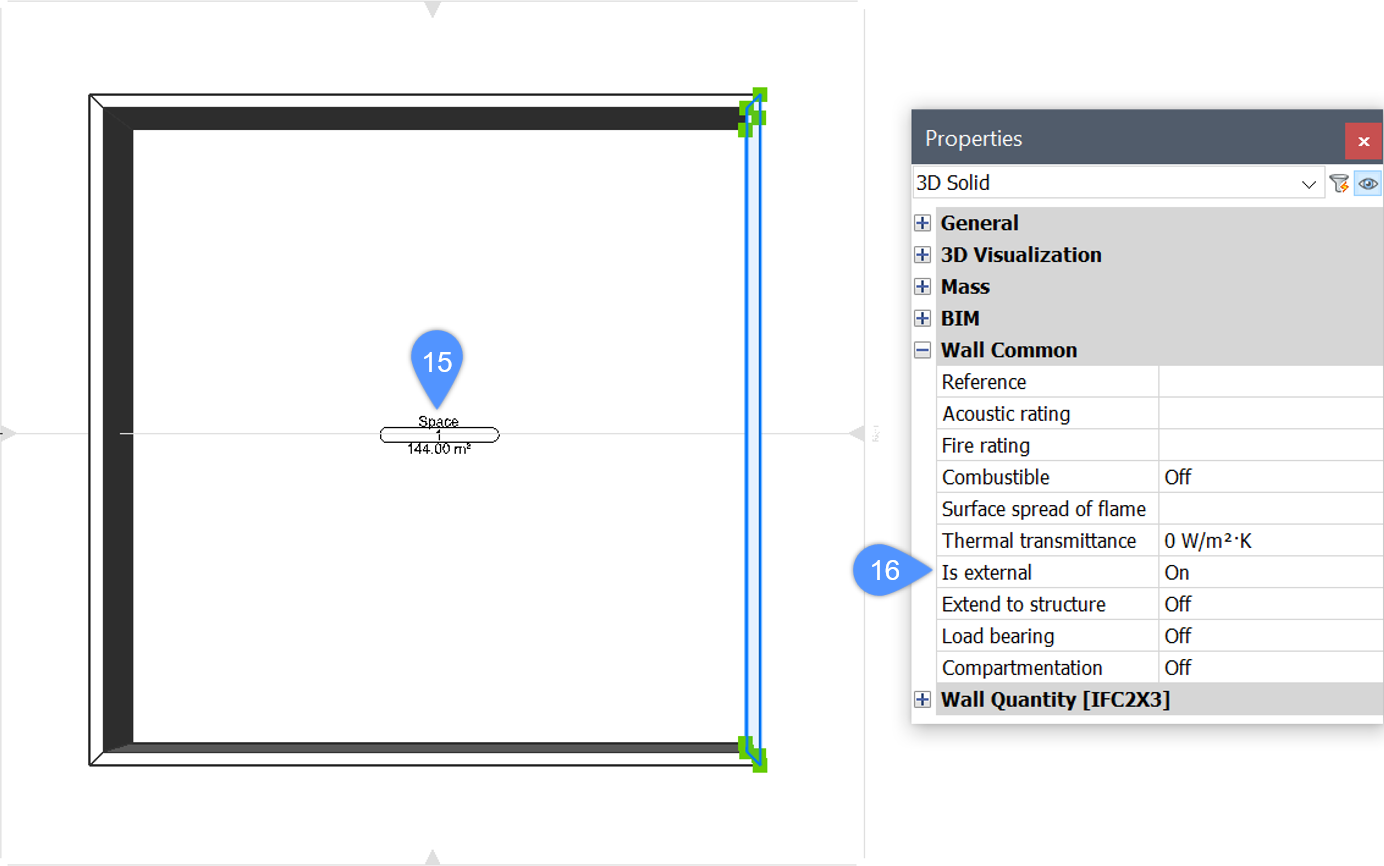

上の画像では、BIM空間(15)と 外部要素(16)プロパティがプロパティパネルの壁 共通の下に表示されています。

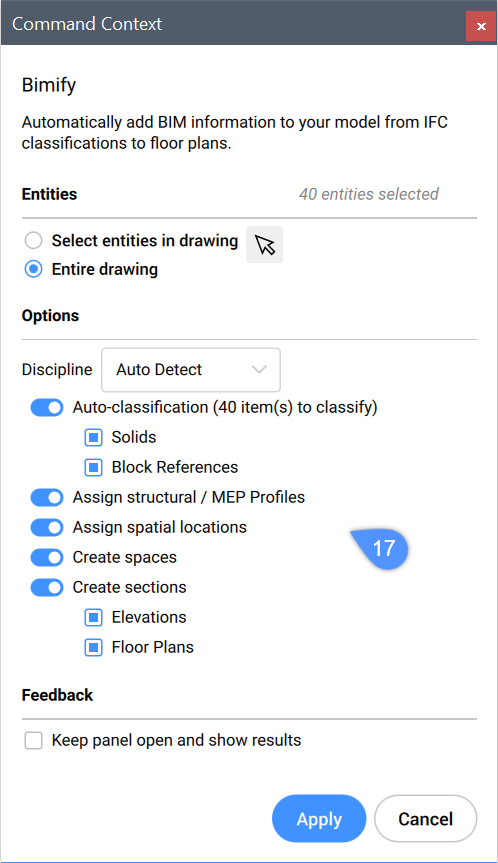

BIM化コマンドパネルのオプション(17)を変更することで、Bimifyコマンドの機能を制御できます:
規律 |
手動で図面の規律を定義します。この情報はBIM化の精度を向上させることができます。 |
自動分類 (2個のアイテムを分類) | ソリッドとブロック参照を自動的に分類します。 |
構造/MEPプロファイルの割当て |
BIMプロファイルパネルで使用可能な柱、梁、部材、またはフローセグメントプロファイルを割り当てます。 このオプションは 自動分類オプションが選択されている場合のみ利用可能です。 |
空間的位置の割り当て |
建物やフロアなどの空間的位置を割り当て、空間を検出し、内外の壁を識別します。 このオプションは 自動分類オプションが選択されている場合のみ利用可能です。 |
空間を作成 |
外壁を検出し、プロパティの[共通 / 外部要素= オンに設定します。BIMSPACEコマンドを参照してください。 このオプションは 空間的位置の割り当てオプションを選択した場合のみ利用可能です。 |
断面を作成 |
フロアごとに立面と平面断面を作成します。 このオプションは 空間的位置の割り当てオプションを選択した場合のみ利用可能です。 |
手順:BIMモデルの断面をBIM化
-
コマンドラインに「BIMIFY」と入力します。
-

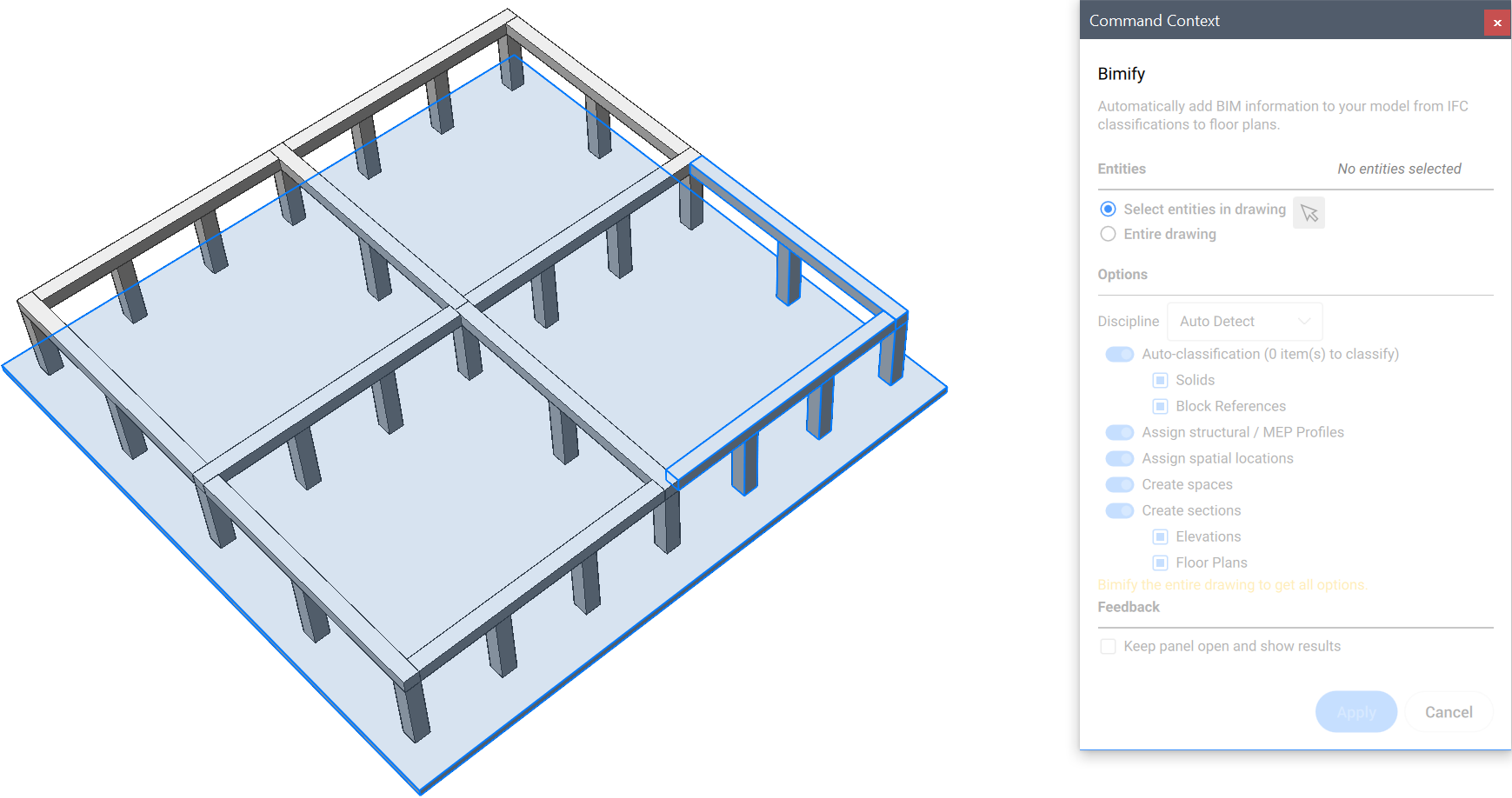

アイコンをクリックして、BIM化する図面の一部を選択します。
-
BIM化する図面内の図形を選択します。
-
詳細を適用するにはEnterを押します。
注: 選択したBIMモデルでBIMIFY(BIM化)を使用する場合、BIM化コマンドパネルですべてのオプションを使用できるわけではありません。 -
適用ボタンをクリックして、BIM化プロセスを完了します。
-
BIM化処理が完了すると、プロンプト履歴パネルに結果の概要が表示されます。
