BIM線形ソリッド

BIM線形ソリッドについて

線形ソリッドツールでは、構造部材やフローセグメントを作成することができます。このツールを使って、さまざまな構造部材のプロファイルやMEP要素を作成することができます。


このコマンドの詳細については、コマンドリファレンスの記事『BIMLINEARSOLID』をご参照ください。

MEPモデリングの詳細については、ヘルプ記事MEPモデルとMEPフロー接続点をご参照ください。

構造用鋼の詳細については、ヘルプ記事構造用鋼をご参照ください。

処理を開始する前に、クワッドがアクティブであることを確認してください。次に、以下の手順を行います：
  1. クワッドのモデルタブにカーソルを合わせ、線形ソリッドツールを選択します。
    注: また、コマンドラインにBIMLINEARSOLIDコマンドを入力して起動することもできます。
    プロンプト表示：開始点をセット または [フォロー (F)/矩形状 (R)/円形状 (C)/ライブラリ (L)/モデル内で選択 (M)/プロファイルを調整 (J)] <終点>:
    注: フォローオプションと最後の点オプションは、図面で線形図形を既に作成している場合にのみ表示されます。
  2. 始点を選択します。

    プロンプト表示：次の点をセット、または [角度 (A)/長さ (L)/元に戻す (U)/四半回転 (Q)/回転 (R)/別のプロファイルを選択 (P)/プロファイルを調整 (J)]:

  3. 梁や柱を作図するためにマウスカーソルを移動します。
  4. クリックして終点を指定するか、ダイナミック寸法欄を使用して、値を入力します。
  5. Enterを押すと、承諾します。
    次の図は、デフォルトの矩形状プロファイルを持つ梁と2本の柱です。


BIMプロファイルについて

BIMプロファイルパネルにアクセスするには、画面の右側にあるI型梁をクリックします。画面右側にBIMプロファイルツールバーが表示されていない場合は、画面右側のツールパネルを右クリックして、コンテキストメニューからパネルを選択し、BIMプロファイルにチェックを入れてください。

注: また、コマンドラインに「BIMPROFILES」と入力すると、BIMプロファイルパネルが表示されます。

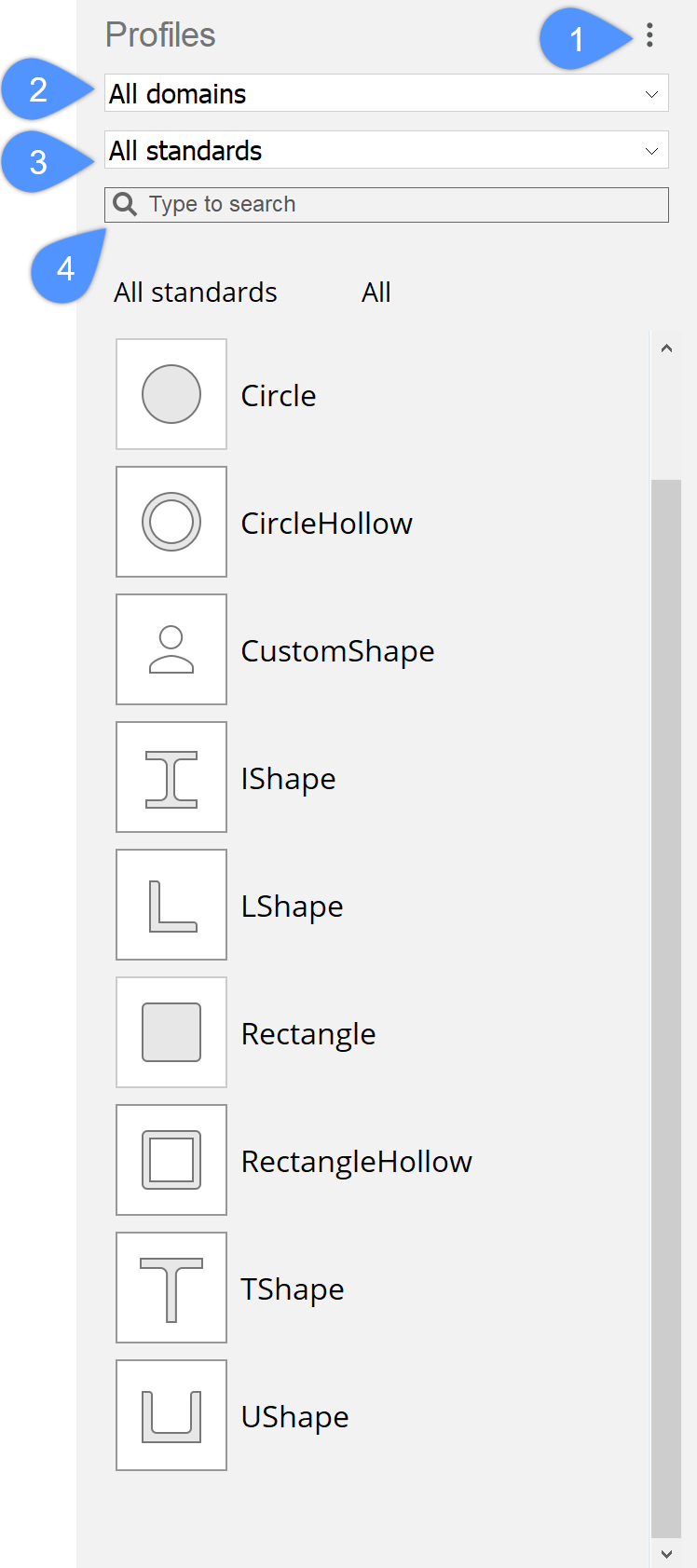

BIMプロファイルパネルが表示されます。


上部のドロップダウンボックス(2)は、フィルターの役割を果たします。フィルターをかけることができるドメインには、一般、構造用コンクリート、構造用鋼、HVAC、配管、電気など、さまざまなものがあります。

注: 特定のドメインにプロファイルがない場合は、そのドメインでフィルターをかけることができません。

2番目のドロップダウンボックス(3)は、国の基準でプロファイルをフィルタリングすることができます。

検索ボックス(4)は、名前でフィルタリングすることができます。

右側のメニュー(1)から、BIMプロファイルダイアログボックスにアクセスできます。メニューアイコンをクリックすると、いくつかのオプションを含むコンテキストメニューが表示されます。

メニューでプロファイルダイアログを開くを選択すると、プロファイルダイアログボックスが表示されます。

BIMプロファイルパネルを使用する方法

  1. 目的のプロファイルをBIMプロファイルパネルからモデル空間へドラッグ＆ドロップします。
    注: このコマンドは、LINEコマンドと同じように動作します。
  2. 開始点と次の点(複数可)を定義するには、モデル空間内をクリックするかダイナミック入力フィールドを使用します。
  3. Enterを押して、コマンドを終了します。


注: BricsCADでは、選択されたプロファイルが構造用鋼である場合、異なるセグメント間の接続は自動生成されません。

BIMAPPLYPROFILEについて

プロファイルを適用ツールを使用すると、線形図形や線形ソリッドのプロファイルを変更できます。線形ソリッドは、直線的な押し出しパスで一定の横断面を持ちます。切り抜きや開口部を認識するツールです。プロファイルを適用ツールを使用して、柱、手すり、梁、配管、ダクトなどを作成することができます。


このコマンドの詳細については、コマンドリファレンスの記事『BIMAPPLYPROFILE』をご参照ください。

既存のラインやソリッドにプロファイルを適用する方法：BIMAPPLYPROFILEを使用
  1. プロファイルを適用したいラインやソリッドを選択して、BIMAPPLYPROFILEコマンドを起動します。
  2. Enterキーを押すと、プロファイルダイアログボックスが表示されます。
  3. プロファイルを選択して、右下の選択ボタンを押します。
  4. Enterキーを押して、コマンドを終了します。プロファイルは、モデルのラインまたはソリッドに適用されます。
既存の線分やソリッドにプロファイルを適用する方法：BIMプロファイルパネルを使用
  1. BIMプロファイルパネルを開きます。
    注: BIMプロファイルパネルにアクセスするには、画面の右側にあるI型梁アイコンをクリックします。
  2. プロファイルを適用したい図形をすべて選択します。
  3. BIMプロファイルパネルで、選択した図形に適用したいプロファイルを検索します。
  4. 選択されたプロファイルを、選択された図形の一つにドラッグします。
  5. このプロファイルは、モデル内のラインやソリッドに適用されます。
    注: プロファイルをソリッドに適用することで、ソリッドは選択されたプロファイルに置き換えられます。線分の場合、置換されませんが、選択された線分と同じ軸を持つプロファイルが追加されました。
  6. その線分は不要になるので、削除することができます。

BIMADDECCENTRICITYについて

BIMADDECCENTRICITYコマンドを使い、線形ソリッドの軸の相対的な位置をコントロールすることができます。


このコマンドの詳細については、コマンドリファレンスの記事『BIMADDECCENTRICITY』をご参照ください。

  1. 図面範囲内の既存の線形ソリッドまたはプロファイルを選択します。
  2. コマンドラインにBIMADDECCENTRICITYコマンドを入力して起動するか、クワッド(モデルタブ)またはリボン(構造物/MEPタブ)でこのコマンドを選択します。

    偏心ウィジェットが表示されます。

  3. 偏心を設定するには、ウィジェットの9つの場所からいずれかをクリックし、右クリックして確定します。
  4. オプションで、コマンドラインに場所を入力します。

    場所のオプションは以下の通りです。TR: 右上、TM: 中央上、TL: 左上、MR: 右中央、 C: 中央(選択セットの軸をデフォルトの位置にリセット)、ML: 左中央、BR: 右下、BM: 中央下、BL: 左下。

  5. Enterを押して、変更を決定します。次の図は、線形ソリッドプロファイル上の偏心ウィジェット(12)を示しています。


BIM軸の再計算

軸の再計算ツールは、線形建物要素の軸を再計算し、線形要素の中心線に再配置します。


このコマンドの詳細については、コマンドリファレンスの記事『BIMRECALCULATEAXIS』をご参照ください。

線形建物エレメント軸を再計算
  1. モデル内の任意の線形建物図形を選択します
  2. BIMRECALCULATEAXISコマンドを起動します。
  3. Enterを押します。
  4. 要素の軸は、デフォルトの位置に移動されます。
    次の図は、線形ソリッドにBIMRECALCULATEAXISを使用した結果です。軸(13)は線形要素の中心線(14)に移動しています。


線形ソリッドのモデリングに役立つ設定

軸を表示

構造を編集しやすくするため、DISPLAYAXESシステム変数で線形ソリッドの軸を非表示にしたり表示したりすることができます。

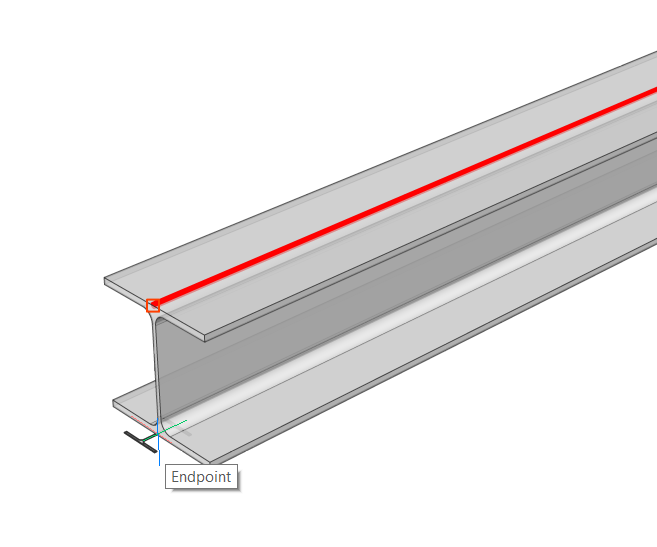

DISPLAYAXESがオンになっていると、線形ソリッドの軸が赤い太い線で表示されます。この場合、既存の構造体にさらに線形のソリッドやプロファイルを追加するための出発点として、軸の終点をスナップすることしかできません。

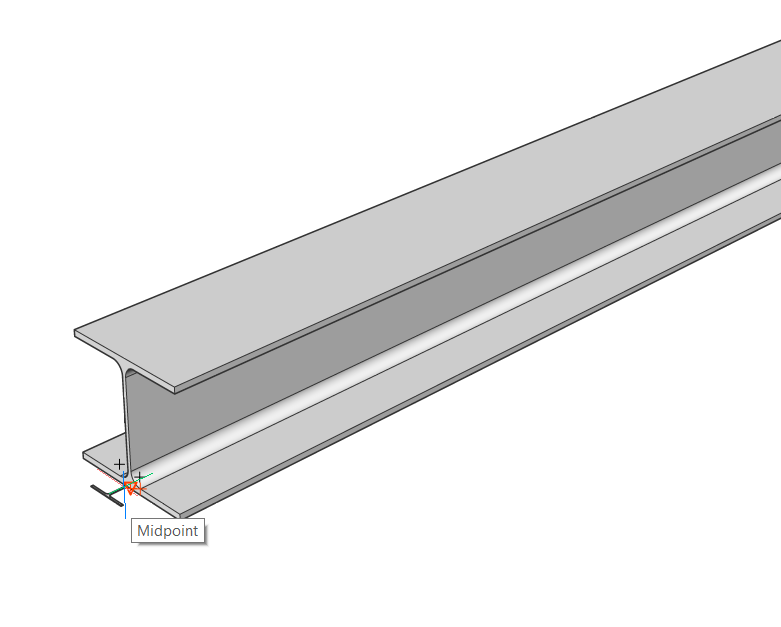

DISPLAYAXESをオフにすると、図面範囲に軸が表示されなくなり、ESNAPのコンテキストメニューでチェックした特定のポイントをすべてスナップできるようになります。

DISPLAYAXESオフ DISPLAYAXESオン




BIMOSMODE

BIMOSMODEシステム変数では、スナップする詳細レベルを選択することができます。
  1. コマンドラインまたは設定で「BIMOSMODE」と入力します。

    プロンプト表示：BIMOSMODEの新しい値(0 to 3) <2>：

  2. 新しい値を選びます。(0～3の数字を入力)
    値 スナップの詳細
    0 すべてのスナップをオンにします。
    1 ソリッドの軸を除く、ソリッドへのすべてのスナップをオフにします。
    2 軸の交点を除き、BIMグリッド軸へのすべてのスナップをオフにします。
    3

    軸の交点を除き、BIMグリッド軸へのすべてのスナップをオフにします。

    ソリッドの軸を除く、ソリッドへのすべてのスナップをオフにします。
  3. Enterを押します。
