板金のメカニカルブラウザ

概要

メカニカルブラウザパネルでは、全ての板金図形およびフィーチャーのプロパティを表示および変更することができます。

メカニカルブラウザパネルを開くには:

板金コンテキスト

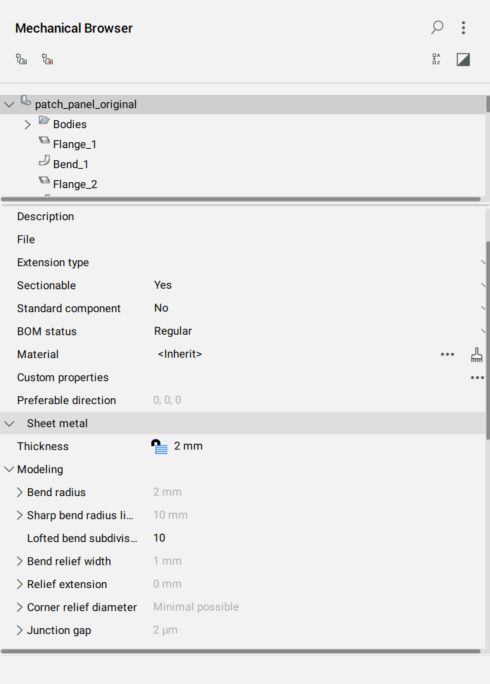

図面に板金フィーチャーが含まれている場合、メカニカルブラウザのルートノードのプロパティには、板金コンテクストとも呼ばれる板金セクションが表示されます。

板金コンテキストはドキュメントに最初の板金部品が表示されたときに作成され、初期パラメータに記載されている設定から初期化されます。

板金部品を作成するための一般的なワークフローは、板金の設計方法の記事に記載されています。

板金部品にローカルの板金コンテキストを割り当てるには、コンテキストタイプフィールドでソリッド用コンテキストを選択します。これにより、部品ごとに異なる設計パラメータや板厚を設定できます。

板金プロパティは、グループ化されたフィールドとして表示されます：

板金コンテキストはドキュメント内のすべてのフィーチャーがSMDISSOLVEコマンドによって解体されると削除されます。

コンテキストをグローバルからローカルに切り替える

以下の操作を行います：

フィーチャーを用いた操作

メカニカルブラウザには、板金部品のすべてのフィーチャーが一覧表示されます。メカニカルブラウザでフィーチャーを選択すると、そのフィーチャーの面がモデルでハイライト表示されます。

板金のプロパティ

メカニカルブラウザパネルでは、板金フィーチャーの操作に素早くアクセスできます。利用可能な操作は、選択したフィーチャータイプによって変化します。板金プロパティの詳細は、板金のグローバルプロパティとフィーチャープロパティの記事を参照してください。

無効、解体、削除の違い

メカニカルブラウザでフィーチャーを右クリックし分解を選択すると、フィーチャーは部品から削除されますが、そのジオメトリは維持されます。ただし、フィーチャーの各面間の空間的およびパラメトリックな関係を含む設計意図は全て削除されます。

一時的にフィーチャーを無視したい場合は、無効化オプションを選択します。そのフィーチャーはメカニカルブラウザに残り、部品はそのフィーチャーが解体されたかのように動作します。解体とは異なり、フィーチャーはジオメトリの変更に応じて更新が続きいつでも再有効化できるため、再生成またはSMCONVERTコマンドを使用する必要はありません。

板金フィーチャーはメカニカルブラウザ内の削除操作をサポートしており、これはSMDELETE コマンドと同様に機能します。削除されたとき、フィーチャーはブラウザから削除され、ジオメトリはフィーチャータイプをもとに更新されます。
