カスタムクワッドフィルターの作成
クワッドカーソルフィルターを使用して、特定のタイプの図形に対して、クワッドに表示するボタンセットをカスタマイズすることができます。
カスタムツール用のカスタムフィルターの作成
クワッドでは、マウスカーソルが置かれている図形の種類に応じて、特定のボタンが表示されます。
特定のクワッドボタンが表示されるかどうかの条件は、クワッドボタンごとに図形フィルタープロパティで個別に指定します。
図形フィルタープロパティにアクセスするには、以下の手順を実行してください：
- カスタマイズダイアログボックスのクワッドタブを開きます。
- BRICSCADメニューグループのクワッドタブノードを展開します。
- ツールノードを選択します。
- クワッドボタンフレームの図形フィルターラベルをクリックします。

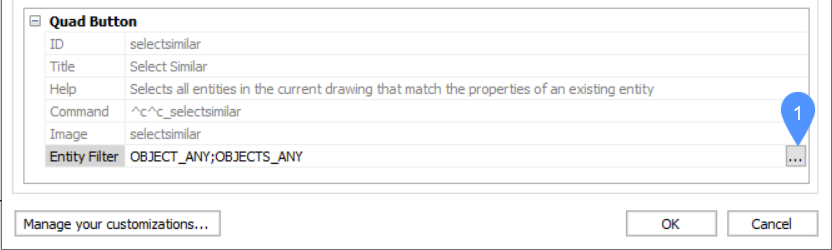

- 同じ行の右端にある、下図(1)の参照ボタンをクリックします。
クワッドボタンフィルターを編集ダイアログボックスが表示されます。
注: 内蔵されているクワッドボタンの図形フィルターは変更できません。内蔵されているボタンの場合、図形フィルターフィールドは抑制されています。
クワッドボタンに新しいフィルターを追加する
クワッドボタンに新しいフィルターを追加するには、以下の手順を実行してください：
- 選択したツールのクワッドボタンフィルターを編集ダイアログボックスを開きます。
- 図形種類を追加…ボタンをクリックします。
図形エイリアスを追加ダイアログボックスが表示されます。
- フィルターが影響するのが単一の図形なのか複数の図形なのか(単一図形と複数図形チェックボックス)を選択します。
- フィルターに関連付ける図形タイプまたはサブ図形タイプを選択します。複数の項目を選択することができます。
- OKをクリックします。
- (オプション)フィルターを追加...ボタンをクリックします。
クワッドのボタンフィルターを追加ダイアログボックスが表示されます。
-
フィールドの右側にある下矢印をクリックして、使用できる一般のフィルターからフィルターを選択してOKをクリックします。
- NO_SELECTION：図形が何も選択されていないときにツールが利用できます。
- OBJECT_ANY：図形が1つだけ選択されているときにツールが利用できます。
- OBJECTS_ANY：複数の図形が選択されているときにツールが利用できます。
- (オプション)カスタムフィルターを追加し、OKをクリックします。注:
- カスタムフィルターを入力することも可能ですが、図形エイリアスを追加ダイアログボックスを使用してカスタムフィルターを作成することをお勧めします。
- カスタムフィルターでは、フィルタリングしたい図形のDXF名と、サブ図形の指定(面／辺／頂点)を手動で入力することができます。完全なフィルター名は、一般的なフィルター名、「OBJECT_」または「OBJECTS_」の後に、図形のDXF名(LINE、CIRCLE など)が続きます。例：OBJECT_CIRCLE、 OBJECTS_SURFACE_EDGE
- OKをクリックします。
選択した項目がクワッドボタンフィルターを編集ダイアログボックスのリストに表示されます。
クワッドボタンフィルターを編集ダイアログボックスで実行できるその他の操作：
- 項目を削除するには、その項目を選択して削除をクリックします。
- 1つまたは複数の項目を追加するには、図形種類を追加...をクリックして、図形タイプのリストからさらにいくつかの項目を選択します。
- クワッドボタンフィルターを編集ダイアログボックスの図形リストが作成できたら、OKをクリックします。追加したフィルターは、カスタマイズダイアログボックスのクワッドタブの図形フィルターフィールドに表示されます。
フィルターを編集するには、図形フィルターフィールド(
)の行の右端にある参照ボタンを押して、上記の手順を繰り返します。
