クイック選択

クイック選択を使用すると、図形タイプ、色、線の種類などの図形プロパティのフィルターを指定して選択セットを構成できます。クイック選択は図面全体または以前作成した選択セットに適用されます。

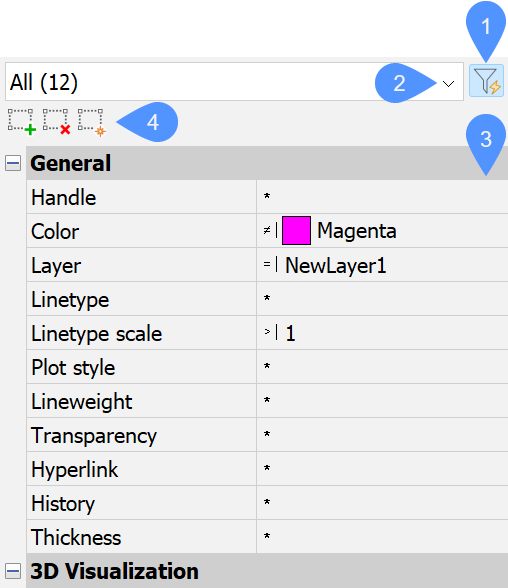

一般的な手順

  1. クイック選択モード(1)でプロパティパネルを開きます。
  2. クイック選択では、図形のドロップダウンメニュー(2)から図形の種類による選択セットを定義します。
  3. プロパティリスト(3)で図形プロパティの演算子と値を選択して選択セットを絞り込みます。
  4. 選択ツール(4)をクリックして、次のいずれかを行います。
    • 選択中の図形に、絞り込んだ図形セットを追加する()。
    • 選択中の図形から、絞り込んだ図形セットを削除する()。
    • 絞り込んだ図形セット()を基にして新しい選択セットを作成する。
  5. (オプション)必要に応じて、手順2～4を繰り返します。

クイック選択モードを使う(QSELECTコマンド)

以下のいずれかの操作を行います：

  • プロパティパネルを表示し、パネルにあるクイック選択ツールボタン()をクリックします。
  • コマンドラインにQSELECTと入力します。

クイック選択モードでプロパティパネルが開きます。

図形の種類による選択セットの定義

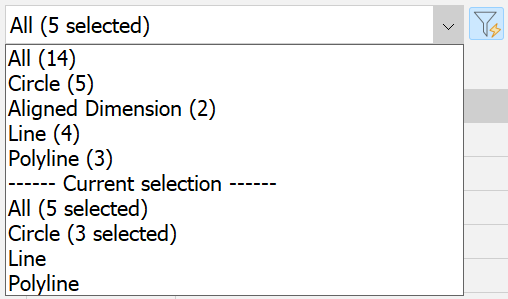

図形リスト
2つのリストが表示されます：
  • 図面に含まれる図形の種類別リスト
  • 現在の選択セットに含まれる図形の種類別リスト(選択されている場合)

どちらのリストにも、図形の種類ごとに個数が表示されます。

注: 図面で既に図形を選択している場合は、図形の種類ごとの選択セットが自動的に現在の選択にセットされます(たとえば、最初のクイック選択の後ろ)。ほかの図形へ新たにクイック選択を適用する場合は、新しい選択セットを定義してください。
  1. 図形メニューのドロップダウンボタンをクリックします。
  2. 目的のリストで図形の種類を選択します。

選択した図形のプロパティがプロパティリストに表示されます。

プロパティフィルターの定義

プロパティリスト
図形を絞り込むための図形プロパティが表示されます。

使用できるオプションは、選択セットによって異なります。一般、3D画像(モデル空間のみ)、ジオメトリの各プロパティは、すべての図形で利用可能です。図形の種類によっては、追加のプロパティが表示される場合があります。図形タイプが指定されていない場合は、一般的なプロパティのみがリストアップされます。

デフォルトでは、すべてのプロパティフィールドにアスタリスク(*)が表示されます。

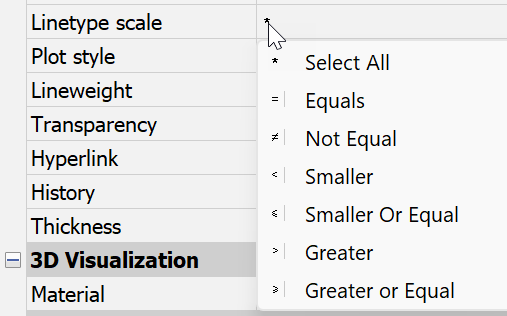

演算子
演算子リストを使って、プロパティ値で絞りこむことができます。現在の演算子をクリックするとリストが表示され、別の演算子に変更できます。
すべて選択
プロパティに基づいて図形リストをフィルタリングしません。
等しい
プロパティが指定された値と等しい図形のみを含むように、図形リストをフィルタリングします。
≠(ノットイコール)
プロパティが指定された値と一致しない図形のみを含むように、図形リストをフィルタリングします。
より小さい
プロパティが指定された値よりも小さい図形のみを含むように、図形リストをフィルタリングします。
より小さいか、等しい
プロパティが指定された値以下である図形のみを含むように、図形リストをフィルタリングします。
より大きい
プロパティが指定された値よりも大きい図形のみを含むように、図形リストをフィルタリングします。
より大きいか等しい
プロパティが指定された値以上である図形のみを含むように、図形リストをフィルタリングします。
  1. フィルター設定したいプロパティのアスタリスクをクリックします。

    コンテキストメニューが表示されます。

  2. 操作を選択します。
  3. プロパティ欄をクリックします。
  4. プロパティによって、以下のいずれかを行ってください：
    • 数値を入力します。
    • オプションをドロップダウンリストから選択します。
  5. (オプション)複数の図形を選択する場合は、前の手順を繰り返します。

絞り込んだ図形セットを適用する

選択ツールをクリックして、選択している図形を更新します。

ツールを選択
現在の選択セットに追加
現在の選択セットに、図形リストやプロパティリストで指定した図形を追加します。
注: 図形リストのドロップダウンボタンをクリックして、現在の選択内容を表示します。
現在の選択セットから削除
現在の選択セットから、図形リストやプロパティリストで指定した図形を削除します。
現在の選択をクリアして新規選択を作成
図形とプロパティのリストで指定した図形タイプとプロパティ値に基づいて、カレントの選択セットに図形を追加します。
