ALIGNMENTELEMENTFROM [要素に線形を作成]
既存の線形の前または後に、新たに線形要素を付加します。
アイコン：
説明
既存の要素に新たに付加できる要素の種類は、直線、曲線、緩和曲線、緩和曲線の直線、緩和曲線の曲線、曲線-緩和曲線-緩和曲線の組み合わせです。
注: 新しい要素は、常に選択した接続要素の指定した点の接線に作図されます。
コマンドオプション
- 直線
- 選択した線形要素の前または後に、新たに直線要素を付加します。注: 直線の長さは、図面上で指示するか、またはコマンドラインに値を入力して指定します。
- 曲線
- 選択した線形要素の前または後に、新たに曲線要素を付加します。既存の要素の前に曲線を付加する場合、接続要素の始点近くを選択します。要素の後に曲線を付加する場合、曲線を付加する接続要素の終点近くを選択します。注: 曲線の形状は、半径、角度の解(180°より大きい、または小さい)、通過点により定義されます。
- 緩和曲線
- 選択した線形要素の前または後に、新たに緩和曲線要素を付加します。
既存の要素の前に緩和曲線を付加する場合、接続要素の始点近くを選択します。要素の後に緩和曲線を付加する場合、緩和曲線を付加する接続要素の終点近くを選択します。
注: 緩和曲線の形状は、半径、長さ、方向(時計回り、反時計回り)により定義されます。
- LS(緩和曲線の直線)
- 選択した線形要素の前または後に、組み合わせを付加します。組み合わせは、文字どおり緩和曲線と直線の2つの要素から構成されます。注: 作成する要素の組み合わせ順序は、選択した要素の前に付加するか、後に付加するかで変わります。選択した要素の前に付加する場合、接続要素の始点近くを選択します。この場合、組み合わせは直線-緩和曲線の順になります。接続要素の終点近くを選択した場合、組み合わせは緩和曲線-直線の順になります。その場合、緩和曲線から始まって直線へ移行し、指定した点(直線の終点)を通過します。
- CS(緩和曲線の曲線)
- 選択した線形要素の前または後に、曲線-緩和曲線の組み合わせを付加します。組み合わせは、文字どおり緩和曲線と曲線の2つの要素から構成されます。注: 作成する要素の組み合わせ順序は、選択した要素の手に付加するか、後に付加するかで変わります。選択した要素の前に付加する場合、接続要素の始点近くを選択します。この場合、組み合わせは曲線-緩和曲線の順になります。接続要素の終点近くを選択した場合、組み合わせは緩和曲線-曲線の順になります。その場合、緩和曲線から始まって曲線へ移行し、指定した点を通過します。

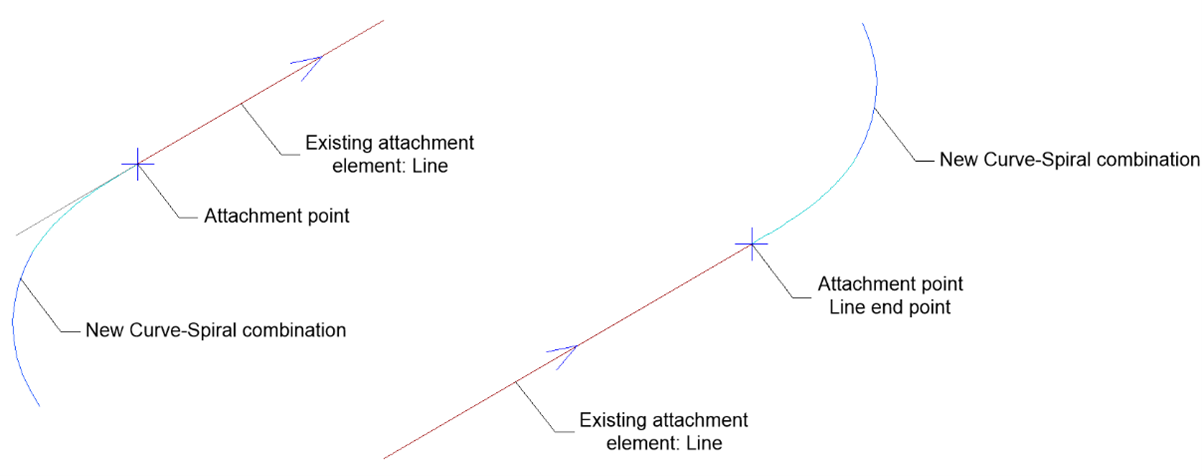

最初に選択要素を選択し、次に緩和曲線の半径と長さを指定します。それから曲線解の角度(180°より大きい、または小さい)を指定し、最後に曲線の通過点を指定して曲線-緩和曲線の組み合わせを作図します。
- CSS(曲線-緩和曲線-緩和曲線)
- 選択した線形要素の前または後に、曲線-緩和曲線-緩和曲線の組み合わせを付加します。組み合わせは、文字どおり逆向きの2つの緩和曲線と、指定した点を通る曲線から構成されます。注: 作成する要素の組み合わせ順序は、選択した要素の前に付加するか、後に付加するかで変わります。選択した要素の前に付加する場合、接続要素の始点近くを選択します。この場合、組み合わせは曲線-緩和曲線-緩和曲線の順になります。接続要素の終点近くを選択した場合、組み合わせは緩和曲線-緩和曲線-曲線の順になります。
最初に選択要素を選択し、始点側緩和曲線の長さと半径を指定します。それから終点側緩和曲線の長さを指定し、最後に曲線の通過点を指定して曲線-緩和曲線-緩和曲線の組み合わせを作図します。
- 要素
- このオプションを選択すると、アタッチメント要素の指定したポイントに新しい要素(または要素の組み合わせ)を取り付けることができます。アタッチメント要素の始点に近い方を選択して、新しい要素をアタッチメント要素の前(to)に取り付けます。あるいは、アタッチメント要素の後(from)に新しい要素を取り付けるために、その終点に近いアタッチメント要素を選択します。
- 要素の端
- このオプションを選択すると、接続要素の始点または終点に新しい要素(または要素の組み合わせ)を付加することができます。接続要素の前に新しい要素を付加する場合は、接続要素の始点近くを選択します。接続要素の後に新しい要素を付加するには、接続要素の終点近くを選択します。
- 曲線解の角度

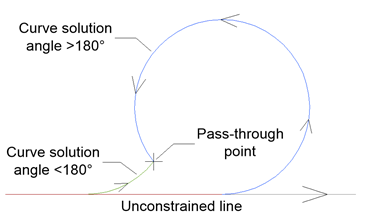

- 180より大きいと180より小さいを切り替えます。下図は、曲線の解答角度で選択されたオプションに応じて、曲線が同じ指定点を通過する場合の2つの解を示しています。
- 曲線の複合または反向?

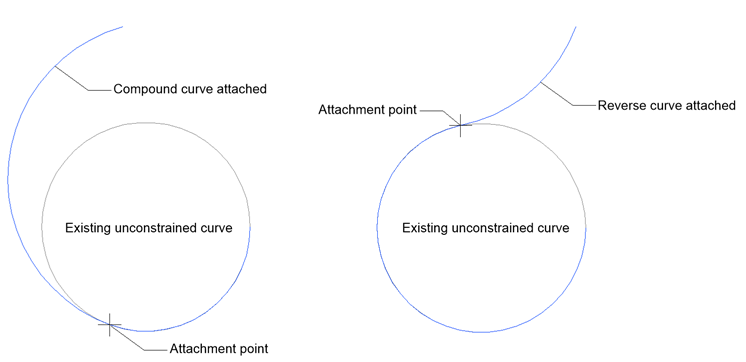

- 下図のように、既存の拘束のない曲線要素に取り付けられた複合と逆転の曲線を切り替えます：
- 長さ
- 新しい直線の長さを指定します。
- 緩和曲線の長さを指定
- 新しい緩和曲線の長さを指定します。
- 半径を指定
- 新しい緩和曲線と曲線の半径を指定します。
- 曲線の向きを指定
- 新しい要素の向きを指定します。時計回りと反時計回りがあります。
