AMDATUMID [データム]

データムIDを作図し、図形にアタッチします。

BricsCAD Mechanical

アイコン：

注: このコマンドは、メカニカル図形を含む図面に対してのみ機能します。BricsCAD® Mechanical図面の環境を設定するには、2Dメカニカル図面の各コマンドについての記事を参照してください。

使用方法

データム識別子記号をアタッチするオブジェクトを選択し、その位置の点を指定すると、データム識別子ダイアログボックスが開きます。最初の引出線セグメントは、アタッチされたオブジェクトに対して垂直です。

データム識別子記号をダブルクリックすると、データム識別子ダイアログボックスが開き、パラメータを変更できます。

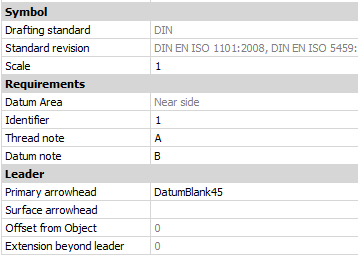

AMDATUMIDコマンドを使用してデータム識別子記号を作成した後、そのプロパティはプロパティパネルでも変更できます。

シンボル
製図規格
製図規格が表示されます。
規格の履歴
規格の履歴が表示されます。
尺度
注記の尺度を設定します。
