AMSURFSYM [仕上げ記号]

仕上げ記号を作成します。

BricsCAD Mechanical

アイコン：

注: このコマンドは、メカニカル図形を含む図面に対してのみ機能します。BricsCAD® Mechanical図面の環境を設定するには、2Dメカニカル図面の各コマンドについての記事を参照してください。

使用方法

注: 仕上げ記号はAM_5画層に追加されます。

仕上げ記号を作図するオブジェクトを選択して位置を指定します。仕上げ記号ダイアログボックスが開き、各種仕上げ記号のパラメータを定義します。

注: 引出線なしでシンボルをオブジェクトにアタッチしている場合、配置する側を選択するよう促されます。シンボルがオブジェクトにアタッチしていない場合、回転角度を指定する必要があります。

仕上げ記号をダブルクリックすると、仕上げ記号ダイアログボックスが開き、各種パラメータを変更できます。

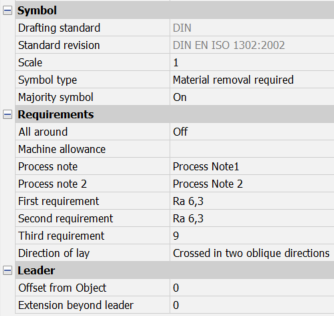

仕上げ記号のプロパティは、プロパティパネルから変更できます。

注: 仕上げ記号のプロパティは、使用する規格に依存します。
