CURVECALC [曲線計算]
入力値から曲線パラメータを計算して図面に曲線を追加します。
説明
曲線計算ダイアログボックスが開き、曲線のパラメータを指定して図面に曲線を作図します。

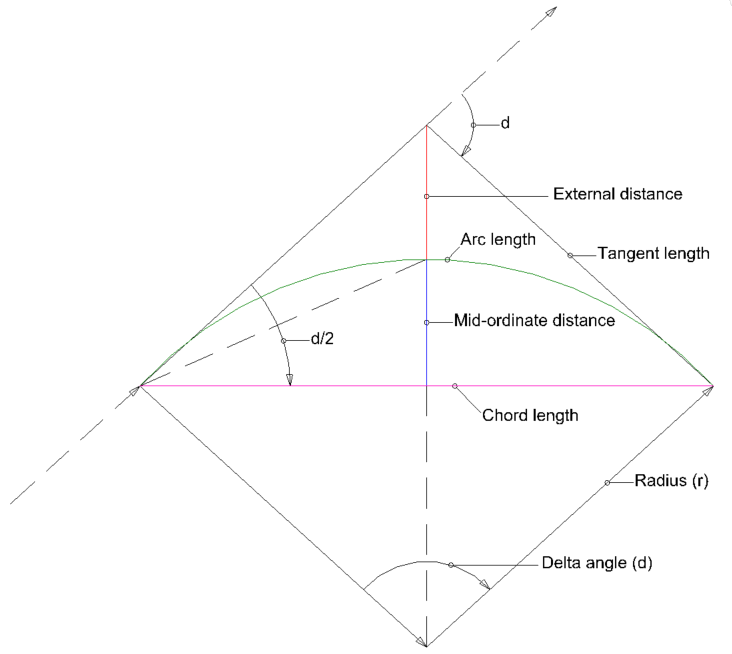

下図は、曲線の各パラメータを示しています。

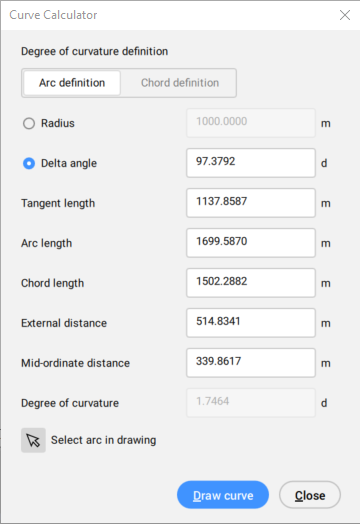

円弧の定義
円曲線の角度が円弧の定義によって定義されます。すなわち、円曲線の角度が円弧によって決まります。このオプションは、円曲線の角度が、100単位の円弧の角度に対応する道路曲線でよく使用されます。

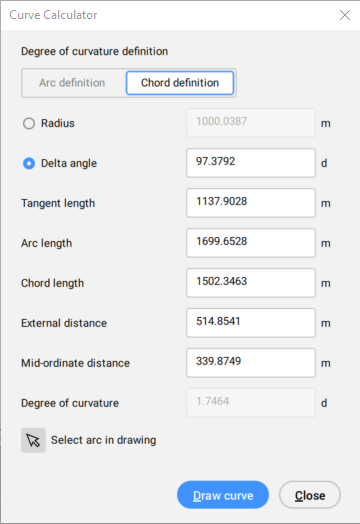

弦の定義
円曲線の角度が弦の定義によって定義されます。すなわち、円曲線の角度が弦によって決まります。このオプションは、円曲線の角度が、100単位の弦に対応する鉄道曲線でよく使用されます。
半径または中心角に基づいて計算されます。
- 半径寸法
- チェックを入れると、半径を固定して計算が開始されます。
- 中心角
- チェックを入れると、中心角を固定して計算が開始されます。
- 接線長
- 曲線の接線の長さを設定します。
- 円弧長
- 曲線の円弧の長さを設定します。
- 弦長
- 曲線の弦の長さを設定します。
- 外部距離
- 曲線の外部距離の長さを設定します。
- 中間縦距離
- 曲線の中央縦長を設定します。
- 円曲線の角度
- 円曲線の角度を設定します。円曲線の角度は、円弧の定義による場合は円弧によって、弦の定義による場合は弦によって決まります。
- 図面の円弧を選択
- 図面から円弧を選択することができます。
- 曲線を作成
- 曲線計算ダイアログボックスが一時的に閉じて、計算された曲線が図面に作図されます。
コマンドオプション
- 図形を選択
- 図面上の図形を選択します。注: 曲線の始点として図形を選択した場合、その図形に接して曲線が作図されます。
- 点
- 図面の点を指示して曲線の始点を選択します。
- 曲線の方向を選択
- 曲線の方向を設定します。
- 曲線が曲がる側を指示
- 曲線が曲がる側を指示します。
- 左
- 左へ曲がるように曲線を作図します。
- 右
- 右へ曲がるように曲線を作図します。
