DWGCOMPARE [図面比較]

選択した図面とカレント図面を比較します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

説明

比較パネルを開き、選択した図面とカレント図面を比較して、相違点を示します。

相違点が見つかった図形は、以下の色で表示されます。

  • 緑(CMPCLRNEWシステム変数で設定):図形が追加されています。
  • 赤(CMPCLRMISSシステム変数で設定):図形が削除されています。
  • 灰(CMPCLRMOD1システム変数で設定):元図面の図形が変更されています。
  • 黄(CMPCLRMOD2システム変数で設定):比較図面の図形が変更されています。
注: これらのカラーシステム変数は、設定ダイアログボックスで設定できます。また、比較パネル(凡例の下)でカラープレビューをクリックすることによっても設定できます。

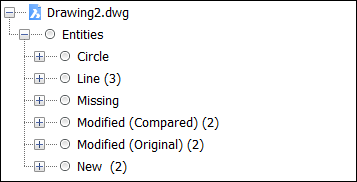

相違点の一覧は、構造パネルでも確認できます。STRUCTUREPANELコマンドで開き、デフォルトのCST設定ファイルがロードされていることを確認してください。構造パネルの比較ノードを展開します。

注: 比較図面をアンロードするには、ENDCOMPAREコマンドを実行します。

コマンドオプション

選択
比較するファイルを選択ダイアログボックスが、カレント図面と比較する図面を選択できます。
上限
図面で比較する図形の数の上限を設定します。
