EXPPDFS [PDFアンダーレイ]

図面エクスプローラを使用して、PDFファイルをアンダーレイとして現在の図面に添付します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

注: PDFファイルを図面に図形として読み込むには、PDFIMPORTコマンドを使用します。

説明

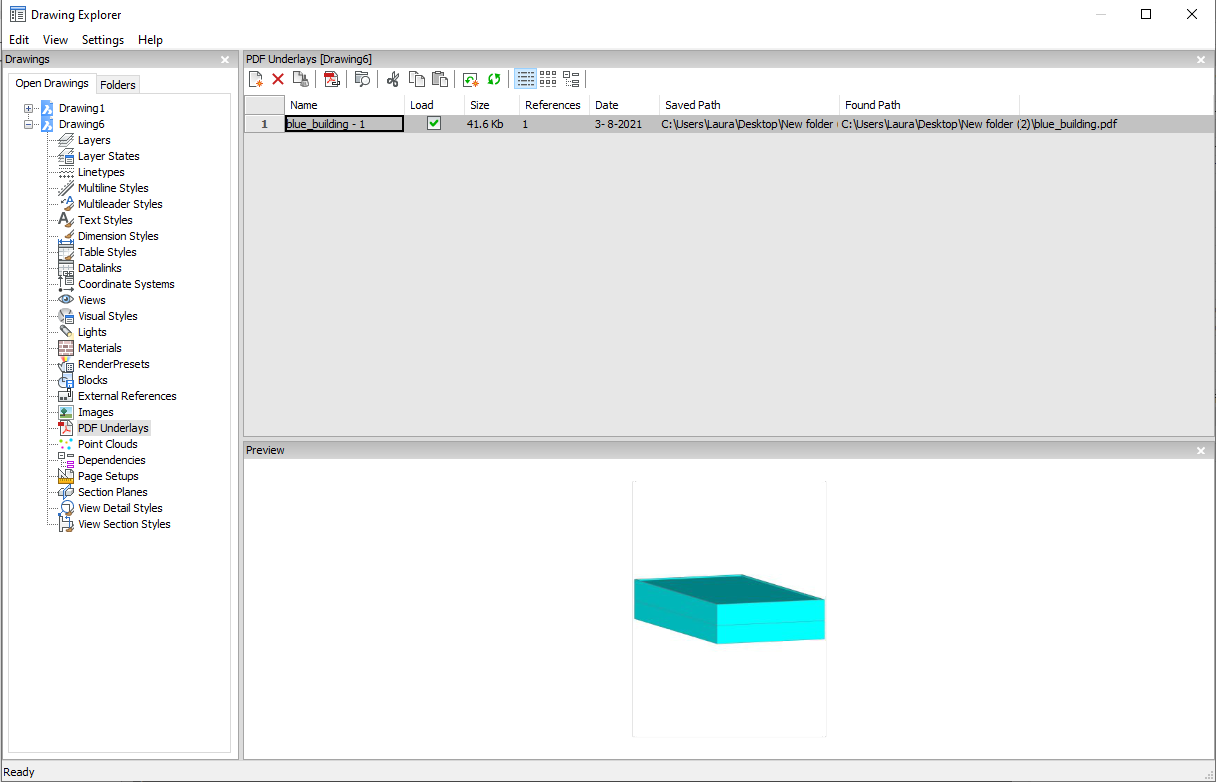

図面エクスプローラのPDFアンダーレイセクションを表示します。

コマンドオプション

名前
PDF挿入の名前を表示します。この名前はプログラムによって割り当てられますが、名前をダブルクリックするか、右クリックしてショートカットメニューから [名前を変更]を選択して編集することができます。
ロード

PDFのロードを切替えます。

オン : PDFをロードして表示します。

オフ : PDFのロードを解除し、非表示にします。

サイズ
PDFファイルのサイズを表示します。
参照
PDFが図面に添付された回数を表示します。
日付
ファイルの日付を表示します。これは、最新のリビジョンで作業しているかどうかを調べるのに便利です。
保存パス
最初にロードされた、PDFファイルの元のパスを表示します。パスが見つからない場合は、[参照] ボタンをクリックすると、[ファイルを選択] ダイアログボックスが表示され、見つからないPDFファイルを探すことができます。
パスを検索
PDFファイルの現在のパスを表示します。このパスは保存パスと一致する必要があります。

コンテキストメニューのオプション

新規
現在の図面にPDFファイルを添付します。[PDFアンダーレイファイルを選択] ダイアログボックスからPDFファイルを開き、[PDFアンダーレイをアタッチ] ダイアログボックスで尺度や、PDFの左下隅の位置を示す挿入位置を指定します。
削除
選択したPDFファイルを警告なしに切り離します。
名前削除
選択したPDFファイルを図面から削除します。図面に挿入されていないPDFファイルの定義に対してのみ利用できます。
挿入

現在の図面にすでに添付されている複数ページのPDFファイルから、追加のページを添付します。

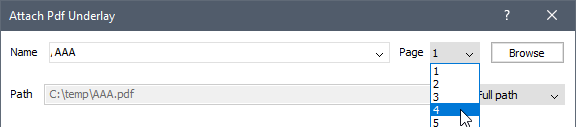

[PDFアンダーレイをアタッチ] ダイアログボックスが表示されます。ページドロップリストからページ番号を選択します。
追加されたページは、名前の接尾辞としてページ番号とともに図面エクスプローラに表示されます。
不足している添付ファイルの拡張検索を実行
不足している添付ファイルの拡張検索を実行します。
キャッシュをクリア
PDFのキャッシュをクリアします。
相対パス
保存パスを相対パスで表示します。
絶対パス
保存パスは図面フォルダにあるPDFファイルの絶対パスとして表示します。
パスとしてのファイル名
保存されているパスをファイル名に置き換えます。
