FITPOLYLINE [ポリラインをフィット]

ポリラインを図形にフィットさせます。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM
アイコン:

説明

図形の特定の点にフィットした1つまたは複数のポリライン図形を作図します。選択された図形のポイントへの累積垂直距離を最小化するコマンドです。このコマンドは、テキストを含むすべてのタイプの図形で動作します。

使用方法

FITPOLYLINE コマンドには2つの使用方法があります。

  • フィッティング図形を選択:ポリラインをフィットさせる図形を選択します。
  • すべての図形を使用:現在のビューポート内のフリーズしていないすべての図形を選択します。

ポリラインを開始するポイントを選択します。このガイドラインは、ユーザーが想定するポリラインの頂点を選ぶための視覚的な補助として使用されます。

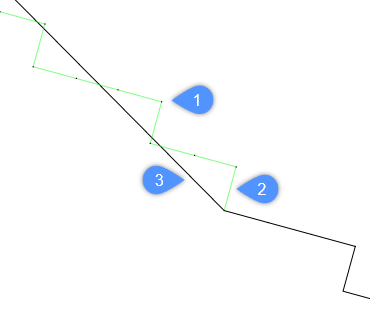

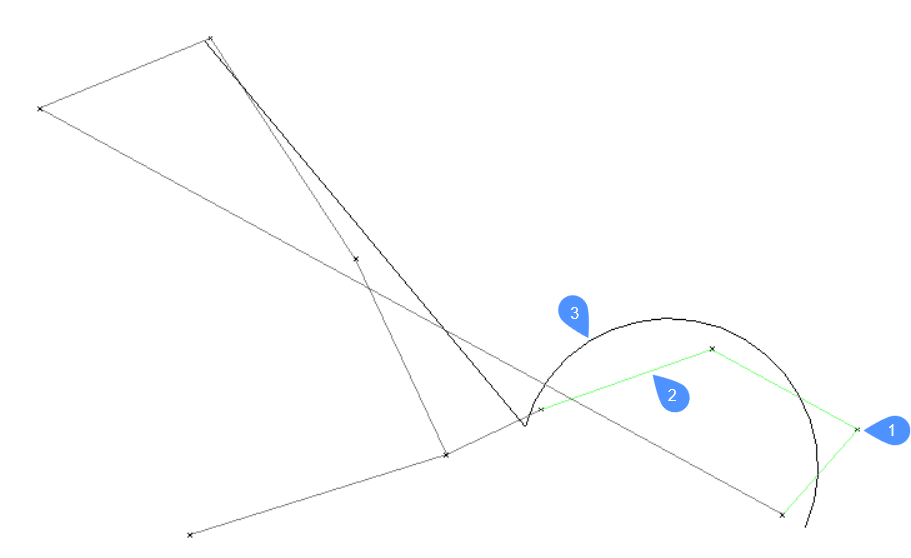

  1. コマンドでポリラインをフィットさせるために使用するポイント
  2. ガイドラインの補助
  3. ポリライン

コマンドオプション

すべての図形を使用
カレントビューポート内のフリーズされていない図形をすべて選択します。
フィッティング図形を選択
ポリラインをフィットさせる図形を選択できます。
注:
  • 点群と断面を選択すると、FITPOLYLINEコマンドはその断面内の点を自動的に検索し、これらの点を操作します。
  • 点群を選択し、断面は選択していない場合、断面を選択するようにアプリケーションから求められます。
  • 断面を選択し、点群は選択していない場合、点群を選択するようにアプリケーションから求められます。
複数の点群が含まれている選択、1つを選択
特定の点群を選択できます。
注: このオプションは、選択セットに複数の点群がある場合に使用可能になります。
複数の断面が含まれている選択、1つを選択
特定の点群を選択できます。
注: このオプションは、選択セットに複数の断面がある場合に使用可能になります。
断面クロップモードを変更
断面内側のポイント断面下側のポイントの間を選択できます。
ポリラインの始点
ポイントを選び、ポリラインを開始します。
線分をフィット

直線状のポリラインセグメントを、最後に固定されたポリラインの頂点とカーソルを動かしたポイントにフィットさせます。

注: FITLINE コマンドを参照してください。
円弧をフィット
円弧ポリラインセグメントを、最後に固定されたポリラインの頂点とカーソルを動かしたポイントにフィットさせます。
注: FITARC コマンドを参照してください。
最適フィット
最後に固定されたポリラインの頂点とカーソルを動かしたポイントにフィットさせるのに、直線ポリラインと円弧ポリラインのどちらが最適かを自動的に決定します。
注: HOTKEYASSISTANTシステム変数がオンに設定されている場合、Ctrlを押すとフィットオプションが切り替わります。
元に戻す
最後の操作を元に戻します。
ポリラインを選択
ポリラインを閉じます。
新しいポリラインを開始
新規にポリラインを作成します。
注: Escを1回押すと、カレントポリラインが終了し、新しいポリラインが開始します。
注: Escを2回押すと、コマンドが終了します。
終了
コマンドを終了します。
