MVIEW [ペーパー空間ビュー]

ペーパー空間に1つまたは複数のビューポートを作成して、モデル空間で作図した図形を表示できるようにします。(「make viewports」の略)ビューポートごとに以下の設定を個別に指定できます。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

エイリアス:MV

Note: このコマンドはペーパー空間でのみ動作します。
Note: モデル空間にビューポートを作成するには、VPORTSコマンドを使用します。

説明

最初のコーナーと対向のコーナーを指定して、矩形ビューポートを作成します。

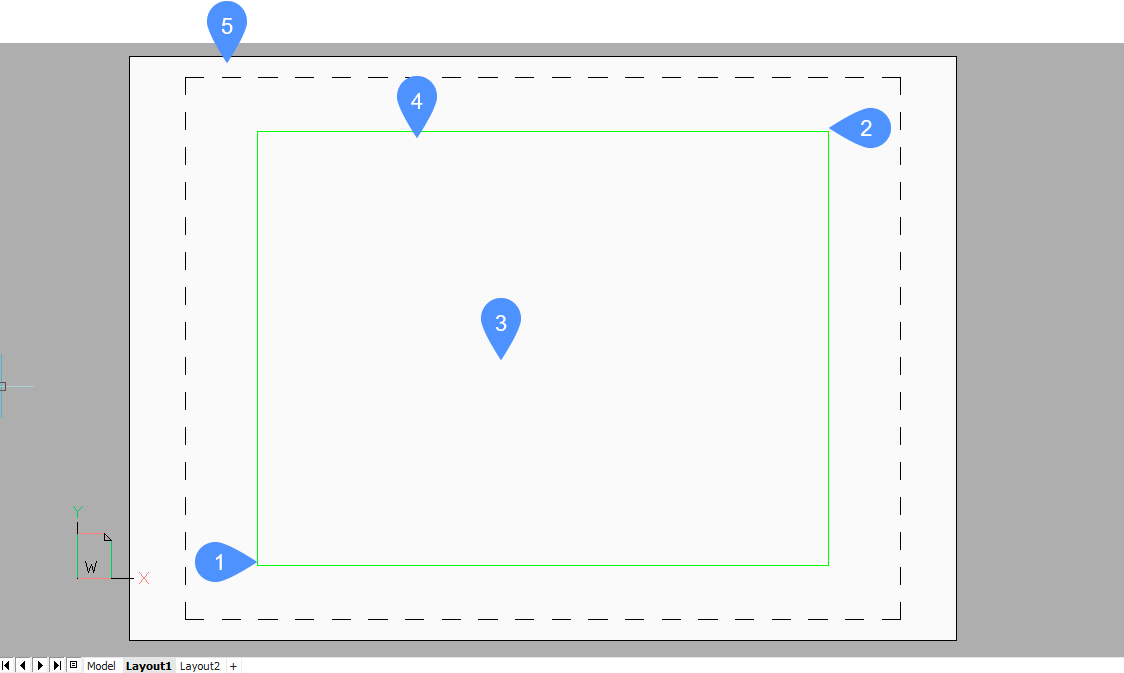

  1. 矩形の最初のコーナーを選択
  2. もう一方のコーナー
  3. ビューポート
  4. ビューポート枠
  5. ペーパー空間(レイアウト)

コマンドオプション

オン
オフにしたビューポートをオンに切り替えます。
オフ
ビューポートをオフにします。
このオプションは、ビューポートの内容を隠します。ビューポート枠は表示されたままです。ビューポート枠を非表示にするには、別の画層に配置し、画層をフリーズします。
ロック
ビューポート尺度をロックします。
ZOOMコマンドのnXPオプションで尺度を設定します。
フィット
現在のレイアウトに合わせた矩形ビューポートを作図します。
ビューポートを2つ作成
2つの矩形ビューポートを作図します。

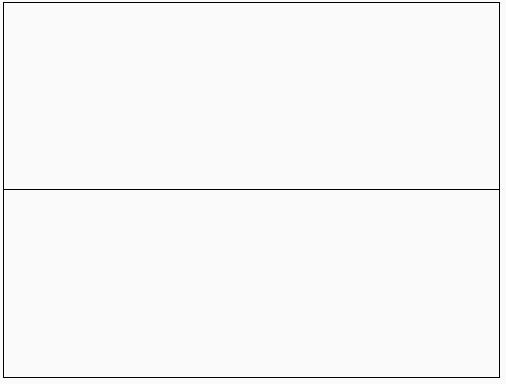

水平
同じサイズの2つの水平ビューポートを作図します。
垂直

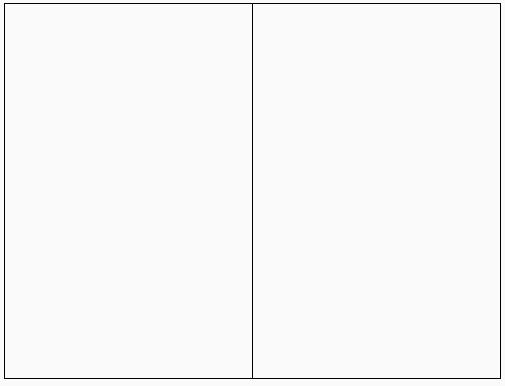

同じサイズの2つの垂直ビューポートを作図します。
ビューポートを3つ作成
3つの矩形ビューポートを作図します。

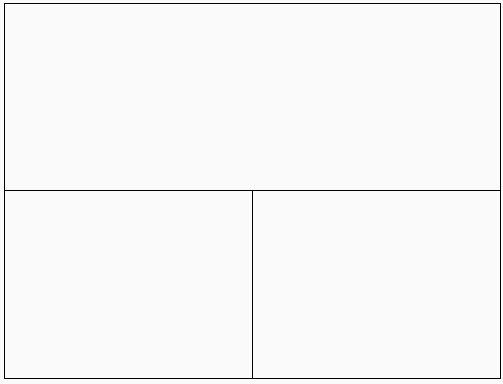

上側
並んでいる2つのビューポートの上に、1つのビューポートを作図します。

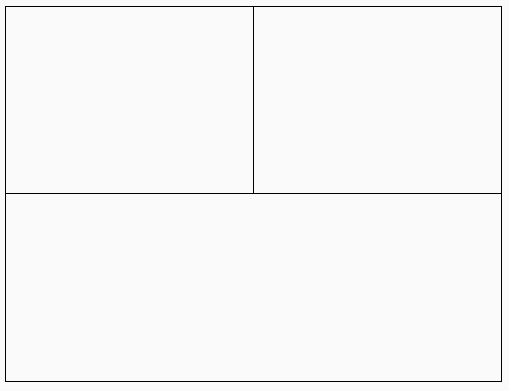

下側
並んでいる2つのビューポートの下に、1つのビューポートを作図します。

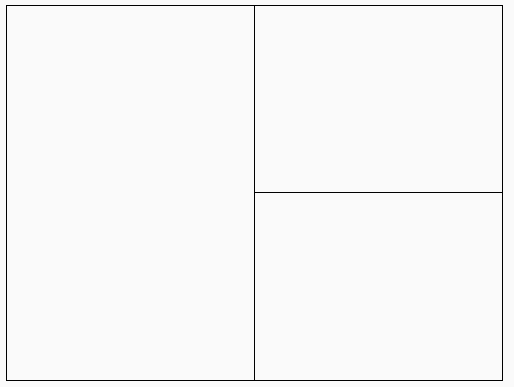

重ねた2つのビューポートの左側に、1つのビューポートを作図します。

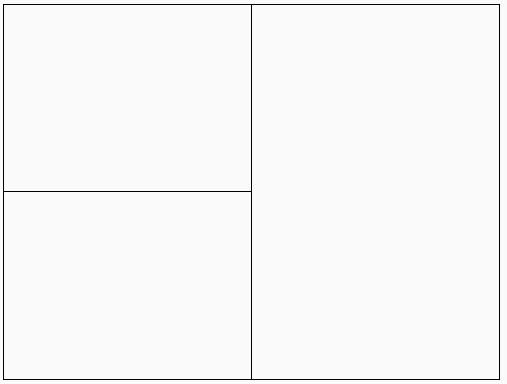

重ねた2つのビューポートの右側に、1つのビューポートを作図します。

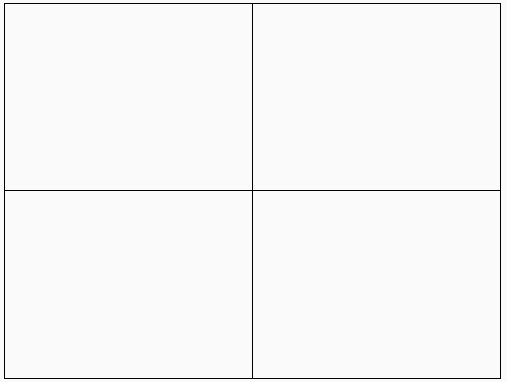

ビューポートを4つ作成
同じサイズの4つの矩形ビューポートを作図します。
オブジェクト
オブジェクトをビューポート枠に変換します。
ビューポートは図形の上に作成されます。元の図形は図面に残ります。このオプションは、ビューポート枠をアウトラインと正確に一致させる場合に便利です。

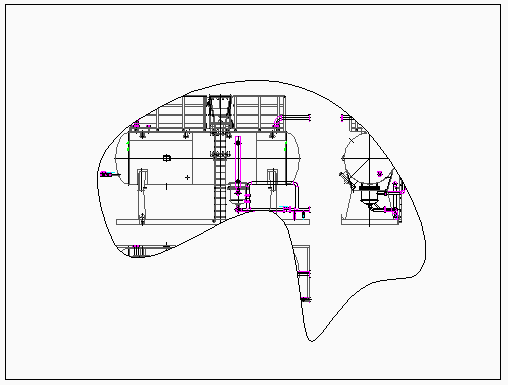

ポリゴン
線分と円弧で構成された非矩形のビューポートを作図します。
円弧
円弧作図モードになり、ARCコマンドのオプションが有効になります。
線分
線分作図モードになり、LINEコマンドのオプションが有効になります。
距離
次の線分セグメントを、指定した距離と角度で作図します。
フォロー
次の線分セグメントを同じ角度で作図します。
