POINTCLOUDDETECTROOMS [点群部屋検出]
各ポイントを部屋に割り当てます。
アイコン：
使用方法
このコマンドは、部屋を形成する可能性のある点群内の閉じた空間を検索し、それらを異なる部屋に分類します。
点群マネージャーパネルに一覧表示されているすべての階の部屋、または階のIDを指定してそのフロアの部屋を検出します。
注: POINTCLOUDFITROOMSコマンドは、点群スキャンからBIMワークフローのステップで使用します(点群スキャンからBIMワークフローの記事を参照)。

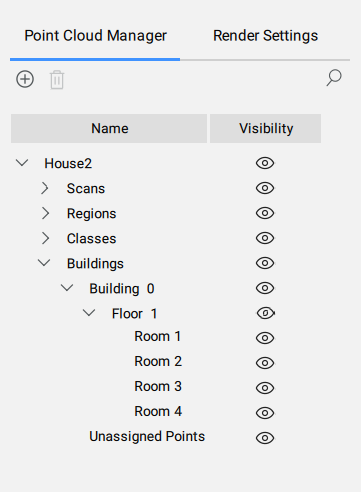

点群マネージャーパネルの建物に、検出された部屋が一覧表示されます。
点群マネージャーパネルのコンテキストメニューから各種オプションを選択できます。パネルに表示されている項目を選択して右クリックします：
- 部屋
-
- 編集
- 選択した部屋の壁を編集できます。
上面ビューを有効にし、閉じたポリラインの頂点を再配置できます。
編集モードを終了するには、部屋の名前をもう一度右クリックし、承諾または拒否を選択します。
- 複数の部屋
-
- 部屋を結合
- 選択した部屋に対応するポイントは、1つの部屋に分類されます。
- 床
-
- 部屋を追加
- 点群領域を選択することで、新しい部屋を手動で追加できます。
上面ビューを有効にし、閉じたポリラインを定義できます。
注:
- 各アイテムのコンテキストメニューにある表示の切り替えオプションを使用すると、選択したアイテムの表示のオン/オフを切り替えることができます。
- 削除オプションが使用可能な場合は、選択したアイテムがリストから削除され、対応するポイントの分類が削除されます。
注: 点群マネージャパネルから建物カテゴリを削除すると、このカテゴリにリストされているアイテムの建物関連情報 (建物、フロア、部屋) がすべて削除されます。
