SMBEAD [ビードを作成]
板金部品に関連付けリブフォームフィーチャーを作成します。
アイコン：
説明
2Dプロファイルから板金部品に関連付けリブフォームフィーチャーを作成します。定義プロファイルが変更されると、フィーチャーが自動的に更新されます。
BMINSERTコマンドを実行してライブラリから挿入した線形リブフィーチャーとの違いとして、SMBEADコマンドで作成されたリブフィーチャーは任意の曲線にすることができます。
使用方法
フランジ面とコントロール曲線を選択し、プロファイル半径と丸み半径の既定値を使用してリブを作成します。
Note: プロファイル半径の既定値は、SMDEFAULTRIBPROFILERADIUSVALUEシステム変数で定義されます。
Note: 丸み半径の既定値は、SMDEFAULTRIBROUNDRADIUSVALUEシステム変数で定義されます。
コマンドオプション

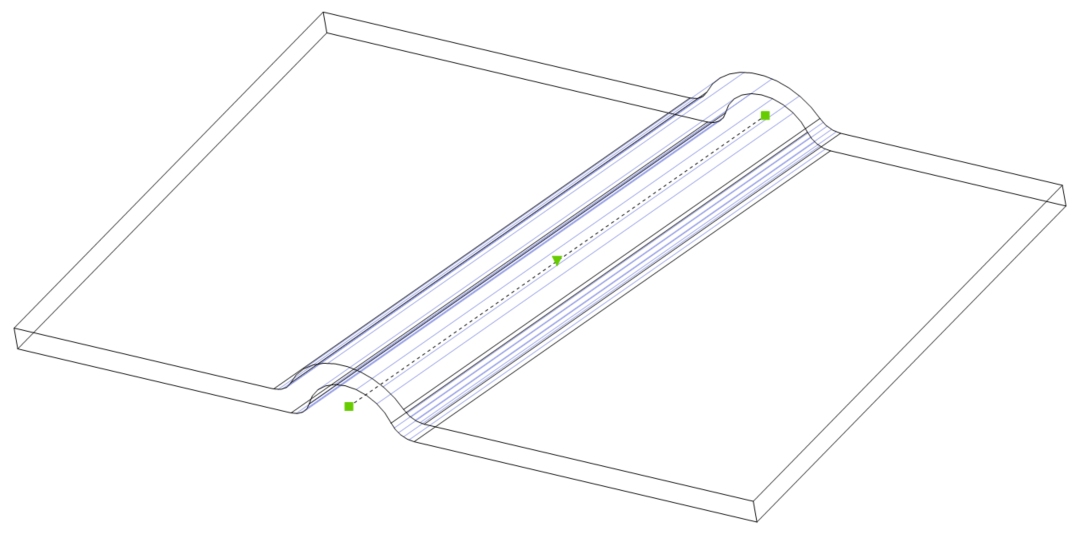

- コントロールカーブを選択
- リブを作成するためのコントロールカーブを選択します。このカーブには、線分、ポリライン、円、円弧、楕円、楕円弧、またはスプラインを選択できます。2D曲線は開いていても閉じていても作成できますが、それ自体や他のフォームフィーチャーと交差することはできません。
-
- プロファイル半径

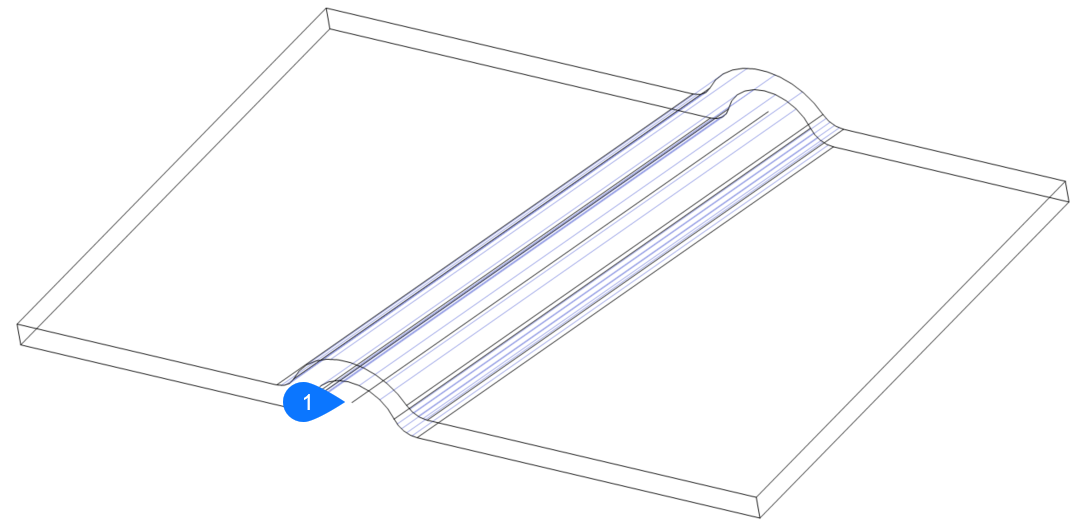

- リブプロファイルの半径(1)を設定します。
-
- 丸み半径

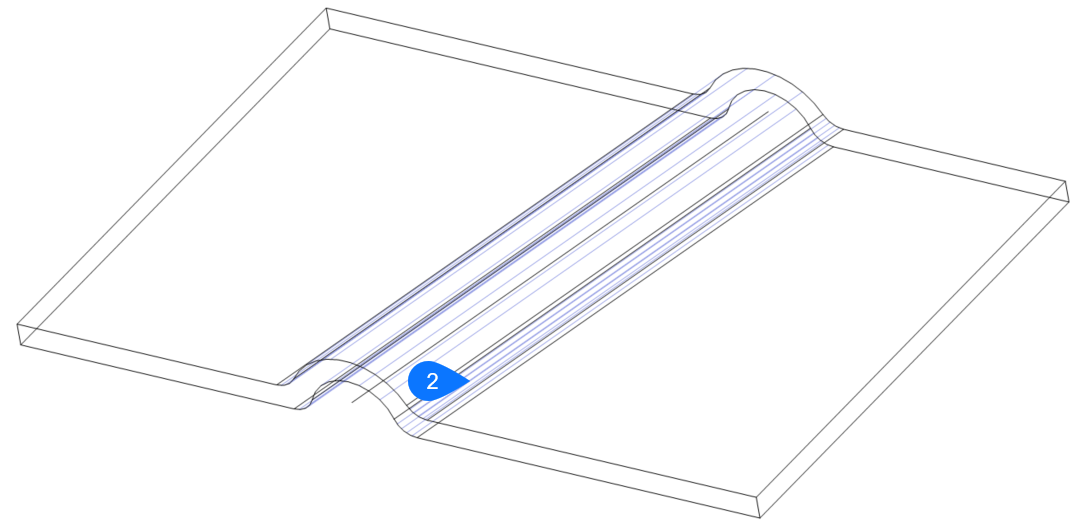

- 平滑にするフィレットの半径(2)を設定します。
-
