シートを編集

BIMプロジェクトブラウザパネルのシートを右クリックし、シートを編集オプションを選択して開きます。

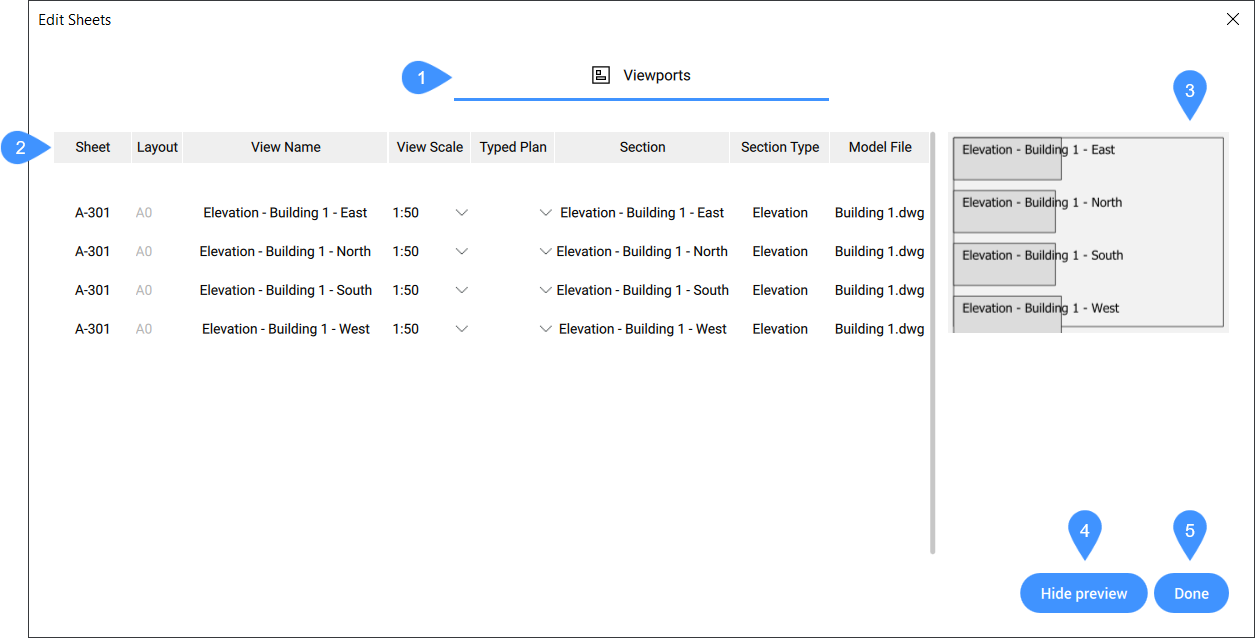

シートを編集ダイアログボックスでは、1つまたは複数のシートを編集できます。

1. タブ
2. ビューポートタブのオプション
3. プレビュー
4. プレビューを隠す
5. 完了

タブ

ビューポート

ビューポートの尺度とタイププランを設定できます。

ビューポートタブのオプション

シート

シート名を表示します。

注: ビューポートタブで名前の変更はできません。名前の変更は、BIMプロジェクトブラウザパネルのシートタブのプロパティセクションで行えます。

レイアウト

選択したシートに使用されるレイアウトを表示します。

ビュー名

ビューの名前を表示します。

注: ビューポートタブで名前の変更はできません。名前の変更は、断面を右クリックして名前の変更を選択します。名前選択ダイアログボックスが開き、名前を変更することができます。

ビュー尺度

ドロップダウンメニューから定義済みのビュー尺度を選択できます。または、尺度一覧の編集...を選択します。尺度一覧の編集ダイアログボックスが開き、任意の尺度を作成したり編集したりすることができます。

タイププラン

ドロップダウンメニューが開き、タイププランを任意のビューポートに割り当てることができます。

注: タイププランは、BIMプロジェクブラウザパネルのファイルタブで追加します。追加したタイププランは、ビューポートタブのドロップダウンメニューに表示されます。

断面

断面名を表示します。ビューポートタブで名前の変更はできません。名前を変更するには、断面を右クリックして名前の変更を選択します。名前を選択ダイアログボックスが開き、名前の変更ができます。

断面タイプ

断面タイプを表示します。

モデルファイル

断面が配置されているモデルファイル名を表示します。

プレビュー

編集したシートのプレビューを表示します。

プレビューを隠す

編集したシートのプレビューを非表示にします。ボタンをクリックすると、ボタンがプレビューを表示に変わります(プレビューを表示するときに操作)。

完了

シートを編集ダイアログボックスを閉じます。
