Civil 3D読み込み

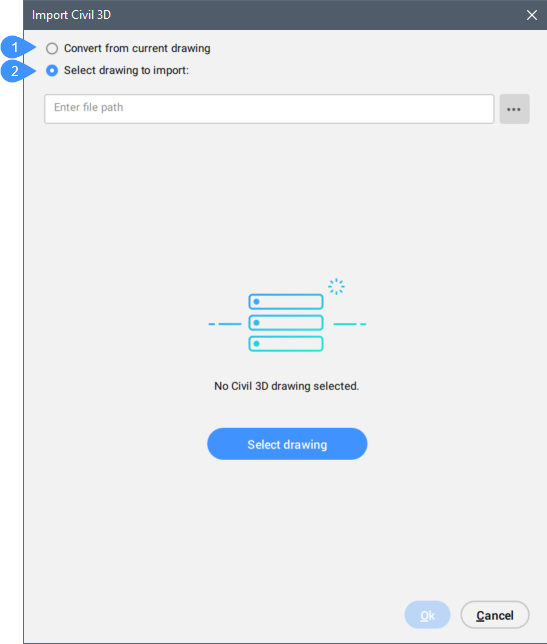

Civil 3D読み込みダイアログボックスでは、AutoCAD® Civil 3Dの図面からBricsCADの土木図形を作成することができます。

  1. カレント図面から変換
  2. 読み込むファイルを選択
  3. すべて選択
  4. Civil 3Dオブジェクトの画層名テンプレート
  5. ネイティブCADオブジェクトを読み込み
  6. ブロックとしてCivil 3Dラベルを読み込み

カレント図面から変換

カレント図面にあるAutoCAD® Civil 3Dオブジェクトを変換します。

読み込むファイルを選択

図面パスを入力するか、図面を選択ボタンをクリックして図面を手動で選択します。

注: DWGファイルを指定するか、カレント図面から変換オプションを選択すると、AutoCAD® Civil 3Dオブジェクトがオブジェクトタイプ別に整理されてツリービューに一覧表示されます。

すべて選択

選択した図面内のすべてのAutoCAD® Civil 3Dオブジェクトを選択します。

Civil 3Dオブジェクトの画層名テンプレート

読み込んだAutoCAD® Civil 3Dオブジェクトの画層名テンプレートを指定します。

画層名テンプレートを定義するために、以下の設定が可能です：
  • <種類>：画層名にAutoCAD® Civil 3Dオブジェクトの種類を含めます。
  • <名前>：画層名にAutoCAD® Civil 3Dオブジェクト名を含めます。
  • <ソース画層>：土木図形は読み込み元のAutoCAD® Civil 3Dオブジェクトと同じ画層に作成されます。
BricsCAD 土木図形を特定の画層に作図したい場合、画層名は、元のCivil 3Dオブジェクトの種類、オブジェクト名、および元のAutoCAD® Civil 3Dオブジェクトの画層名の3つのセットで構成します。フィールドに以下のテキストを入力します：
<種類>_<名前>_<ソース画層>

ネイティブCADオブジェクトを読み込み

AutoCAD® Civil 3Dオブジェクトに加えて、選択した図面からネイティブCADオブジェクトを読み込みます。

ブロックとしてCivil 3Dラベルを読み込み

選択した図面からAutoCAD® Civil 3Dのラベルをブロックとして読み込みます。

注: AutoCAD® Civil 3DのCOGOポイントラベルは、BricsCADの土木ポイントのラベルに変換されます。
