Importar arquivos Autodesk Revit no BricsCAD

Aviso de responsabilidade

Salvo indicação em contrário, a palavra Revit usada neste artigo se refere ao software Revit® e seus periféricos por Autodesk®.

Sobre importar de Revit®

A função de importar Revit® permite importar arquivos RVT no BricsCAD® como sólidos 3D. A maioria dos dados do projeto e metadados do modelo, ou seja, classificação BIM, informações espaciais, dados de composição de Paredes, Lajes, Telhados, Vigas, Colunas, materiais, etc., são importados do Revit® modelo.

Você também pode optar por importar geometrias selecionadas por 3DViews, por Family Categories, por Levels ou por View Worksets, dependendo de como o arquivo de projeto do Revit® foi definido.

BricsCAD® V26 atualmente suporta somente a importação de arquivos Revit 2015-2025. As versões anteriores de BricsCAD® suportam a importação de arquivos Revit®, conforme mostrado na tabela abaixo. Se você gostaria de importar um modelo criado em uma versão posterior do Revit®, considere importar o modelo para o BricsCAD® como um arquivo IFC. Para obter mais informação, visite o artigo IFC Importar e Exportar no BricsCAD®.

Procedimento: importar um arquivo Revit® como sólido no BricsCAD

1. Abra um novo arquivo BricsCAD®.
2. Defina o valor da variável de sistema RVTRFALEVELOFDETAIL que determina o nível de detalhe dos elementos durante a importação do RVT. O valor predefinido é Fina.

   Defina o valor da variável de sistema RVTVALIDATEBREP que ativa ou desativa a validação da geometria BREP. O valor predefinido é Ativado

   Importante: Somente usuários experientes são incentivados a usar outras configurações além das configurações padrão. Estes precisam estar cientes de como as geometrias de entrada foram definidas em termos de Níveis de Detalhe dentro das configurações Family Elements Visibility Settings no Revit®.
3. Digite Importar na linha de Comando e pressione Enter, ou clique no ícone BricsCAD® na Faixa de opções e selecione Importar para iniciar o comando IMPORTAR.
4. A caixa de diálogo Importar arquivo aparece. Selecione Revit Project (*.rvt) em Arquivos do tipo, selecione o arquivo que deseja importar da sua pasta e clique em Abrir.
5. Você é solicitado: Escolha elementos [All (todos)/por Vistas/por Categorias/por Levels (níveis)/por Work Sets (conjuntos de trabalho)]:

   Existem diferentes filtros para importar um arquivo. Selecione o filtro que deseja usar clicando na opção desejada na linha de Comando ou pressionando suas respectivas letras em negrito.

   • Tudo

     Todos os elementos presentes dentro do arquivo RVT serão importados.

   • por Views

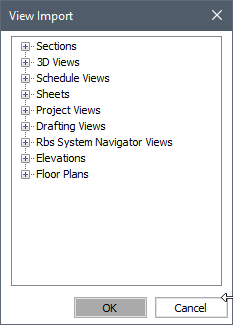

     Selecione uma vista na caixa de diálogo Importar Vista e os elementos serão importados com base nas configurações de Substituições de Visibilidade ou Gráficas das vistas em Revit®. As vistas são estruturadas com base em seus Tipos de Vista.

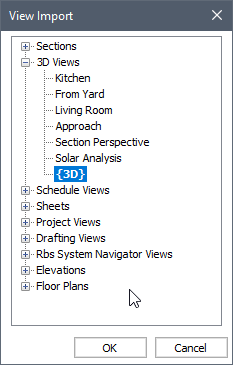

     Você pode expandir qualquer categoria de Tipo de Vista relevante ou aplicável para as vistas específicas. Se a categoria Vistas 3D for expandida, terá a seguinte aparência:



     Nota: As vistas 3D Revit® são importadas como Vistas Nomeadas BricsCAD®. Um Projeto Revit® tem várias Vistas 3D definidas que têm vários atributos, como posição da câmera, tipo de vista (perspectiva ou ortogonal), Escala (Nível de Zoom) etc.
     Nota: Os estados da Camada são criados para controlar a visibilidade dos elementos em um corte gerado. Os cortes importados, tanto a planta quanto a elevação, estão agora em estado de volume.
     Nota: Importar elementos por meio de uma vista 2D, como Plantas Baixas, etc., só traz elementos que se tornam visíveis na Visibilidade ou Substituições Gráficas nas configurações do Revit® modelo para essa vista em particular. Estes não necessariamente trazem elementos hospedados em seu nível correspondente, se estes estiverem ocultos na vista em planta.
   • por Categories

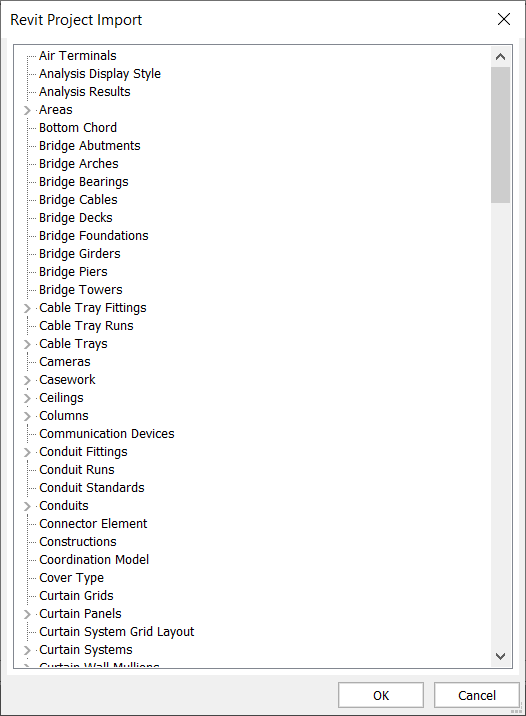

     Você pode selecionar uma ou várias Categorias e Tipos de Elementos incorporados, a partir da caixa de diálogo Importar Projeto do Revit. Os elementos das categorias escolhidas e tipos de elementos serão importados.









   • por Levels

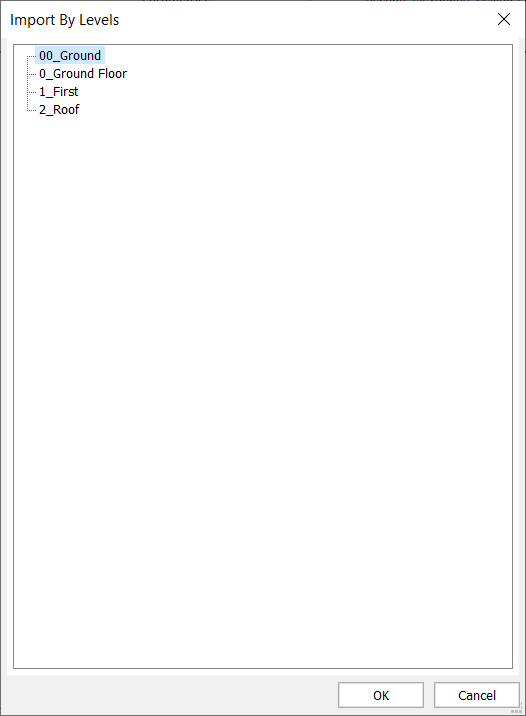

     Você pode selecionar um ou vários níveis na caixa de diálogo Importar Por Níveis. Elementos hospedados nos níveis escolhidos serão importados.









   • por WorkSets

     Você pode selecionar um ou vários conjuntos de trabalho a partir da caixa de diálogo Importar Por Conjuntos de Trabalho.

     Esse método de importação funciona melhor em um modelo compartilhado de trabalho Revit®. Recomenda-se que você importe um Modelo Central para garantir que esteja importando as informações mais recentes nos conjuntos de trabalho. Desanexar o Modelo Central é opcional.

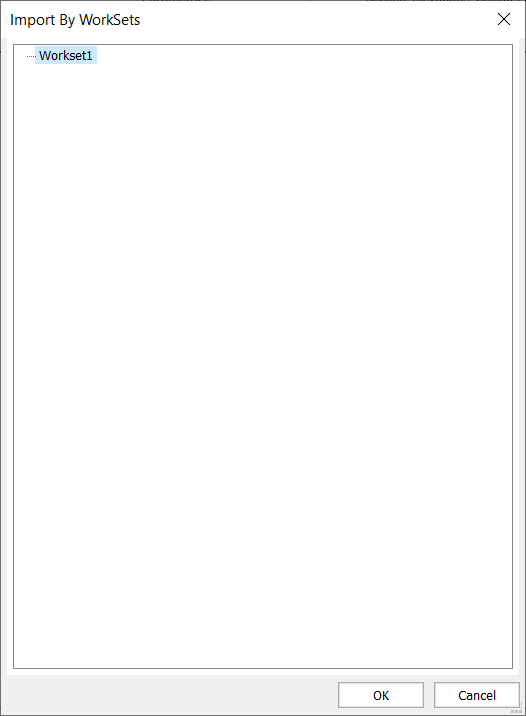

     Se você importar um modelo Revit® sem compartilhamento de trabalho, somente Workset1 estará disponível.

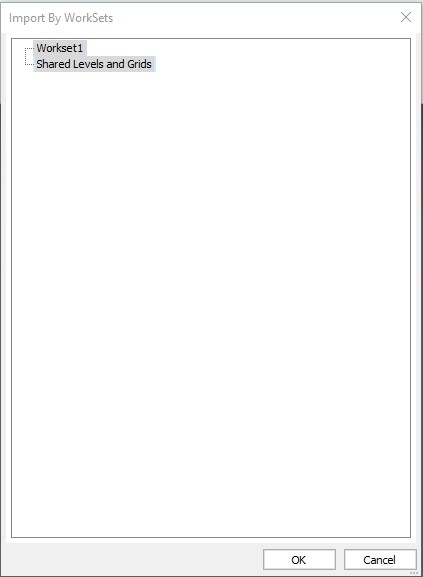

     Se você importar um modelo Revit® compartilhado de trabalho, Central ou Local, os conjuntos de trabalho Criados pelo Usuário dentro do modelo estarão disponíveis na caixa de diálogo. Os elementos que pertencem a este conjunto de trabalho serão importados.









     Nota: Os conjuntos de trabalho Shared Levels and Grids e Workset1 são criados em Revit® por predefinição, quando o compartilhamento de trabalho está ativado e podem ser gerenciados pelo usuário Revit®.
6. Se você optou por importar por vista, o Nível de Detalhe da vista selecionada definida no Revit® será usado.
7. Para o resto das outras opções, a importação é controlada pelos valores das variáveis de sistema RVTRFALEVELOFDETAIL e RVTVALIDATEBREP.
8. Selecione a Vista, Categorias, Níveis ou Conjuntos de Trabalho que deseja importar e clique em OK. O arquivo RVT será importado como geometrias sólidas 3D com sua classificação BIM, materiais, composições, etc.

   Dados de composição importados:

   • Parede, Laje, Telhado.
   • Instâncias de Família com parâmetro de material da estrutura (de RVTs testados, podem ser Vigas e Colunas).
   • Plies (subcamadas) - incluindo Material Físico, Função, Espessura
   • Para Materiais Físicos, as aparências (Hachuras Personalizadas) são extraídas em arquivos PAT individuais
     • Os arquivos são adicionados na pasta "RvtPatterns" sob a pasta Support
   • Definir a face de referência para Paredes (antes que a composição seja atribuída)
   Nota: Algumas das famílias de sistemas do Revit®, como paredes e pisos, etc, são importadas para o BricsCAD® como sólidos 3D, onde você pode manipular diretamente as geometrias. Isso também se aplica a componentes Model-In-Place e Tipos de Elementos, como Fascias, que podem ser definidos geometricamente por um Perfil.

   No entanto, outras famílias de sistemas projetadas com restrições incorporadas, ou seja, escadas e paredes cortina, etc., são importadas para o BricsCAD® como Referências de Blocos separadas. Por exemplo, os Tipos Curtain Panel e Curtain Wall Mullion, que compõem um tipo de Parede Cortina no Revit®, existirão como Referências de Bloco separadas. Isso também se aplica a todas as outras famílias carregáveis, como o mobiliário, colocadas dentro do modelo Revit®. Para obter mais informação, visite o artigo Trabalhar com Blocos.

Importando uma família Revit® em BricsCAD®

Consulte o artigo Importar famílias Autodesk Revit® no BricsCAD para mais informação.

Textura e gráficos das geometrias importadas

Embora as informações do projeto e os metadados de elementos em um modelo do Revit® sejam trazidos para dentro do BricsCAD®, existem algumas configurações para fazer com que as aparências de sólidos 3D importados correspondam aos gráficos originais definidos no Revit®.

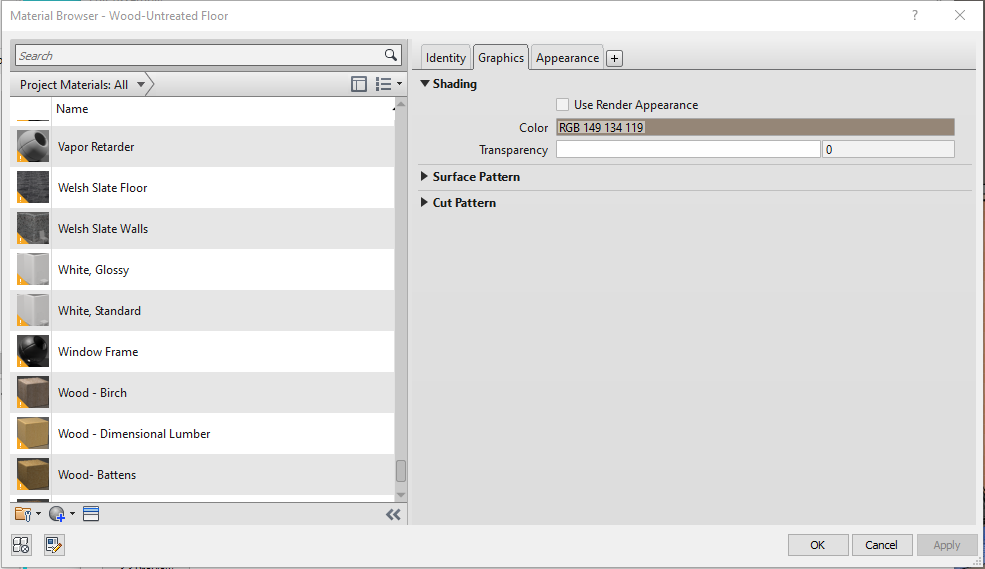

Para manter a consistência das informações gráficas durante o processo de importação, certifique-se que suas configurações de cor RGB e transparência definidas no Navegador de Materiais do Revit® estão definidas para os valores desejados.

No exemplo abaixo, os valores obtidos serão RGB 149 134 119 e 0 (%) para as cores e valores de transparência, respectivamente.

Se o elemento importado é uma Família de Sistema Revit® com a capacidade de definir sua montagem na estrutura, i.e. Tipo de Parede, e é composto por várias camadas de materiais ou funções, o BricsCAD® aplica os valores de template de cor a partir dos materiais mais externos (tanto nos lados Exterior como Interior) de acordo com as correspondentes faces da geometria.

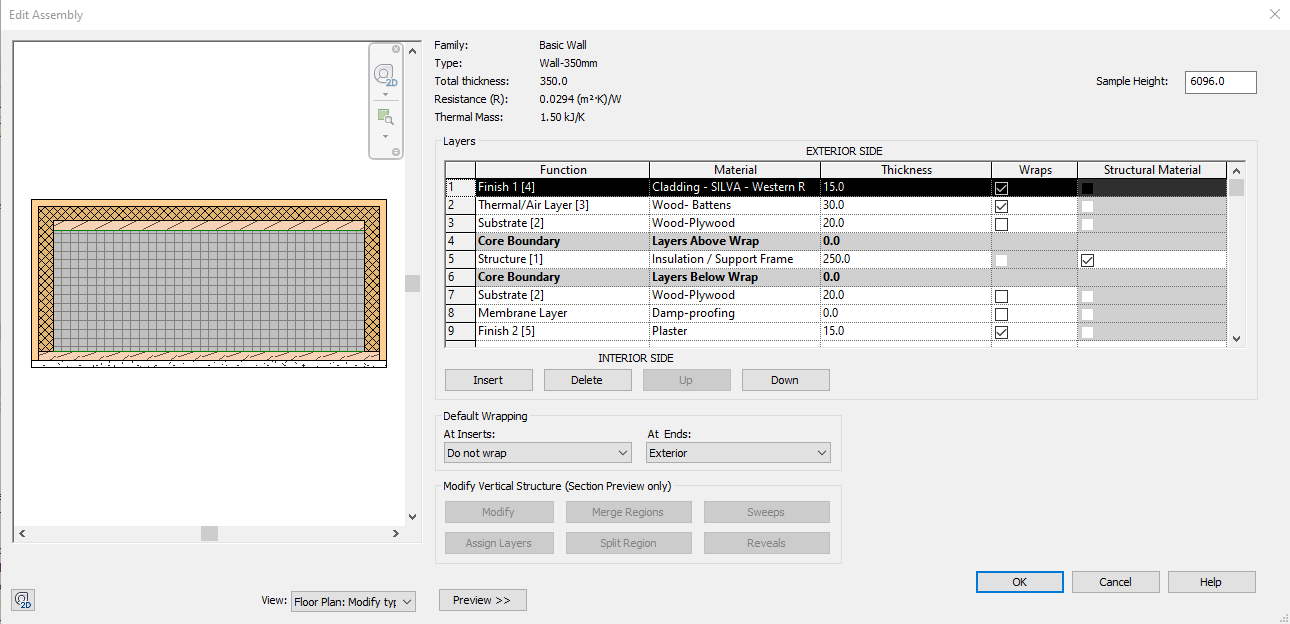

Vamos tomar um exemplo da ilustração abaixo, os valores serão derivados dos materiais atribuídos nas Camadas 1 e 9, que são Revestimento... e Reboco, respectivamente.

Caso contrário, BricsCAD® aplica o valor de cor e configurações de transparência, se aplicáveis, ao sólido 3D, substituindo as respectivas peças da Família Revit®. Isso também se aplica às Famílias e Componentes Carregáveis, tendo sido carregados no projeto Revit® importado.
