Editar por alças

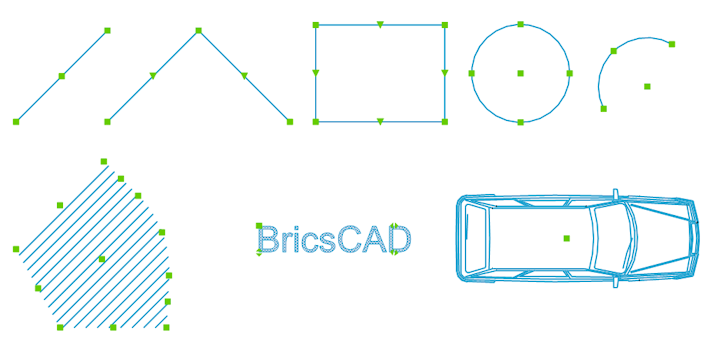

Alças são exibidas como pequenos quadrados coloridos nos pontos-chave das entidades selecionadas.



Se as alças são exibidas ou não, e a aparência das alças é controlada por meio de uma série de configurações de alças na caixa de diálogo Configurações, em Desenhar > Desenho > Exibir/Visualizar > Alças.

Em desenhos complexos, o uso de muitas alças pode atrapalhar a tela. A variável de sistema GRIPOBJECTLIMIT permite suprimir a exibição de alças se o número de entidades selecionadas exceder um determinado limite. Se definido como 0 (zero), todas as alças serão exibidas.

Alças podem ser arrastadas usando o mouse para esticar, mover, espelhar, rotacionar ou escalar entidades.

Quando a variável de sistema GEOMRELATIONS estiver definida, a relação geométrica (perpendicular ou tangente) entre a entidade que está sendo editada e outras linhas, polilinhas, arcos ou círculos é indicada (consulte Relações Geométricas).

Para selecionar uma alça, mova o mouse sobre esta, e clique. As alças selecionadas são exibidas em uma cor diferente, que é definida pela variável de sistema HOTGRIP. Uma alça selecionada é chamada de alça quente. Por predefinição, as alças quentes são exibidos em vermelho.

A alça do Ponto médio em linhas e linhas infinitas, a alça do Ponto inicial nos raios, a alça Centro em círculos, arcos, elipses e arcos elípticos, a alça em pontos e a alça de Ponto de inserção de textos, textosm, blocos e RefEx's podem ser usadas para mover rapidamente essas entidades.

Nota: Quando DRAGSNAP estiver Ligada, entidades arrastadas são mostradas no local atual do ponto de captura da entidade por snap.

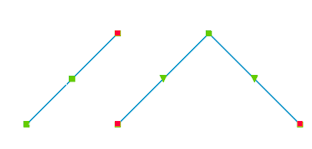

Selecionar múltiplas alças

  1. Selecione todas as entidades que você deseja editar.
  2. Pressione e segure a tecla Shift, então clique na primeira alça. A alça selecionada é exibida em vermelho.
  3. Mantenha a tecla Shift pressionada e clique em mais alças. Todas as alças selecionadas são exibidas em vermelho.
  4. Solte a tecla Shift e clique na alça que você deseja usar como ponto base. As alças quentes se movem simultaneamente.

Opções do Comando de Edição por Alças

Quando você começa a arrastar uma alça selecionada, BricsCAD® exibe um aviso na linha de Comando:

Entre o novo ponto [Ponto base/Copiar/Desfazer/Sair]:

Você pode escolher uma opção usando o teclado ou no menu Aviso.

Teclado Menu de Prompt Descrição
B Ponto base Você será solicitado a especificar um novo ponto base, diferente da alça selecionada.
C Copiar Copia as entidades selecionadas e mantém as originais. Por predefinição, várias cópias podem ser criadas. Pressione Enter para parar de fazer cópias.
U Desfazer Se a opção Copiar for escolhida, exclui a cópia mais recente.
R Referência (Aplica-se somente à Alça Rotação) Permite especificar um ângulo de referência. Digite o ângulo na linha de Comando ou especifique dois pontos.
X Sair Anula o comando de edição por alças.

O menu de contexto da edição por alças

Os comandos de edição por alças podem ser escolhidos pressionando repetidamente a barra de espaço ou a tecla Enter, ou em um menu de contexto com o botão-direito.

As opções de comando são: esticar, mover, espelhar, rotacionar, escalar.

A opção de comando 'esticar' é selecionada por predefinição.

Esticar entidades utilizando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base.

    Todas as alças selecionadas se movem simultaneamente.

  4. Você é solicitado: Entre novo ponto: Ponto-base/Copiar/Desfazer/Sair:
  5. (opção) Escolha a opção Copiar para manter o(s) original.
  6. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

    Especifique um ponto.

  7. Faça um dos seguintes para definir ponto de deslocamento:
    • Especifique um ponto.
    • Digite um ângulo e uma distância nos campos de entrada dinâmicos.

Mover entidades utilizando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base para o movimento.

    O comando EsticarPorAlça é lançado.

  4. Siga um dos procedimentos:
    • Clique o botão-direito e escolha Mover no menu de contexto.
    • Tecle as teclas Barra de espaços ou Enter para percorrer entre os comando Editar por Alças até que Mover esteja ativo.

    Você é solicitado: Entre ponto a mover: Ponto-base/Copiar/Desfazer/Sair:

  5. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

    Especifique um ponto.

  6. Faça um dos seguintes para definir ponto de deslocamento:
    • Especifique um ponto.
    • Digite um ângulo e uma distância nos campos de entrada dinâmicos.

Copiar entidades usando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base para o movimento.

    O comando EsticarPorAlça é lançado.

  4. Siga um dos procedimentos:
    • Clique o botão-direito e escolha Mover no menu de contexto.
    • Tecle as teclas Barra de espaços ou Enter para percorrer entre os comando Editar por Alças até que Mover esteja ativo.

    Você é solicitado: Entre ponto a mover: Ponto-base/Copiar/Desfazer/Sair:

  5. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

    Especifique um ponto.

  6. Siga um dos procedimentos:
    • Escolha Copiar no menu de contexto.
    • Digite C e pressione Enter.
  7. Faça um dos seguintes para definir ponto de deslocamento:
    • Especifique um ponto.
    • Digite um ângulo e uma distância nos campos de entrada dinâmicos.
  8. Repita a etapa anterior para criar mais cópias ou pressione Barra de espaço ou tecla Enter para parar.

Espelhar entidades usando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base para o espelhamento.

    O comando EsticarPorAlça é lançado.

  4. Siga um dos procedimentos:
    • Clique o botão-direito e escolha Espelhar no menu de contexto.
    • Repetidamente tecle a Barra de espaço ou a tecla Enter para percorrer os comandos de Edição por Alças enquanto Espelhar está ativo.

    Você é solicitado: Entre o segundo ponto: Ponto-base/Copiar/Desfazer/Sair.

  5. (opção) Escolha a opção Copiar para manter o(s) original.
  6. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

    Especifique um ponto.

  7. Especifique um segundo ponto para definir o eixo de espelhamento.

    A seleção é espelhada.

Rotacionar entidades usando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base para a rotação.

    O comando EsticarPorAlça é lançado.

  4. Siga um dos procedimentos:
    • Clique o botão-direito e escolha Rotacionar no menu de contexto.
    • Repetidamente tecle a Barra de espaço ou a tecla Enter para percorrer os comandos de Editar por Alças enquanto Rotacionar estiver ativo.

    Você é solicitado: Entre o ângulo de rotação: Ponto-base/Copiar/Desfazer/Sair.

  5. (opção) Escolha a opção Copiar para manter o(s) original.
  6. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

    Especifique um ponto.

  7. Siga um dos procedimentos para rotacionar a seleção:
    • Especifique um ponto para definir o ângulo de rotação.
    • Digite o novo ângulo na linha de Comando e pressione Enter.

Escalar entidades usando alças

  1. Selecione a entidade ou entidades.
  2. Selecione a(s) alça que você deseja manipular.
  3. Clique na alça que você deseja usar como ponto base para escalar.

    O comando EsticarPorAlça é lançado.

  4. Siga um dos procedimentos:
    • Clique o botão direito do mouse e escolha Escalar no menu de contexto.
    • Repetidamente tecle a Barra de espaço ou a tecla Enter para percorrer os comandos de Edição por Alças enquanto Escala estiver ativo.

    Você é solicitado: Entre fator de escala: Ponto-base/Copiar/Desfazer/Sair.

  5. (opção) Escolha a opção Copiar para manter o(s) original.
  6. (opção) Escolha a opção Ponto base.

    Você será solicitado: Entre o ponto base.

  7. Especifique um ponto.
  8. Digite o fator de escala na linha de Comando, e pressione Enter para escalar a seleção.
