IGUALARPERSPECTIVA comando [MATCHPERSPECTIVE]
Iguala a vista atual do Model Space com uma imagem de fundo.
Descrição
Combina o ponto de vista do Model Space com a vista em perspectiva aparente fornecida por uma imagem de fundo.
Método
O comando ativa automaticamente o modo Perspectiva (variável de sistema PERSPECTIVE).
Se o desenho não tiver uma imagem de fundo colocada, o comando também chama o comando PLANODEFUNDO para permitir que você selecione a imagem.

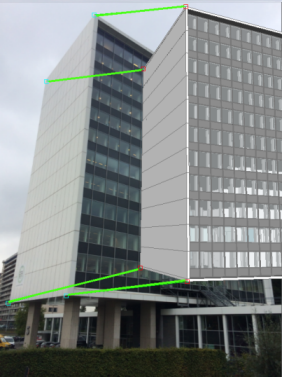

O comando solicita que você selecione primeiro um ponto no Model Space (ou insira suas coordenadas), então o ponto correspondente na imagem de fundo.
- Combine pelo menos três pares de pontos, de preferência distantes um do outro.
- Selecione pontos em pelo menos duas linhas para obter um resultado mais preciso.
Nota: Ao escolher pontos no Model Space, você pode manipular o modelo para um melhor acesso a estes.
Quando terminar, selecione a opção Igualar ou pressione Enter.
Opções dentro do comando
- Desfazer
- Cancela a seleção do último ponto e solicita que você selecione um novo ponto.
- Igualar
- Combina o ponto de vista do modelo com base nos pontos fornecidos.
