FATIAR comando [SLICE]

Divide sólidos e superfícies em 2 ou mais entidades, ao longo de um plano.

BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Icone:

Alias: SL

Método

Selecione um ou mais sólidos ou superfícies 3D para fatiar.

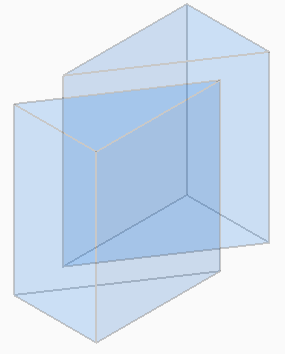

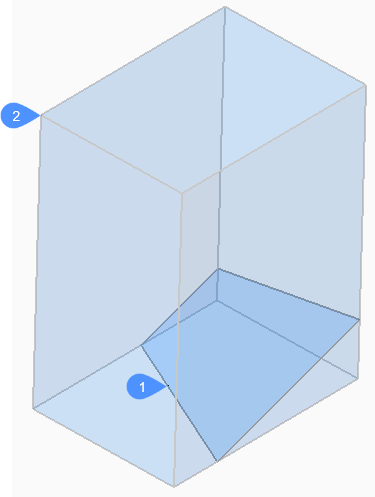

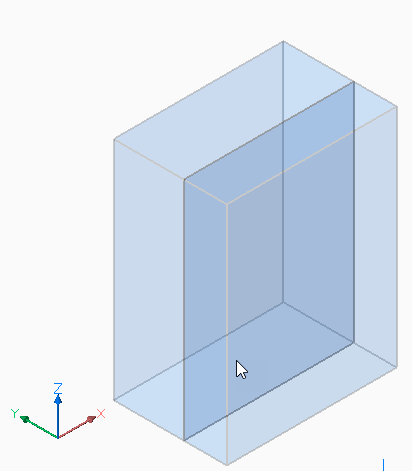

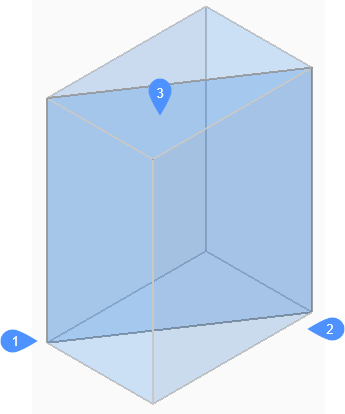

Especifique o primeiro (1) e o segundo (2) pontos no plano de fatiamento. Uma linha pontilhada do primeiro ponto é exibida para visualizar facilmente o plano de corte. O Plano de corte é perpendicular ao plano-XY do Sistema de Coordenadas Mundo (WCS).

Então, especifique um ponto (3) no lado da entidade que você deseja manter, ou opte por manter ambas.

Nota:
  • Este comando não funciona com regiões 2D.
  • Certifique-se de que a opção Selecionar faces da variável de sistema SELECTIONMODES está ativada, para poder usar um sólido 3D planar como plano de fatiamento.
  • Quando a variável de sistema ORTHOMODE está Ativa, você pode criar planos de corte retos.
  • As entidades fatiadas podem ser manipuladas como entidades independentes.

Opções dentro do comando

Objeto

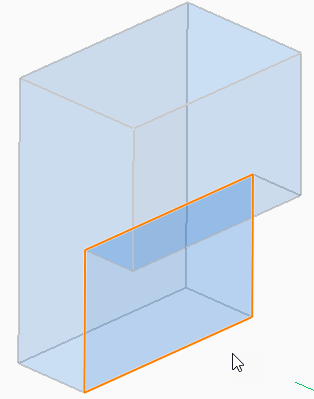

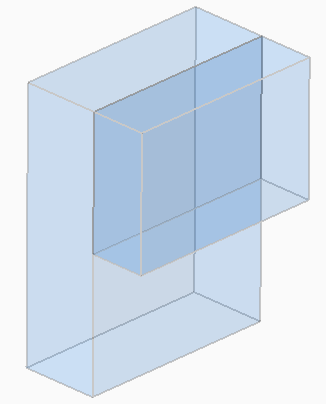

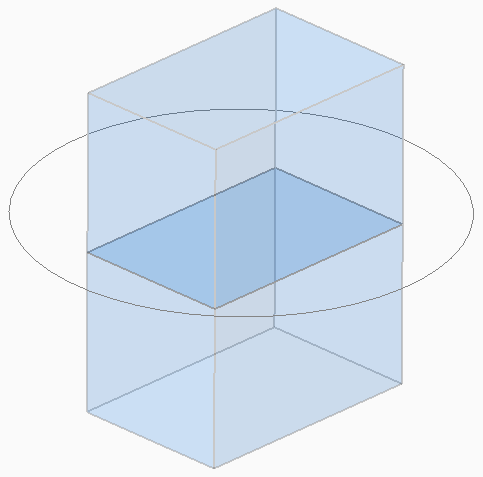

Fatia sólidos e superfícies com uma entidade intersectante (circular, elipse, arco, spline-2D, polilinha-2D, face planar de Sólido 3d, face planar de Superfície, ou região planar). A entidade define o plano que fatia as entidades 3D selecionadas.
Superfície

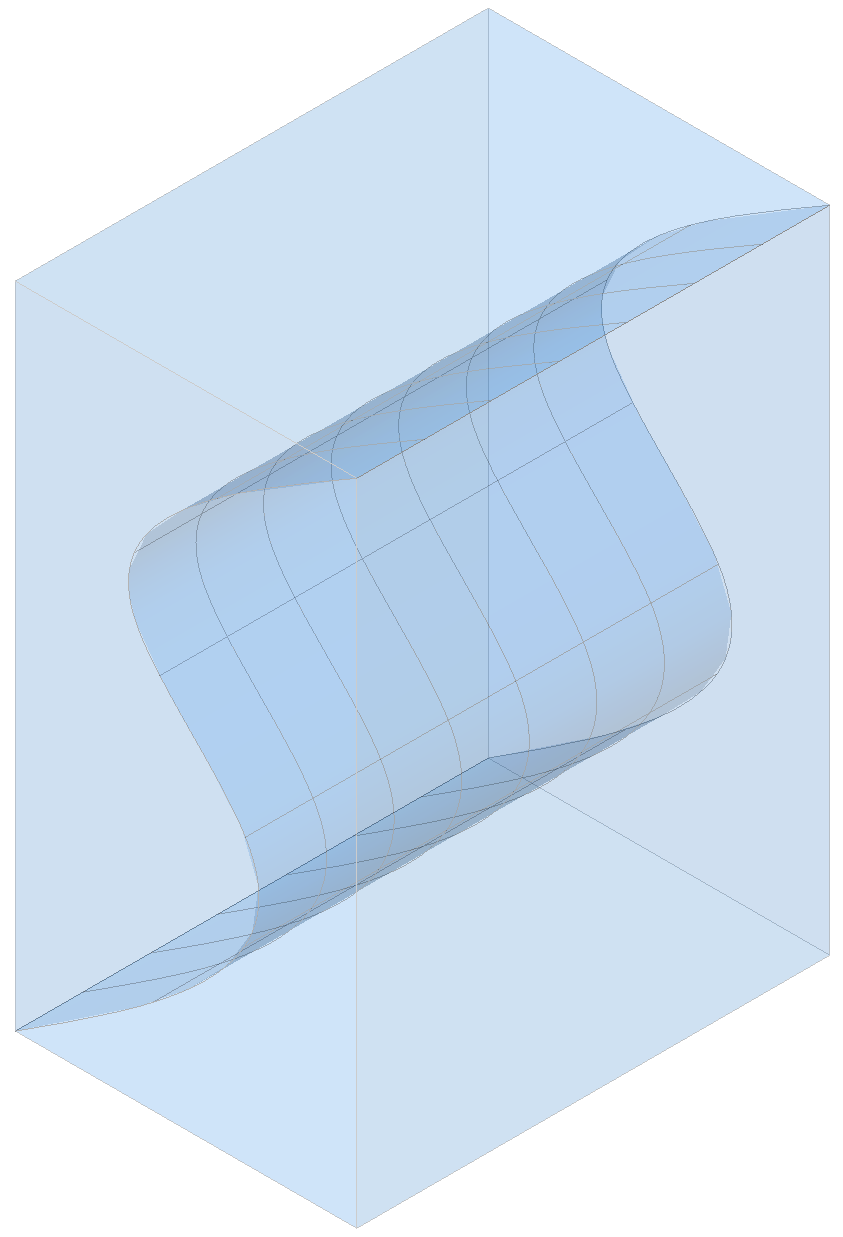

Fatia sólidos e superfícies com uma superfície.
eixoZ

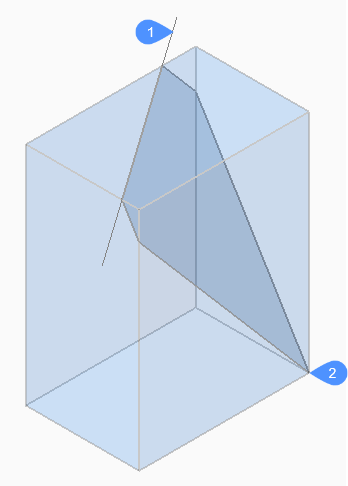

Fatia sólidos e superfícies com um plano perpendicular, com uma linha definida por um ponto no plano (1), e um segundo ponto no eixo normal ao plano (eixo-Z) (2).
Vista
Fatia sólidos e superfícies com um plano definido pelo ponto de vista 3D atual.

O plano de corte é perpendicular à direção da Vista e passa através do ponto escolhido.

XY

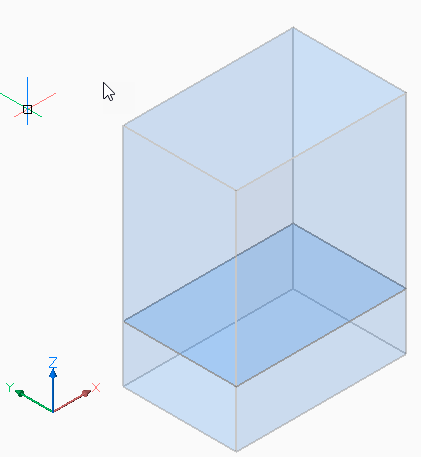

Fatia sólidos e superfícies com um plano paralelo ao plano-XY do sistema de coordenadas atual.
YZ

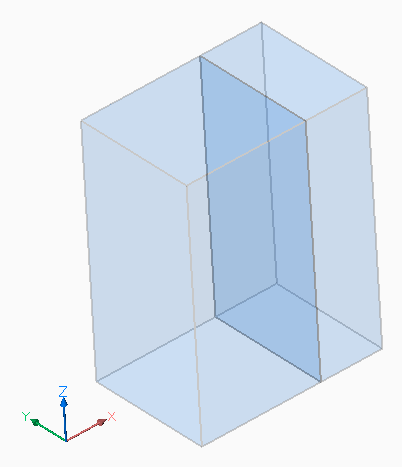

Fatia sólidos e superfícies com um plano paralelo ao plano-YZ do sistema de coordenadas atual.
ZX
Fatia sólidos e superfícies com um plano paralelo ao plano-ZX do sistema de coordenadas atual.
Ponto-linha
Fatia sólidos e superfícies com um plano definido por uma entidade linear (1) e um ponto (2).
3pontos

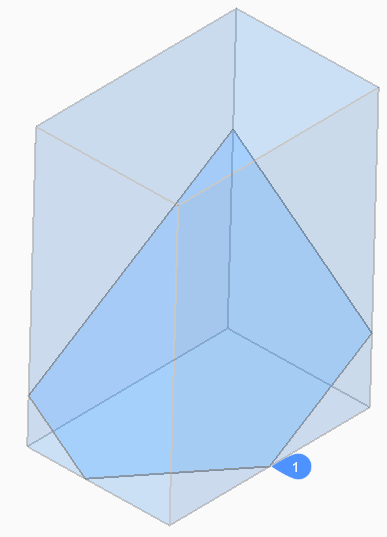

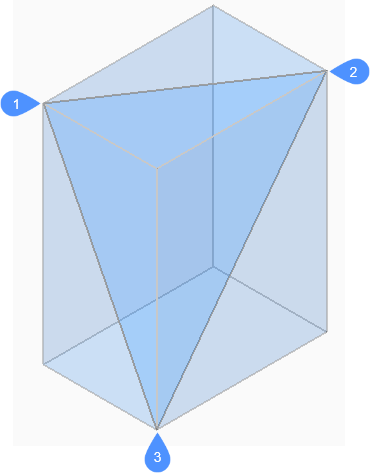

Fatia sólidos e superfícies com um plano definido por três pontos.
Multifatiar

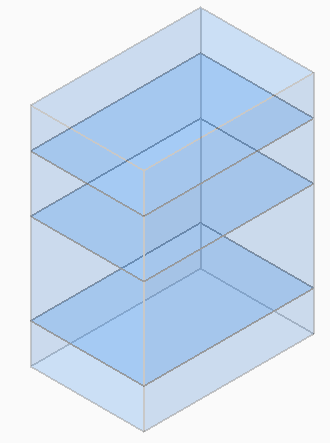

Fatia sólidos e superfícies em mais de uma peça usando uma face e especificando a distância entre as fatias.
AMbos
Retém ambas as peças.
Nota: A linha de Comando exibe uma mensagem de aviso se o plano de fatiamento não cruzar as entidades selecionadas.
