DWGHEALTH команда

Сочетает в себе функциональность нескольких отдельных команд BricsCAD, которые позволяют улучшить общий размер и точность чертежа.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Icon:

Описание

Combines the power of multiple commands (PURGE, AUDIT, FINDOUTLIERS, SIMPLIFY, OVERKILL, BLOCKIFY, OPTIMIZE, ARRAYDETECT) in one location. Reduces drawing size, removes unused styles, entities and layers and improves drawing quality.

Команду DWGHEALTH можно выполнить в Интерактивном режиме.

When you run the command for the first time, a tutorial dialog opens, explaining the DWGHEALTH command in two steps.

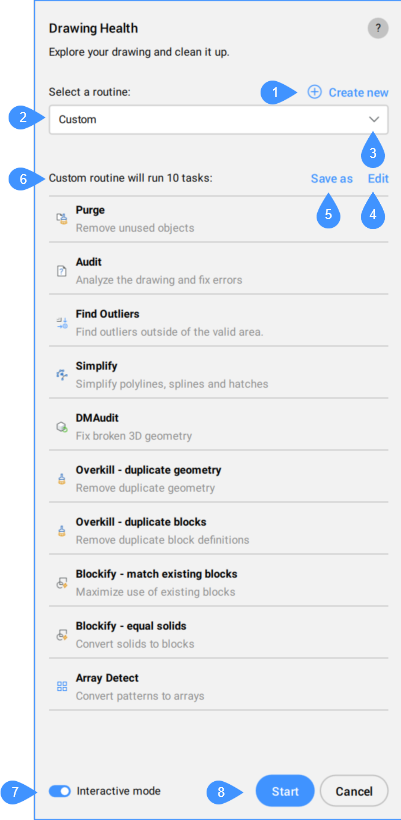

Команда DWGHEALTH открывает контекстную панель команды Состояние чертежа:

  1. Создать новую
  2. Выберите процедуру
  3. Выпадающий список
  4. Изменить
  5. Сохранить как
  6. Список задач, включенных в процедуру
  7. Интерактивный режим
  8. Начальная точка

Создать новую

Открывается диалоговое окно Создать процедуру, позволяющее добавить новую процедуру.

Выберите процедуру

Позволяет выбрать процедуру из выпадающего списка.

Выпадающий список

Перечисляет все доступные процедуры.

Note: There are two predefined routines: Reduce drawing size - to reduce your file size and Fix errors - to fix errors in your drawing.

Нажмите кнопку Управление процедурами..., чтобы открыть диалоговое окно Управление процедурами.

Изменить

Открывается диалоговое окно Редактировать процедуру, в котором можно редактировать выбранную процедуру.

Сохранить как

Открывает диалоговое окно Сохранить процедуру для сохранения процедуры с пользовательским именем.

Note: Эта кнопка активна только при работе с пользовательской процедурой.

Список задач, включенных в процедуру

Перечисляет все задачи, которые будут выполняться вместе с выбранной процедурой.

Интерактивный режим

Переход к ручной проверке и тонкой настройке для каждой задачи.

Начальная точка

Выполняет процедуру.

Если активна кнопка Интерактивный режим, то для каждой задачи из процедуры открывается панель, содержащая те же опции, что и соответствующая команда, где пользователь может тонко настроить очистку чертежа. Нажмите кнопку Далее, чтобы открыть следующую задачу в процедуре.

Note: DWGHEALTH tasks and their corresponding stand-alone commands support zoom functionality, where applicable. 'Applicable' here means that the task has something to zoom to (for example, purge doesn't). Zoom is available either by double-clicking an item or right-clicking it and selecting the Zoom option. In the latter case, the application will zoom to all selected objects, if applicable.
Note: For the Overkill - duplicate blocks task, when the Overkill operation touches multiple entities, it is only possible to apply the changes to the entire group.

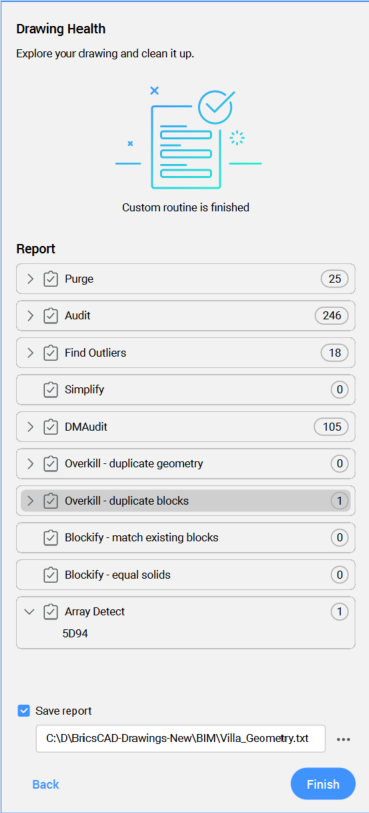

После выполнения последней задачи открывается Отчет об очистке чертежа, в котором отображаются все обнаруженные и очищенные элементы.

Note: Установите флажок Сохранить отчет, чтобы сохранить отчет в TXT-файл.
