BIM-Datenstruktur

Projekt Datenbank

Ein BIM-Projekt kann aus einer einzigen DWG Datei oder aus mehreren DWG Dateien bestehen.

Einzelne DWG Datei BIM-Projekt
Wenn es nur eine DWG Datei gibt, enthält diese Datei das komplette BIM-Projekt, und die Projektdatenbank ist in die DWG Datei eingebettet.
Mehrere DWG Dateien BIM-Projekt
Wenn mehrere DWG Dateien vorhanden sind, wird die Projektdatenbank als externe Datei mit der Erweiterung .bsyslib gespeichert, die von allen DWG Dateien im Projekt verwendet wird.

Diese DWG Dateien enthalten einige Daten auf Projektebene, z. B. räumliche Positionen, Eigenschaftsdefinitionen und Zusammenstellungen. Diese Daten werden in der externen BSYSLIB Datei gespeichert, die direkt aus den verschiedenen DWG Dateien gelesen wird.

Zusätzlich dazu enthält jede DWG Datei innerhalb des Projekts eine eingebettete Projektdatenbank, eine interne Version der externen BSYSLIB Datei. Wenn mit einer DWG Datei gearbeitet wird, dann wird diese interne Version der BSYSLIB Datei verwendet. Dies ermöglicht es jedem Benutzer, von seiner lokalen Kopie aus ohne Störungen zu arbeiten.

Erst wenn Sie die DWG Datei speichern, synchronisiert BricsCAD® alle Änderungen mit der externen Projekt BSYSLIB Datei indem:
  • Die Aktualisierungen, die Sie in der DWG Datei vorgenommen haben, werden in die interne Version der BSYSLIB Datei übernommen.
  • Übernahme der von anderen Projektmitgliedern in der Zwischenzeit vorgenommenen Änderungen.
So sieht jeder, der Zugriff auf das gemeinsame Projekt hat, die gleichen aktualisierten Informationen.
Anmerkung:
  • Wenn Sie eine DWG Datei speichern, sperrt BricsCAD® die externe BSYSLIB Datei, damit nicht zwei Benutzer gleichzeitig Daten in der Datei speichern können.
  • Wenn zwei Benutzer dieselben Daten ändern, übernimmt BricsCAD® die jüngste Änderung, und das System benachrichtigt den Benutzer, dessen Arbeit überschrieben wurde.

Die DWG Dateien enthalten DWG Objekte, die als Bauelemente klassifiziert sind und an die Zusammenstellungen angehängt werden können. Alle Zusammenstellungen, die in einem Projekt verwendet werden, werden in der Projektdatenbank gespeichert.

Zentrale Datenbank

Um Zusammenstellungen und Baumaterialien in mehreren BIM-Projekten wiederzuverwenden, kann neben der Projektdatenbank eine zentrale Datenbank angegeben werden. Die zentrale Datenbank ist eine BSYSLIB Datei,die in der Regel an einem Ort gespeichert wird, auf den mehrere Projekte zugreifen können. Wenn Zusammenstellung und Baumaterialien aus der zentralen Datenbank in einem BIM-Projekt verwendet werden, werden diese automatisch in die Projektdatenbank importiert. Um BIM-Datenbanken zu pflegen und zu erweitern, können Benutzer Baumaterialien und Zusammenstellungen von einer Datenbank in die andere ziehen, vorausgesetzt, sie haben Schreibzugriff auf die Zieldatenbank.

Anmerkung: Beispieldatenbanken werden im Unterordner Support im Ordner Roamable root installiert. Wenn ein BricsCAD® Aktualisierung installiert wird, wird der BricsCAD Benutzerdateien-Manager Sie auffordern, die Beispieldatenbanken zu überschreiben oder nicht. Es wird daher empfohlen, Ihre Bibliotheksdatenbanken umzubenennen und / oder an einem anderen Ort zu speichern. Der Speicherort der zentralen Datenbanken wird auf der Registerkarte Zentrale Datenbank des Dialogs BIM Projekt Info definiert.

Materialien und Zusammenstellungen

Eine BIM-Datenbank besteht aus Baumaterialien und Zusammenstellung. Ein Baumaterial enthält Informationen über ein bestimmtes Material: Aussehen, Kosten, Hersteller usw. Eine Zusammenstellung enthält Informationen über die Struktur eines Bauelements durch die Definition von Layern. Jede Zusammenstellungslayer bezieht sich auf ein Baumaterial und hat eine bestimmte Stärke.

Flexibilität

Die gleiche Flexibilität, die Sie beim Modellieren haben, ist beim Hinzufügen von Gebäudeinformationen verfügbar. Obwohl Zusammenstellungen in die Kategorien Wand, Platte, Dach und Generisch gruppiert sind, kann jede Art von Zusammenstellung an jedes DWG-Objekt angehängt werden. Beim Anhängen an einen 3D-Volumenkörper mit spezifischen geometrischen Eigenschaften wird die Stärke der Zusammenstellung verwendet, um die Stärke von Wänden und Platten zu definieren, und der Querschnitt zeigt die Wand- oder Plattenstruktur durch Anwenden der Schraffurmuster aus den verschiedenen Layer auf Schnittgeometrie. Wenn einem 3D-Volumenkörper eine Zusammenstellung mit einer festen oder einer minimalen Stärke zugeordnet ist, und diese Stärke nicht auf die Geometrie angewendet werden kann, wird der Schnitt rot dargestellt, um dies Unvereinbarkeit der ausgewählten Zusammenstellung und der Geometrie des Volumenkörpers anzuzeigen.

Das Panel BIM Zusammenstellungen

Alle Features der BIM-Datenbank sind über das andockbare BIM Compositions Panel zugänglich.

Materialien

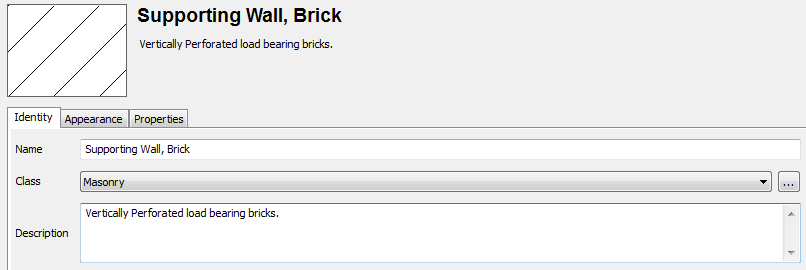

Eine Materialdefinition beschreibt das Aussehen und die Eigenschaften eines Baumaterials.



Zusammenstellungslayer

Eine Zusammenstellung beschreibt die Struktur eines Bauelements durch einen geordneten Satz von Zusammenstellungslayer. Jede Zusammenstellungslayer hat die folgenden Felder:

  • Muster- und Materialname: Das Baumaterial für diesen Layer.
  • Funktion: Eine von (Keine, Struktur, Untergrund, Isolierung, Endbearbeitung1, Endbearbeitung2, Membran). Derzeit dient dieses Feld nur zu Informationszwecken.
  • Stärke: Definiert die Stärke des Layers.
