Einfügen und Bearbeiten von Fenstern und Türen

Über

In BricsCAD können Sie mit dem Werkzeug BIM Komponente einfügen Fenster, Türen und andere Komponenten wie Möbel, Sanitäranlagen, Pflanzen usw. in jede Fläche eines 3D-Volumenkörpers einfügen. Typischerweise wird es zum Einfügen von Fenstern und Türen verwendet.

Weitere Informationen finden Sie in den Befehlsreferenzartikeln BMEINFÜGE und -BMEINFÜGE.

Der Befehl -BMEINFÜGE wird automatisch gestartet, wenn eine Komponente aus dem Panel Bibliothek in das 3D-Modell gezogen wird.

Note: Stellen Sie sicher, dass beim Einfügen von Komponenten Dynamisches BKS (DBKS) und Dynamische Bemaßungen (DYN) aktiviert sind.

Sie können Komponenten wie Fenster und Türen in einen Grundriss einfügen oder Wände aus einer orthogonalen 2D-Ansicht und einer 3D-Ansicht hinzufügen und zuschneiden.

Ein Fenster (oder eine Tür) einfügen

  1. Öffnen Sie das Panel Bibliothek.

  2. Stellen Sie sicher, dass die Bibliothek Bricsys Bim im Menü Bibliothek ausgewählt ist.

  3. Klicken Sie auf den Ordner Fenster.

  4. Klicken Sie auf das Symbol des Fensters, das Sie einfügen möchten.

    Das Panel Eigenschaften wird angezeigt.

    Das Fenster hängt am Cursor (1).



  5. (Option) Bearbeiten Sie unter Eingefügte Komponenten Eigenschaften die Parameter des Fensters im Panel Eigenschaften.

  6. Bewegen Sie das Fenster über die Oberfläche eines Wand-Volumenkörpers.

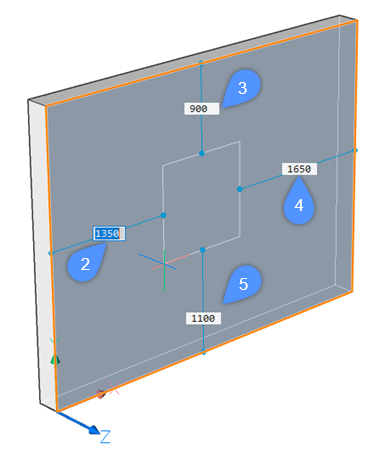

    Die Volumenkörperflächen werden hervorgehoben und die Abstände der Einfügungen zu den nächstgelegenen parallelen Kanten des übergeordneten Volumenkörpers (2, 3, 4, 5) werden angezeigt:



  7. (Option) Drücken Sie die Taste Strg, um vom Modus Position (7) in den Modus Parameter ändern (8) im Widget Hot-Key-Assistant (6) zu wechseln und die Breite und Höhe des Fensters anzupassen.

    Drücken Sie die Taste Tab, um zwischen den Feldern Breite (9) und Höhe (10) zu wechseln.

    Drücken Sie die Strg-Taste, um die Abmessungen zu bestätigen. Dadurch wird der Widget-Modus auf Pick-Position zurückgeschaltet.

  8. Führen Sie einen der folgenden Schritte aus:

    • Geben Sie einen Punkt an, an dem das Fenster eingefügt werden soll.

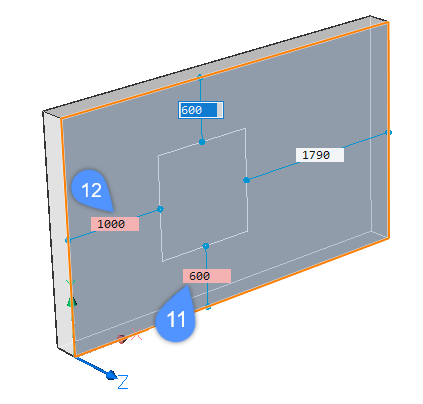

    • Geben Sie einen Wert in das gewünschte Feld für die dynamische Bemaßung ein und drücken Sie die Taste Tab, um zum nächsten Feld zu springen. Das Feld für die Bemaßung wird rot, um darauf hinzuweisen, dass es gesperrt ist (11, 12).

      Drücken Sie die Eingabetaste, um das Fenster einzufügen.



  9. (Option) Wählen Sie das Fenster aus, um seine Position in der Wand festzulegen. Siehe Abschnitt Verschieben einer Einfügung.

Eine Kopie einer Einfügung platzieren

  1. Bewegen Sie den Mauszeiger über die Einfügung und wählen Sie BIM Einfügung auf der Registerkarte Ändern des Quads.

    Die Einfügung wird am Cursor angehängt.

  2. Fahren Sie mit Schritt 6 im vorherigen Verfahren fort.

Bearbeitung der Parameter einer Einfügung

Mithilfe der in der Quellzeichnung des Fensters oder der Tür definierten Parameter können Sie jedes Detail eines Fensters/einer Tür separat bearbeiten.

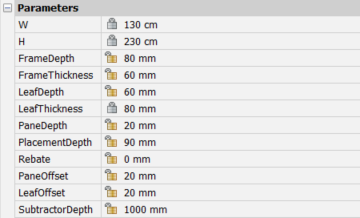

  1. Wählen Sie den Einsatz in der Zeichnung aus. Die aktuellen Werte der verschiedenen Parameter werden im Bereich Parameter des Panels Eigenschaften angezeigt.



  2. Wählen Sie einen Parameter und geben Sie einen Wert im entsprechenden Feld ein.

Verschieben einer Einfügung

In BricsCAD gibt es mehrere Methoden, um eine Einfügung in die Fläche eines Volumenkörpers zu verschieben:
  • Verwendung von Abstandsfeldern und Referenzpunkten der Bemaßung.
  • Verwenden des Befehls DMDRÜCKENZIEHEN.
  • Verwenden des Manipulators.
Verwendung von Abstandsfeldern und Referenzpunkten der Bemaßung.

  1. Wählen Sie die Einfügung im Modell aus.

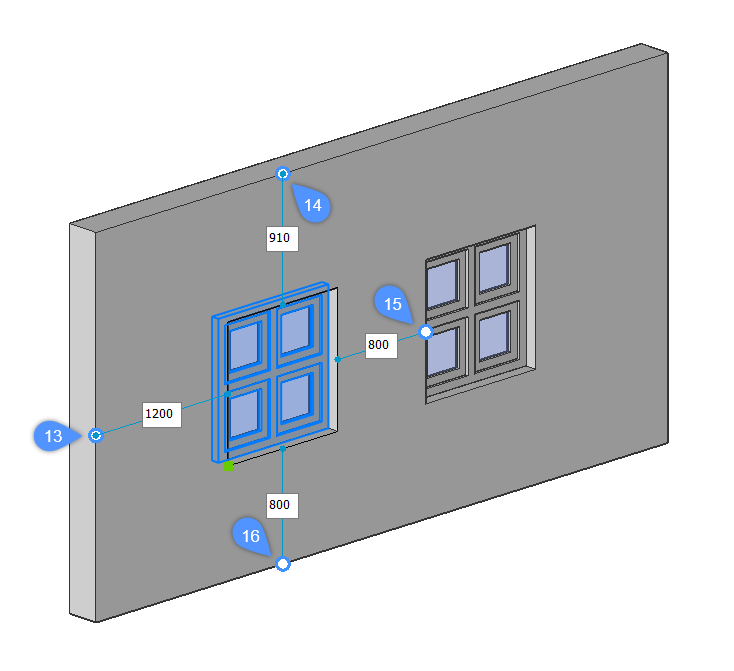

    Die Abstände zwischen den Einfügungen und den nächstgelegenen parallelen Kanten des Volumenkörpers werden angezeigt, ebenso wie die jeweiligen Bezugspunkte (13, 14, 15, 16):



  2. ( Optional) Um die Entfernung der Einfügung zu anderen als den automatisch erkannten Punkten anzuzeigen, verschieben Sie die Position der Referenzpunkte nach Bedarf (17).
  3. Klicken Sie auf ein Abstandsfeld, geben Sie einen Wert ein und drücken Sie Eingabetaste.
Verwenden des Befehls DMDRÜCKENZIEHEN
Note: Aktivieren Sie Flächen wählen der Systemvariablen SELECTIONMODE.
  1. Führen Sie einen der folgenden Schritte aus:

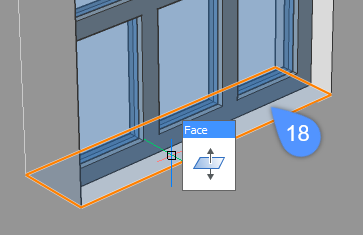

    • Um die Einfügung vertikal zu verschieben: Bewegen Sie den Mauszeiger über die obere oder untere Innenfläche der Öffnung (18)

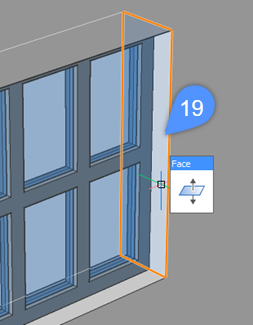

    • Um die Einfügung horizontal zu verschieben: Bewegen Sie den Mauszeiger über die linke oder rechte Innenfläche der Öffnung (19)




  2. Wenn die Fläche hervorgehoben wird, wählen Sie DrückenZiehen aus der Registerkarte Ändern im Quad.

  3. Die Einfügung wird vertikal verschoben, wenn die obere oder untere Innenfläche hervorgehoben ist.

    Die Einfügung wird horizontal verschoben, wenn die linke oder rechte Innenfläche hervorgehoben ist.

  4. Führen Sie einen der folgenden Schritte aus:
    • Geben Sie einen Punkt ein.
    • Geben Sie einen Abstand in das dynamische Bemaßungsfeld ein.
    • Verwenden Sie die Option Adaptiver Raster Fang des Lineals.
Verwenden des Manipulators
Note: Setzen Sie den Wert der Systemvariablen MANIPULATOR auf 2.
  1. Wählen Sie die Einfügung aus, indem Sie die linke Maustaste etwas länger gedrückt halten.

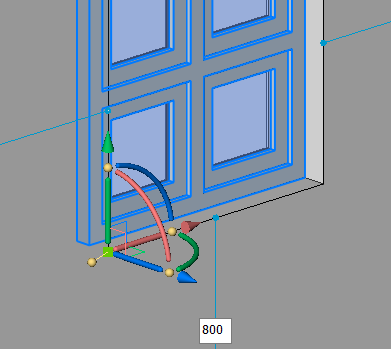

    Der Manipulator wird angezeigt.

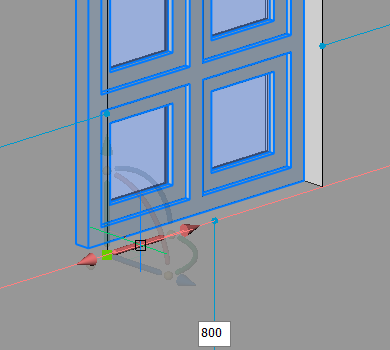

  2. Bewegen Sie den Mauszeiger über die Auslösezone der vertikalen oder horizontalen Achse des Manipulators.

    Die Achse wird hervorgehoben und der Rest des Manipulators wird verblasst dargestellt.



  3. Klicken Sie, um den Verschiebevorgang zu starten.

    Das Lineal wird angezeigt.



  4. Führen Sie einen der folgenden Schritte aus:
    • Geben Sie einen Abstand in das dynamische Bemaßungsfeld ein.
    • Verwenden Sie die Option Adaptiver Raster Fang des Lineals.
    Note: Halten Sie die Strg-Taste gedrückt, bevor Sie den Vorgang starten, um eine Kopie der Einfügung zu erstellen.

Ersetzen einer Einfügung

Verwenden Sie den Befehl BMERSETZEN, um eine Einfügung zu ersetzen.

Der Befehl ermöglicht es Ihnen, diese zu ersetzen:

  • Eine Einfügung aus einer Datei.

    Sie können eine Quelldatei in einem Dialog auswählen.

  • Eine ähnliche Einfügung im Modell.

    Der Befehl fordert Sie auf, entweder nur die ausgewählte Einfügung oder alle ähnlichen Einfügungen im gesamten Modell zu ersetzen. Die Option Parameteränderungen ermöglicht es, entweder die ursprünglichen Werte beizubehalten oder die Werte der Ersatzeinfügung anzuwenden.
