EINFÜGE Befehl

Fügt Blöcke in die aktuelle Zeichnung ein.

BricsCAD Shape; BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Alias: EIN

Beschreibung

Öffnet den Dialog Block einfügen, um eine Blockinstanz aus einer Blockdefinition einzufügen. Die Blockdefinition kann in der aktuellen Zeichnung oder in einer externen Datei vorhanden sein.

  1. Name
  2. Durchsuchen
  3. Pfad
  4. Externe Referenz einfügen
  5. Einfügepunkt
  6. Skalieren
  7. Drehung
  8. Vorschau des Blocks
  9. Block-Einheit
  10. Erweiterte Einstellungen

Name

Gibt den Namen des einzufügenden Blocks an, dessen Definition in der Zeichnung vorhanden ist, oder den Namen der Datei, die als Block eingefügt werden soll.

Anmerkung: Klicken Sie auf die Dropdown-Schaltfläche, um die verfügbaren Blöcke anzuzeigen. Es zeigt interne und externe Blocktypen an, mit Symbolen, die den Typ jedes Blocks anzeigen.

Durchsuchen

Öffnet den Dialog Zeichnungsdatei wählen, in dem Sie eine DWG- oder DXF-Datei von Ihrem Computer oder Netzwerk auswählen können.

Pfad

Zeigt den Pfad zu der Datei an, die als Block eingefügt werden soll.

Externe Referenz einfügen

Schaltet um, ob der Block als lokale oder externe Referenz eingefügt wird.

Einfügepunkt

Definiert den Einfügepunkt des Blocks in der Zeichnung.

Am Bildschirm definieren
Ermöglicht die dynamische Auswahl des Einfügepunkts des Blocks in der aktuellen Zeichnung.

Skalieren

Skaliert den Block.

Am Bildschirm definieren
Ermöglicht das dynamische Skalieren des Blocks in der aktuellen Zeichnung.
Koordinaten eingeben
Definiert die Skalierung des Blocks.
X
Ermöglicht Ihnen, den Skalierungsfaktor entlang der X-Achse festzulegen. Geben Sie einen negativen Wert ein, um den Block über die Y-Achse zu spiegeln.
Y
Ermöglicht Ihnen, den Skalierungsfaktor entlang der Y-Achse festzulegen. Geben Sie einen negativen Wert ein, um den Block über die X-Achse zu spiegeln.
Z
Ermöglicht Ihnen, den Skalierungsfaktor entlang der Z-Achse festzulegen.
Anmerkung:
  • Werte größer als 1 vergrößert den Block.
  • 1 fügt den Block mit der aktuellen Größe ein.
  • Werte kleiner als 1 verkleinert den Block.
  • Bei Werten kleiner als Null wird der Block umgedreht, als würde man ihn spiegeln.
Einheitliche Skalierung
Schaltet um, ob der gleiche Skalierfaktor für alle Achsen verwendet wird.
Anmerkung: Diese Option ist standardmäßig aktiviert, wenn Blöcke eingefügt werden, die mit aktivierter Option Gleichmäßigkeit skalieren erstellt wurden (siehe Artikel BLOCK Befehl).

Drehung

Gibt den Drehwinkel des Blocks um seinen Einfügepunkt an, beginnend mit der X-Achse als 0 Grad.

Anmerkung: Positive Winkel drehen den Block gegen den Uhrzeigersinn und negative Winkel drehen den Block im Uhrzeigersinn.
Am Bildschirm definieren
Ermöglicht das dynamische Drehen des Blocks in der aktuellen Zeichnung.

Vorschau des Blocks

Zeigt eine Vorschau des Blocks an.

Block-Einheit

Steuert die automatische Skalierung des Blocks in Bezug auf die Systemvariablen INSUNITS und INSUNITSSCALING der aktuellen Zeichnung.

Erweiterte Einstellungen

Zeigt die verfügbaren erweiterten Einstellungen an, abhängig vom Typ der Einfügung.

Ursprung
Schaltet um, ob der eingefügte Block aufgelöst werden soll.

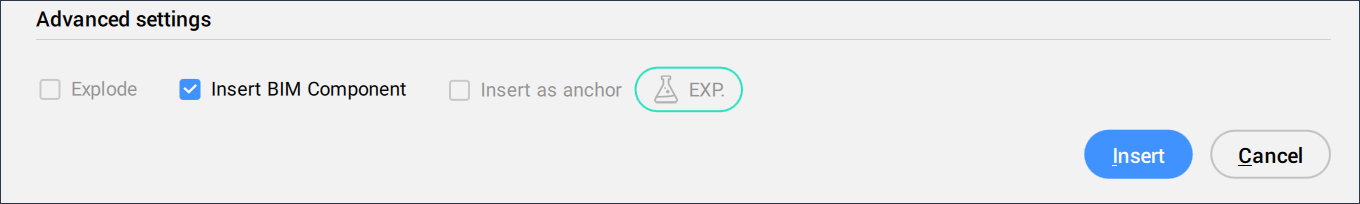

BIM Komponente einfügen
Schaltet um, ob der Block als BIM-Komponente eingefügt werden soll.
Anmerkung:
  • Die Option BIM-Komponente einfügen ist nur verfügbar, wenn ein externer BIM-Komponentenblock zum Einfügen ausgewählt ist.
  • Diese Option ist für eine BricsCAD BIM Lizenz verfügbar. Wenn Sie eine BricsCAD Pro oder eine BricsCAD Mechanical Lizenz verwenden, wird die Option zu Feature einfügen.

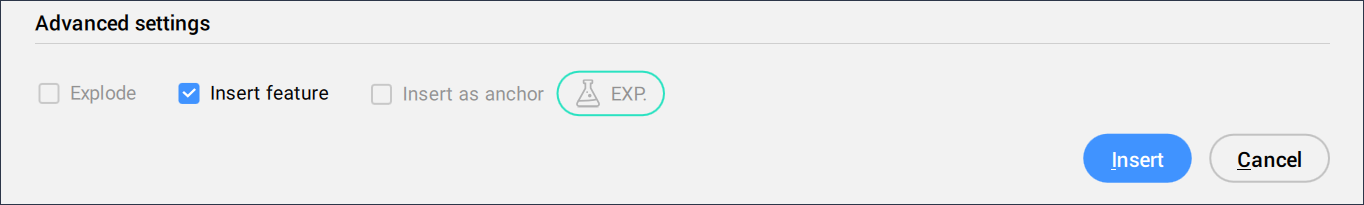

Feature einfügen
Schaltet um, ob der Block als Feature eingefügt werden soll.
Anmerkung:
  • Die Option Feature einfügen ist verfügbar, wenn ein externer Mechanical-Komponentenblock zum Einfügen ausgewählt wird.
  • BricsCAD Pro oder höher ist für diese Optionen erforderlich.

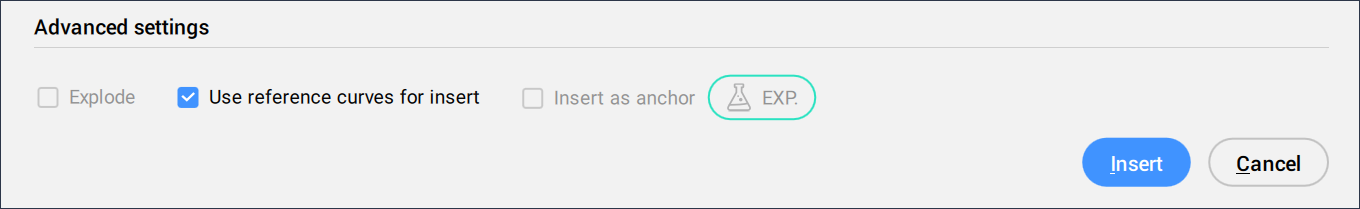

Referenzkurven für das Einfügen verwenden
Schaltet um, ob Referenzkurven für das Einfügen verwendet werden.
Anmerkung:
  • Die Option Referenzkurven für das Einfügen verwenden ist nur verfügbar, wenn die ausgewählte DWG-Datei Referenzkurven enthält. Weitere Informationen finden Sie auch im Artikel Workflow für geführte unscharfe Einfügung.
  • BricsCAD Pro oder höher ist für diese Optionen erforderlich.

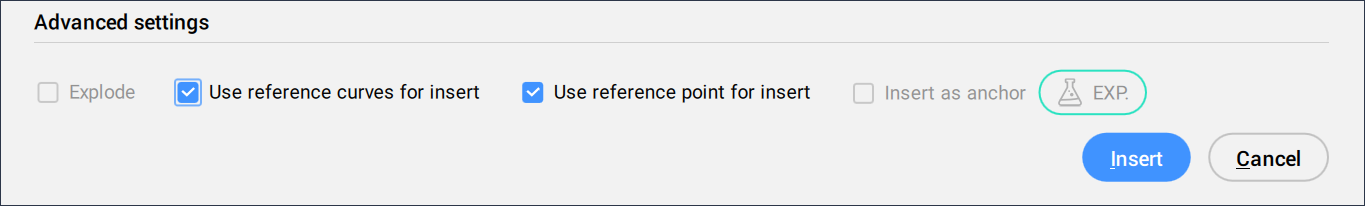

Referenzpunkt für das Einfügen verwenden
Schaltet um, ob ein Referenzpunkt für die Einfügung verwendet wird.
Anmerkung:
  • Die Option Referenzpunkt für das Einfügen verwenden ist nur verfügbar, wenn die ausgewählte DWG-Datei ein Detail mit Führungskurven enthält. Details mit Führungskurven können mit den Befehlen KOPIERENGEFÜHRT und SCHIEBENGEFÜHRT erstellt werden.
  • Die Option ist nur verfügbar, wenn die Option Referenzkurven für das Einfügen verwenden aktiviert ist. Andernfalls wird die Option ausgegraut.
  • BricsCAD Pro oder höher ist für diese Optionen erforderlich.
Blechkonstruktion-Form-Feature einfügen
Schaltet um, ob ein Blechkonstruktion-Form-Feature eingefügt werden soll.
Anmerkung:
  • Die Option Blechkonstruktion-Form-Feature einfügen ist nur verfügbar, wenn ein Blechkonstruktion-Form-Feature zum Einfügen ausgewählt ist und der Modelbereich BK-Laschen enthält.
  • Diese Option ist für eine BricsCAD Pro Lizenz oder höher verfügbar.
Als Anker einfügen
Verankert einen Block an einer Fläche eines Volumenkörpers. Dieser Anker verbindet den Block mit der Fläche. Der Block bleibt auf der Fläche, wenn der Host-Volumenkörper verschoben oder bearbeitet wird.
Anmerkung: BIMANKER ist ein experimentelles Feature. Verwenden Sie den Befehl VERWALTENEXPERIMENTELLERFEATURES, um experimentelle Features zu aktivieren oder zu deaktivieren.

Optionen im Befehl

Wenn die Option Einfügepunkt > Am Bildschirm definieren im Dialog Block einfügen aktiviert ist, werden die folgenden Optionen in der Befehlszeile angezeigt.

Bearbeite eingefügtes Objekt
Ermöglicht, die Parameterausdrücke für das eingefügte Objekt zu ändern. Fahren Sie mit der Bearbeitung einzelner Parameter fort, bis Sie FERTIG drücken, um die Option zu beenden. Diese Option ist auch im Hot-Key-Assistenten verfügbar.
Geben Sie den Parameter Name ein
Spezifiziert den Namen des Parameters.
Ausdruck eingeben
Gibt den Ausdruck für den Parameter an.
FERTIG
Beendet die Bearbeitung einzelner Parameter.
SMART-Einfügung
Ermöglicht, ein Rohrleitung-Standardteil mit einem bestehenden Rohrleitung-Standardteil zu verbinden. Erstellt automatisch geeignete 3D-Abhängigkeiten zwischen den beiden Teilen und kopiert Ausdrücke für die Parameter des vorhandenen Teils in das neue Teil. Diese Option ist auch im Hot-Key-Assistenten verfügbar.
Komponente drehen
Ermöglicht Ihnen, den Rotationswinkel für das eingefügte Objekt zu ändern.
Basispunkt definieren
Ermöglicht Ihnen, den Basispunkt für das eingefügte Objekt zu ändern.
Anmerkung: Standardmäßig ist <0,0,0>.
Name
Ermöglicht es Ihnen, den Namen der Komponenteneinfügung zu ändern.
einfüge Typ
Gibt die Einfügeart an.
Lokal
Fügt den Block als lokale Komponente ein.
Externe
Fügt den Block als externe Referenz ein.
Umklappen
Ermöglicht Ihnen, die Richtung für das eingefügte Objekt umzudrehen.
Mehrere
Ermöglicht Ihnen, mehrere Kopien desselben Objekts einzufügen, indem Sie für jede Instanz einen Einfügepunkt angeben.
Anmerkung: Fahren Sie mit dem Einfügen von Objekten fort, bis Sie die Eingabetaste drücken, um den Befehl zu beenden.
Reihe
Ermöglicht es Ihnen, eine assoziative Reihe des eingefügten Objekts zu erstellen, indem Sie den Basispunkt, den Abstand zwischen den Spalten, den Abstand zwischen den Zeilen und den Endpunkt der Reihe angeben.
Richtung
Ermöglicht Ihnen, ein vorhandenes axiales Objekt auszuwählen, um die Richtung zu definieren.
2Punkte
Wählt zwei Punkte aus, um die Richtung zu definieren.
Z-Achse
Wählt die Z-Achse als Richtung aus.
Objekt
Ermöglicht die Auswahl eines axialen Objekts.
Letzte
Verwendet die vorherige Achse.
Ansicht
Ermöglicht es Ihnen, einen Punkt in der Ansichtsrichtung festzulegen.
X-Achse
Wählt die X-Achse als Richtung aus.
Y-Achse
Wählt die Y-Achse als Richtung aus.
Einzeilig
Verteilt Objektkopien in einer einzelnen Zeile.
Rechteckig
Verteilt Objektkopien auf eine beliebige Anzahl von Zeilen.
Spalten
Definiert die Anzahl der Spalten.
ZEilen
Definiert die Anzahl der Zeilen.
Platzierung
Legt den Abstand zwischen den Objekten fest.
Akzeptieren
Akzeptiert die resultierende Reihe.
Skalieren
Ermöglicht die Skalierung des eingefügten Blocks.
Ändere Ziel 3D Volumenkörper
Ermöglicht Ihnen, das eingefügte Objekt auf bestehende 3D-Volumenkörper in der aktuellen Zeichnung anzuwenden.
3D Zielvolumenkörper auswählen
Wählt die 3D Zielvolumenkörper aus.
Löschen
Löscht den Auswahl-Satz, um sicherzustellen, dass keine Volumenkörper vom eingefügten Objekt betroffen sind.
Alle betroffenen 3D-Volumenkörper auswählen
Alle Volumenkörper, die sich in den Layern BC_SUBTRACT und BC_UNITE des eingefügten Objekts überschneiden oder berühren, sind betroffen.
